4×3 DP-1.4-KVM | 8K60/4K144 y EDID

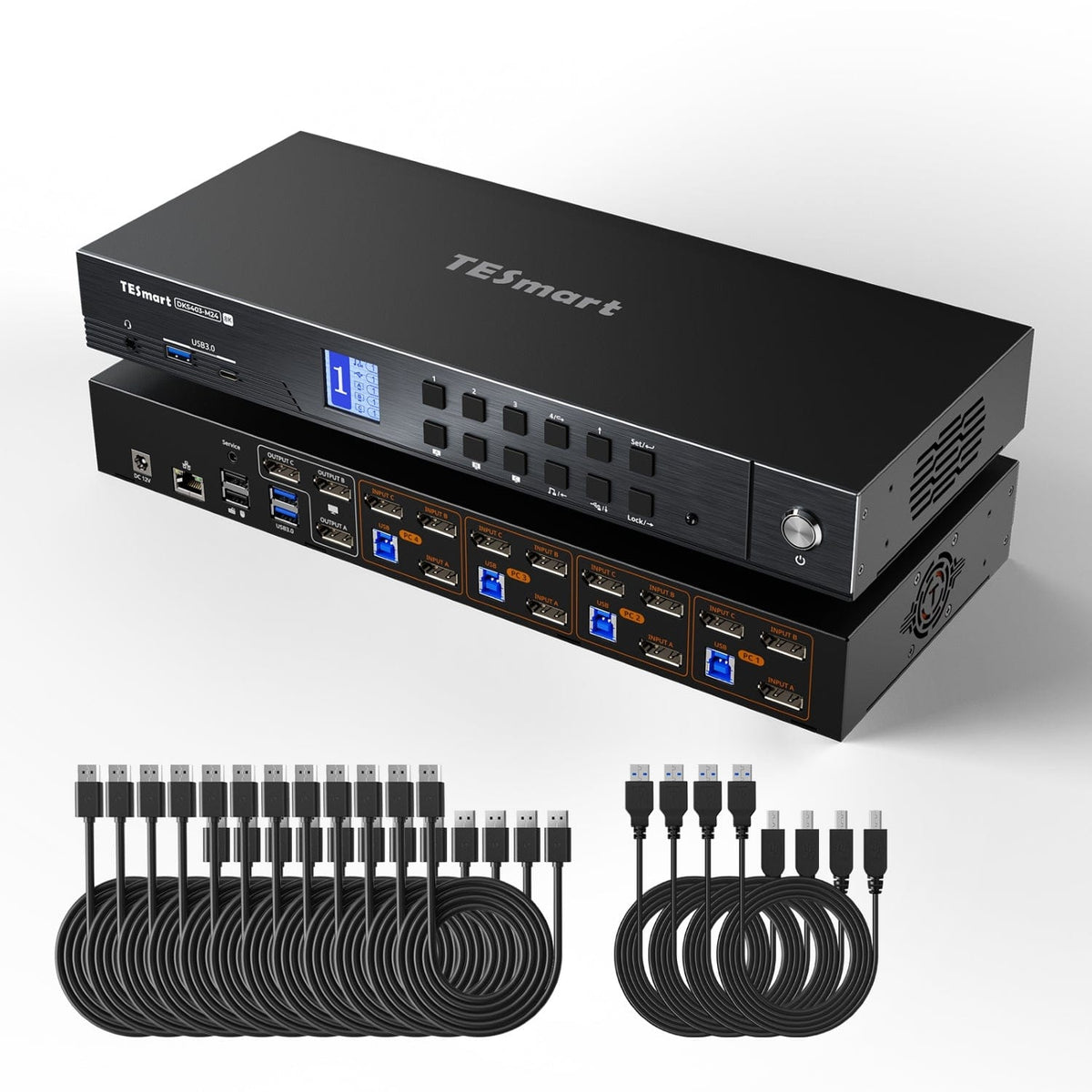

DKS403-M24: 4 PCs teilen 3 DisplayPort-Monitore, Tastatur und Maus – mit bis zu 8K60/4K144, EDID, USB-Hub und Gigabit Ethernet.
Monitorkonfiguration
Max. Auflösung
Stabile Anzeige
Gemeinsames Netzwerk
USB-Geschwindigkeit
Gerätezuweisung
Automatischer Eingangsscan
4×3 DP-1.4-KVM | 8K60/4K144 y EDID
Warum DKS403-M24?
Übersicht
01
Dreimal 8K60 über DisplayPort 1.4
Teilen Sie drei DisplayPort-1.4-Monitore mit vier Computern – mit bis zu 8K@60Hz oder 4K@144Hz je Ausgang. EDID-Emulatoren halten die Displayinformationen für jeden Eingang bereit.
02
Eigene DP-1.4-EDID-Technik von TESmart
Die von TESmart entwickelte DP-1.4-EDID-Emulation hält Displayeinstellungen beim Umschalten stabil. Sie reduziert Auflösungswechsel, verschobene Symbole, Flackern und erneute Displayerkennung – auch bei hoher Bandbreite und zwei Displays.
03
3 Monitore. Flexible Zuordnung.
Zeigen Sie einen Computer auf allen 3 Monitoren oder ordnen Sie einzelnen Monitoren unterschiedliche Computer zu, sofern unterstützt. Eine gemeinsame Tastatur und Maus steuern den ausgewählten Computer.
04
DP 1.4: von 8K60 bis 240 Hz mit DSC
Jeder DisplayPort-1.4-Ausgang unterstützt bis zu 8K@60Hz für detailreiche Arbeiten oder bis zu 4K@144Hz und 1080p@240Hz für Gaming und Multitasking.
05
Gaming mit dreimal 4K@144Hz
G-Sync und FreeSync ermöglichen flüssiges Gaming ohne Tearing. DSC unterstützt stabile 4K@144Hz/165Hz-Ausgabe auf beiden kompatiblen Displays.
06

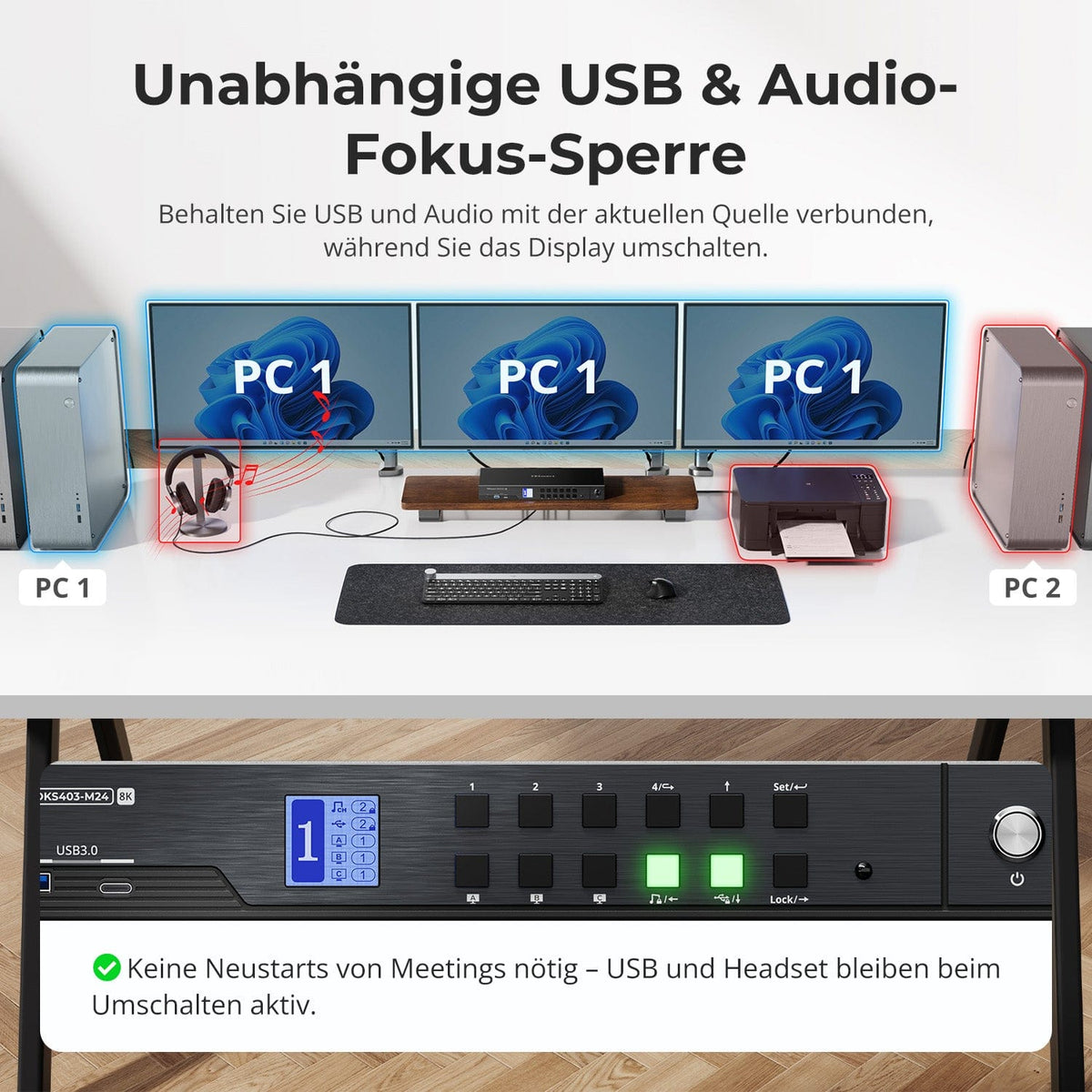

USB & Audio unabhängig zuweisen
USB und Audio können beim Umschalten der Displays an der aktuellen Quelle bleiben. Deaktivieren Sie den Follow Mode per Hotkey, um USB und Audio unabhängig umzuschalten. Anrufe und Geräte bleiben so am gewünschten System aktiv.
07

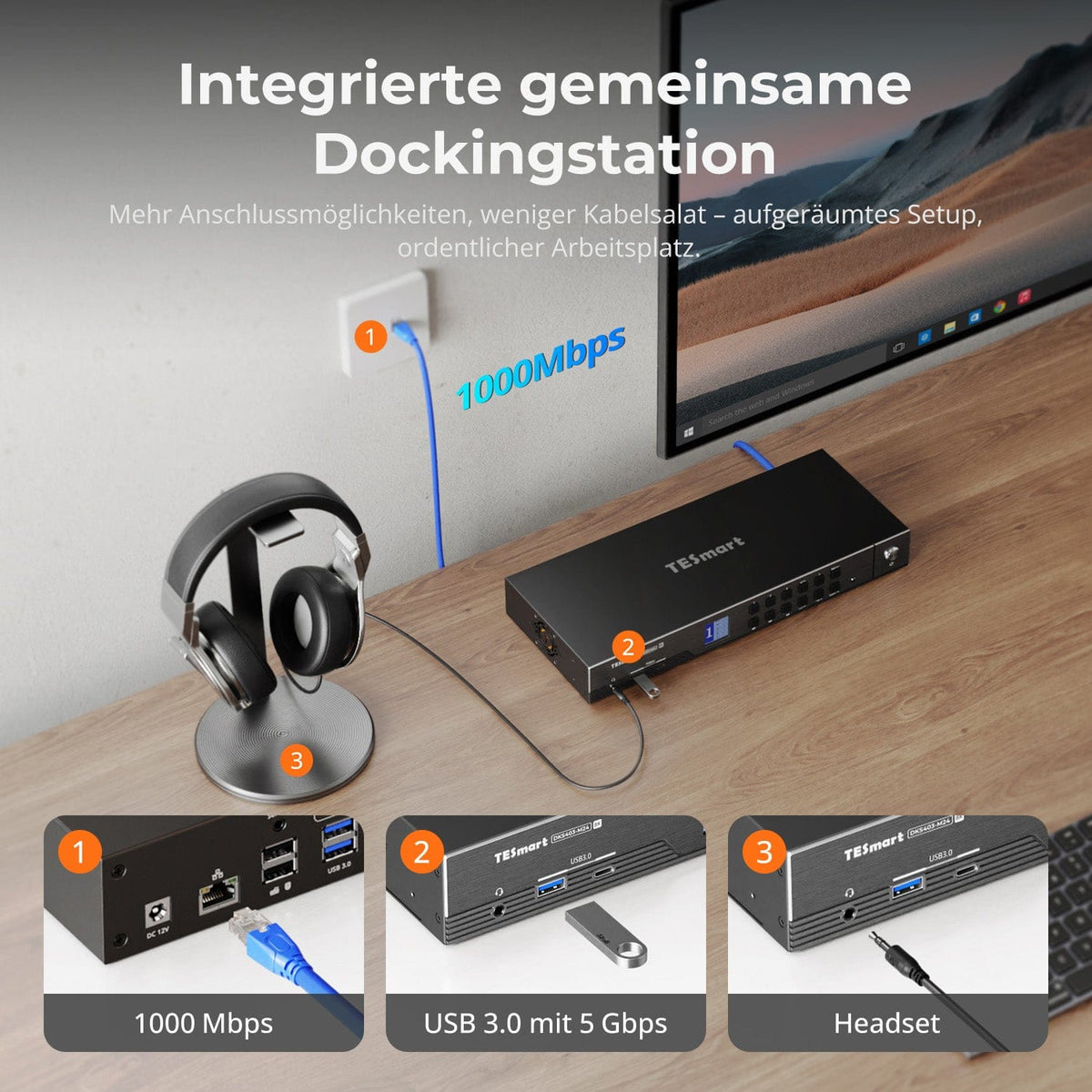

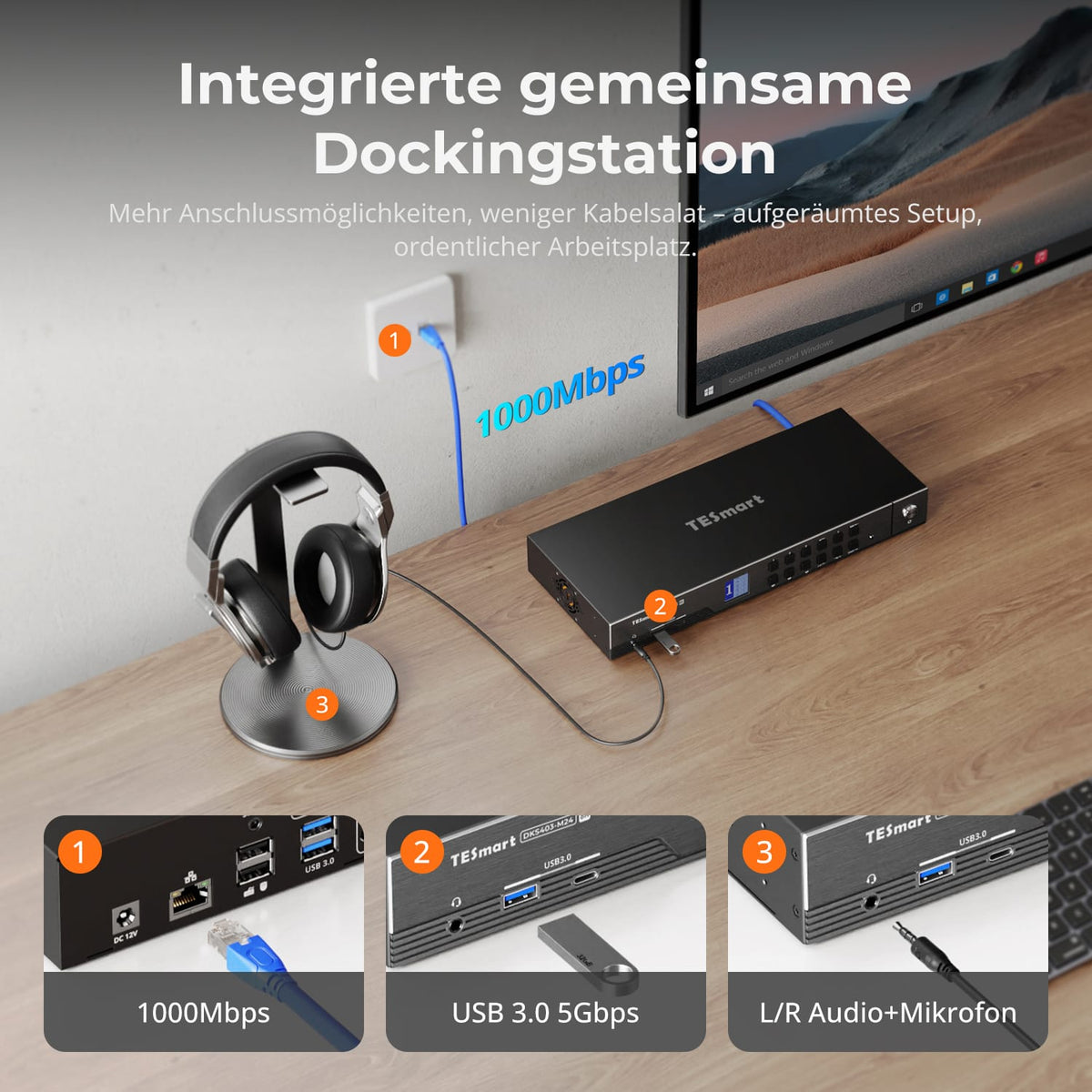

KVM und gemeinsames Dock in einem Gerät
Teilen Sie USB-3.0-Geräte, Gigabit Ethernet und Audio über ein Gerät. Weniger Adapter und Kabel – ohne separates Dock oder Netzwerk-Switch.
08
09
10
Daten & Support
Kompatibilität & Anschlüsse
Technische Daten
Anleitungen & Downloads

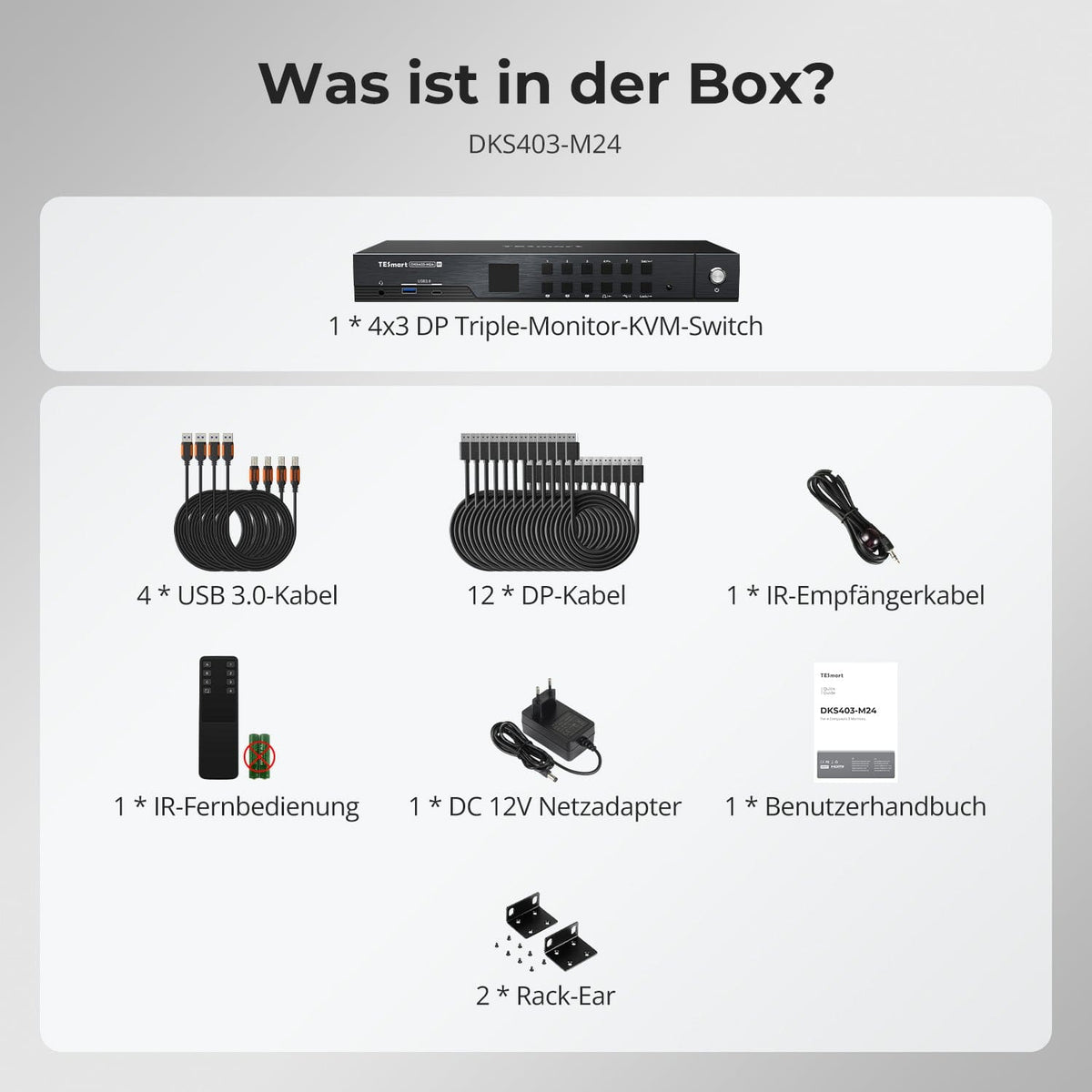

Lieferumfang

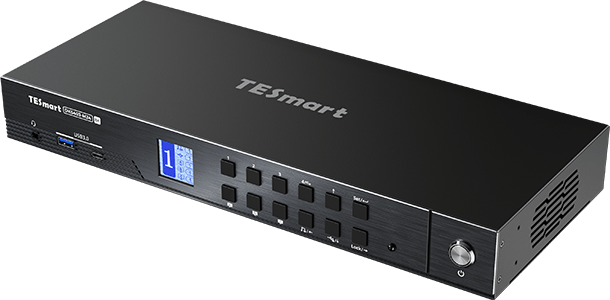

1 × DKS403-M24 KVM-Switch

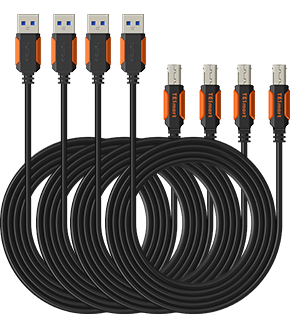

4 × USB-3.0-Kabel

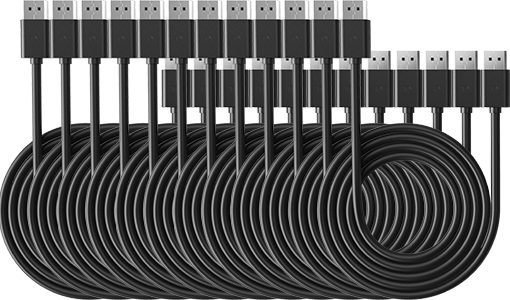

12 × DP-Kabel

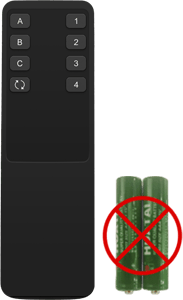

1 × IR-Fernbedienung
1 × IR-Empfängerkabel

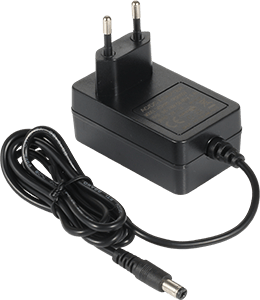

1 × 12-V-DC-Netzteil
1 × Bedienungsanleitung

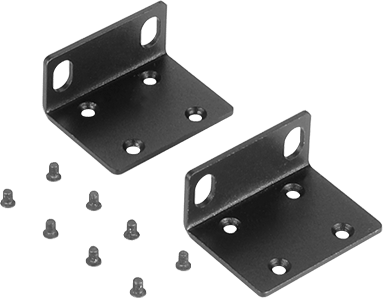

2 × Rack-Montagewinkel
Passende Modelle vergleichen
Vergleichen Sie Anschlüsse, Bildausgabe und gemeinsam nutzbare Funktionen für Ihren Arbeitsplatz.
Modell
DKS403-M24
Modell

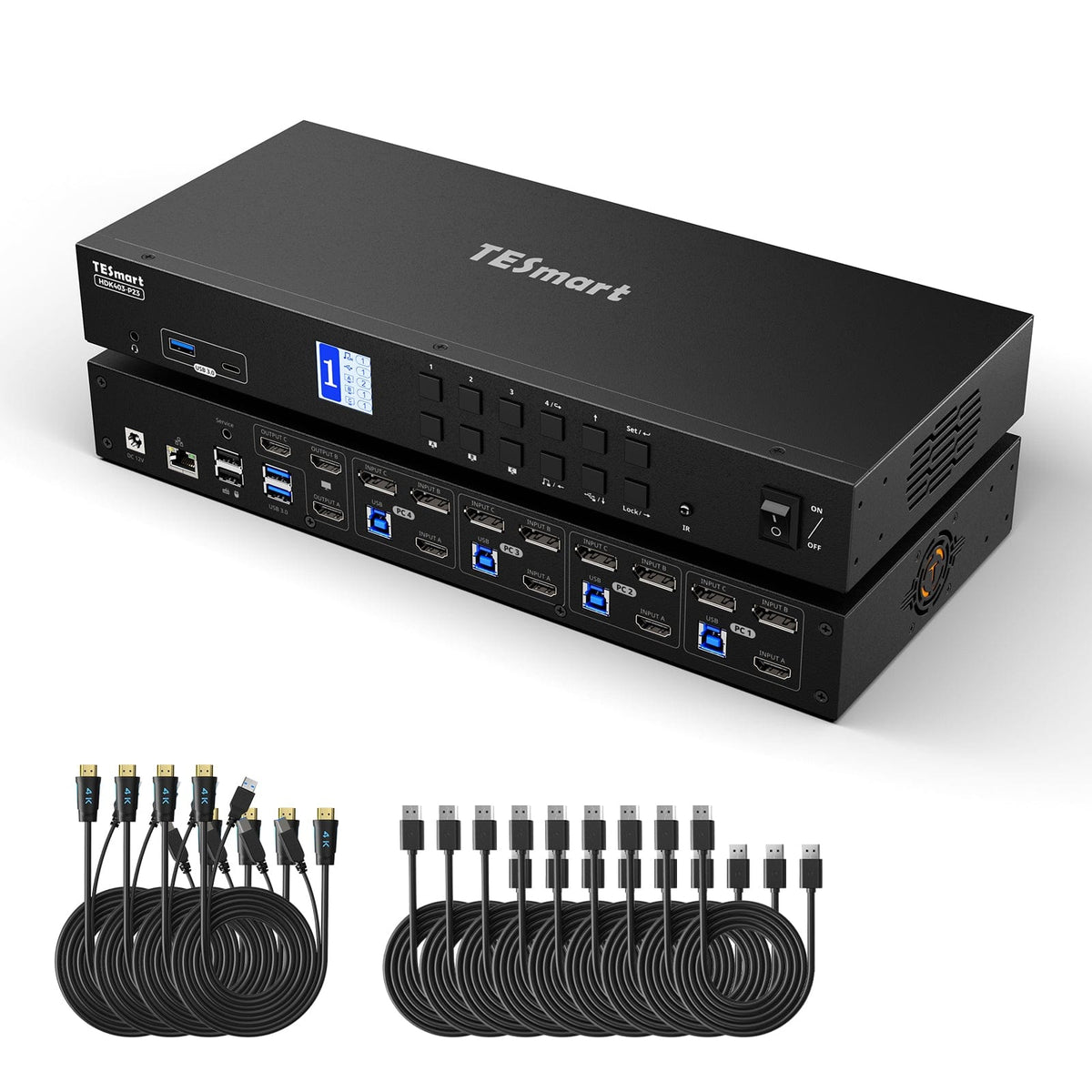

HDK403-P23
Computeranzahl
4 Computer
Computeranzahl
4 Computer
Computeranschlüsse
Je PC: 3 × DisplayPort + USB
Computeranschlüsse
Je PC: HDMI + 2 × DisplayPort + USB
Monitorausgänge
3 × DisplayPort
Monitorausgänge
3 × HDMI
Bildausgabe
8K60 / 4K144
Bildausgabe
4K60
Gemeinsame USB-Geräte
USB 3.0 / 5 Gbit/s
Gemeinsame USB-Geräte
USB 3.0 / 5 Gbit/s
Laptop laden
Laptop laden
Gemeinsamer Netzwerkzugang
1000 Mbit/s
Gemeinsamer Netzwerkzugang
1000 Mbit/s
EDID-Emulation
EDID-Emulation
Mehrmonitorbetrieb
Separate Videoausgänge an jedem Computer
Mehrmonitorbetrieb
Separate Videoausgänge an jedem Computer
Monitorvoraussetzungen
Jeder Computer muss 3 Monitore ansteuern können
Monitorvoraussetzungen
Jeder Computer muss 3 Monitore ansteuern können
Häufige Fragen
Weitere Antworten finden Sie in unserem Hilfe-Center.

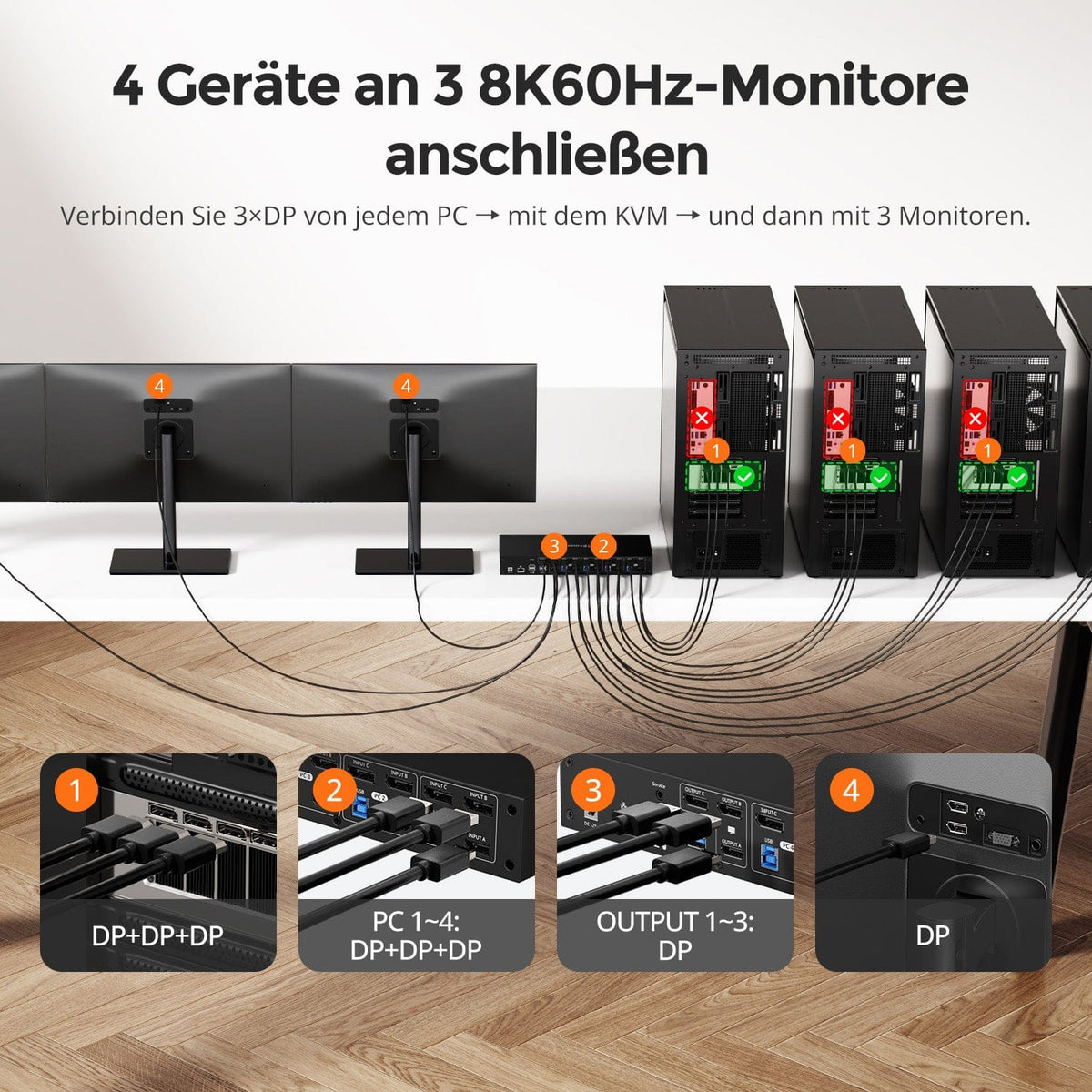

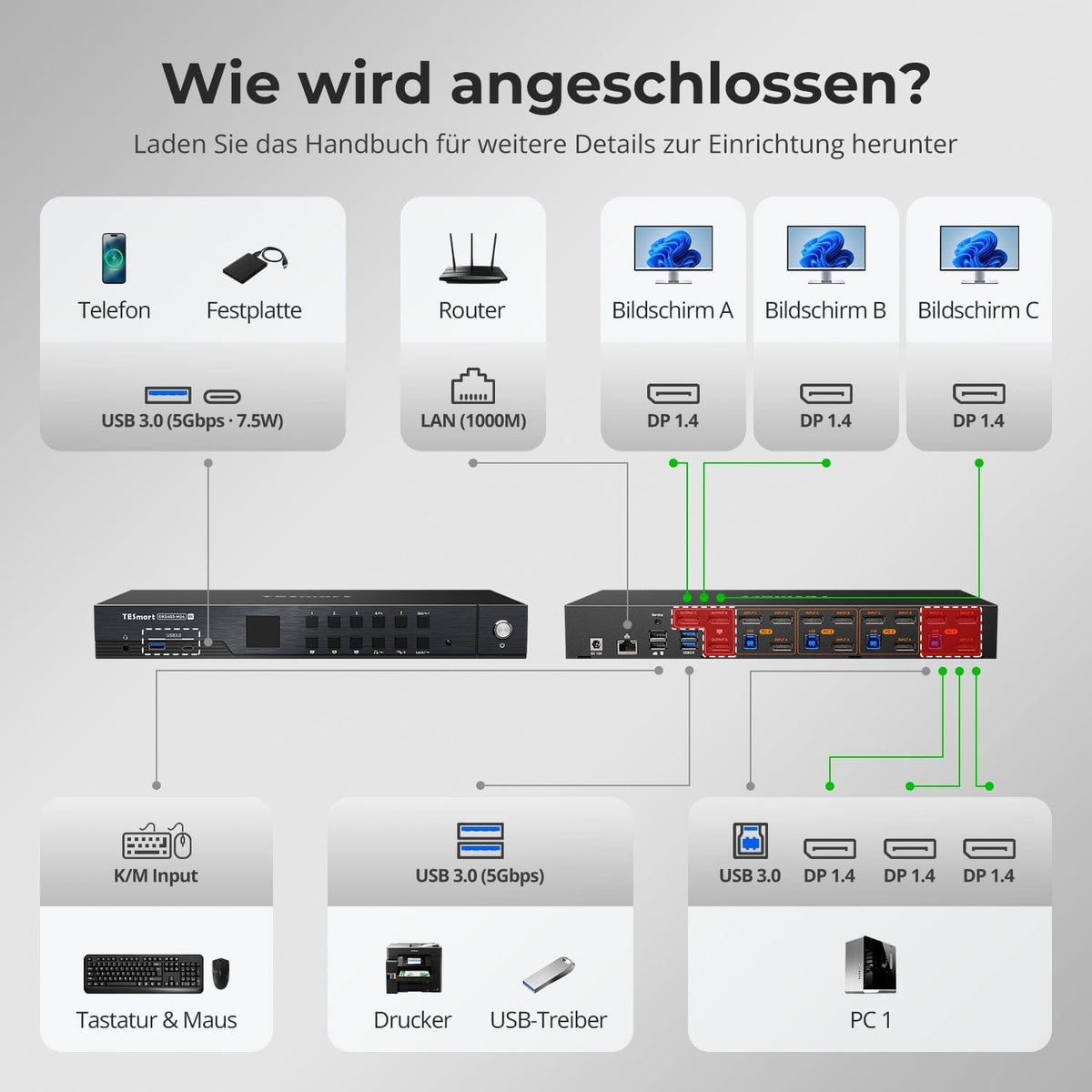

[Kompatibilität] Welche Geräte unterstützt DKS403-M24?
DKS403-M24 verbindet vier DisplayPort-Computer mit drei DP-Monitoren. Jeder Computer benötigt drei DP-Kabel und ein USB-B-Kabel. Alle PCs werden mit einer Tastatur und Maus bedient.
[Kompatibilität] Unterstützt DKS403-M24 HDR und VRR?
Ja. DKS403-M24 unterstützt über DP 1.4 HDR und VRR-Passthrough. Display und GPU müssen die Funktionen unterstützen und aktiviert haben. Bei Problemen hilft Ihnen der TESmart-Support.
[Kompatibilität] Unterstützt DKS403-M24 G-Sync und FreeSync?
Ja. DKS403-M24 unterstützt NVIDIA G-Sync und AMD FreeSync per Passthrough für flüssige Bilder ohne Tearing und Ruckeln. Das Display muss die jeweilige Technik unterstützen und sie muss an der GPU aktiviert sein.
[Kompatibilität] Welcher passt: DKS403-M24, DKS402-M24 oder DKS203-M24?
DKS403-M24 eignet sich für bis zu vier PCs und drei DP-1.4-Monitore. Für vier PCs und zwei Monitore wählen Sie DKS402-M24, für zwei PCs und drei Monitore DKS203-M24.

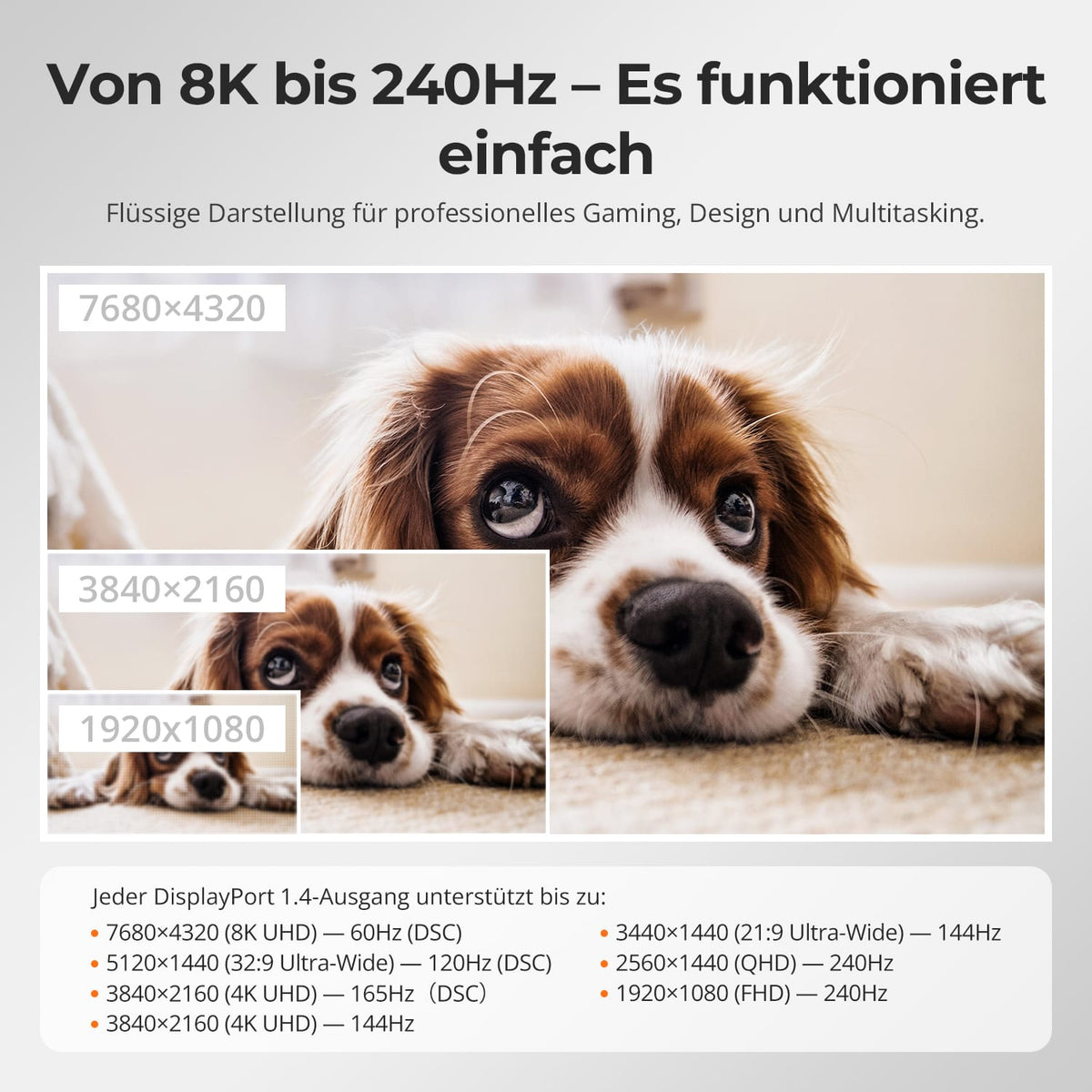

[Funktionen] Welche maximale Auflösung wird unterstützt?
DKS403-M24 unterstützt dreimal 8K@60Hz mit DSC. Je Ausgang sind auch 4K@165Hz mit DSC, 4K@144Hz, QHD@240Hz und 1080p@240Hz möglich, außerdem 32:9-Ultrawide bei 120 Hz und 21:9 bei 144 Hz. Die tatsächliche Ausgabe hängt von Computern, Displays, Kabeln und Displaymodus ab.

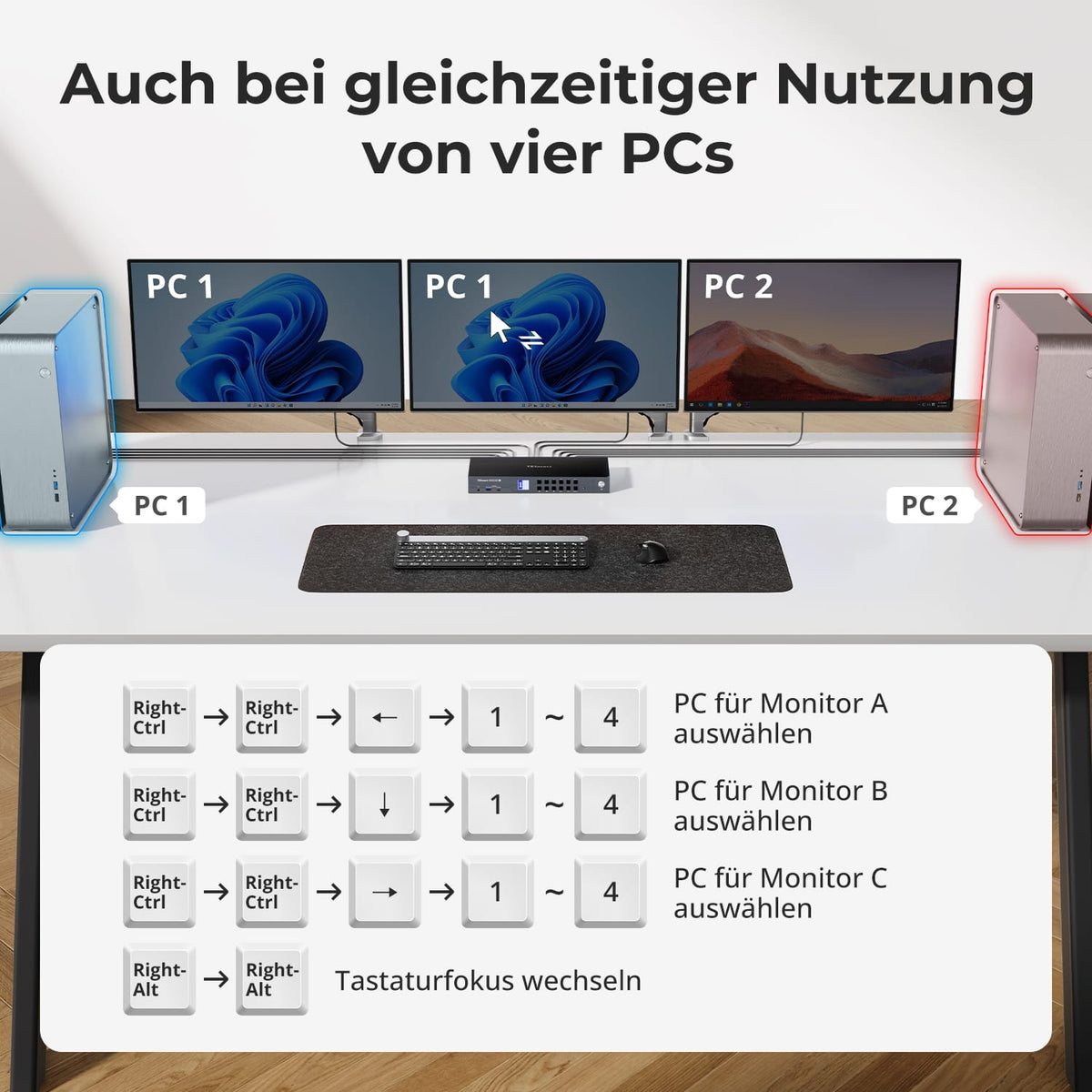

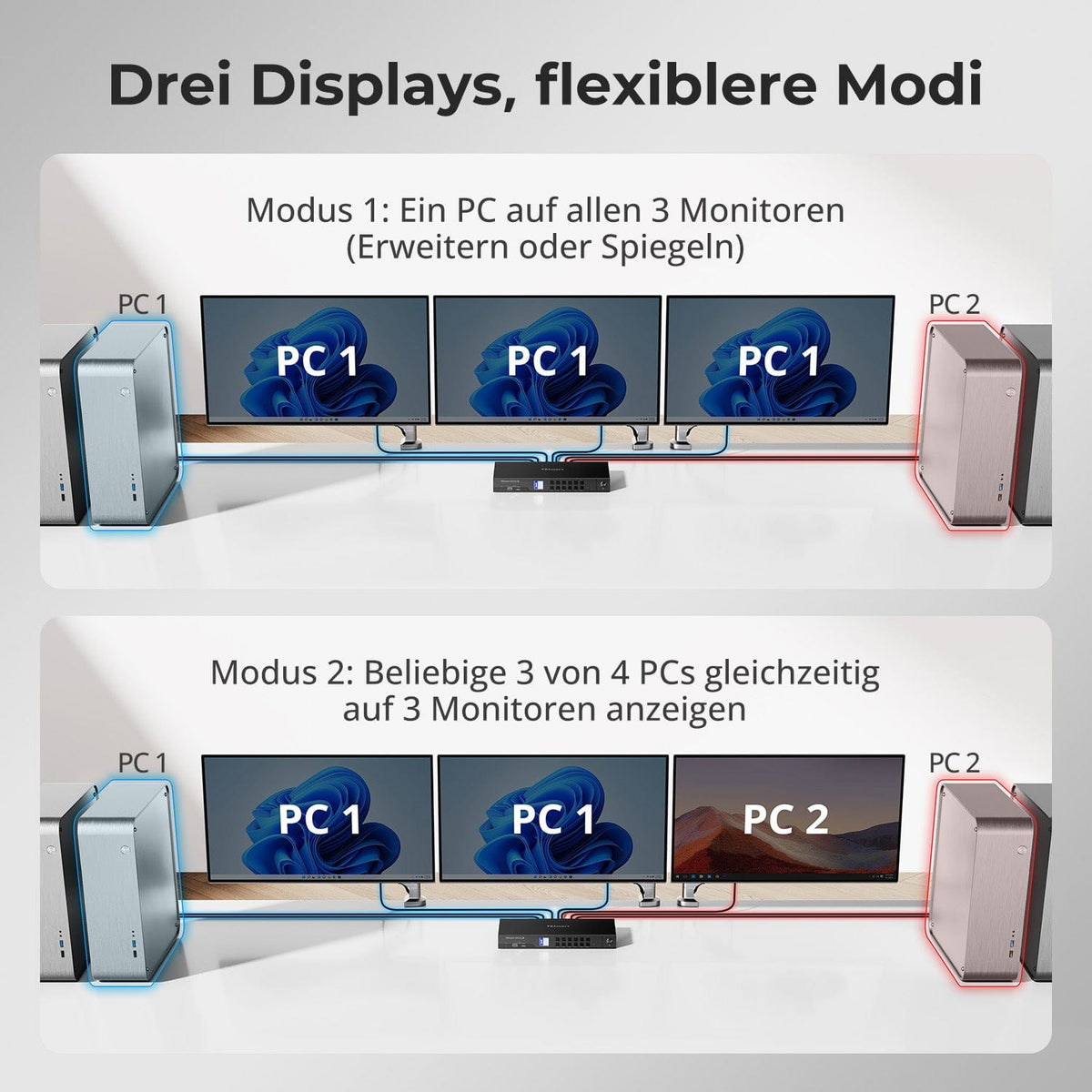

[Funktionen] Welche Displaymodi unterstützt DKS403-M24?

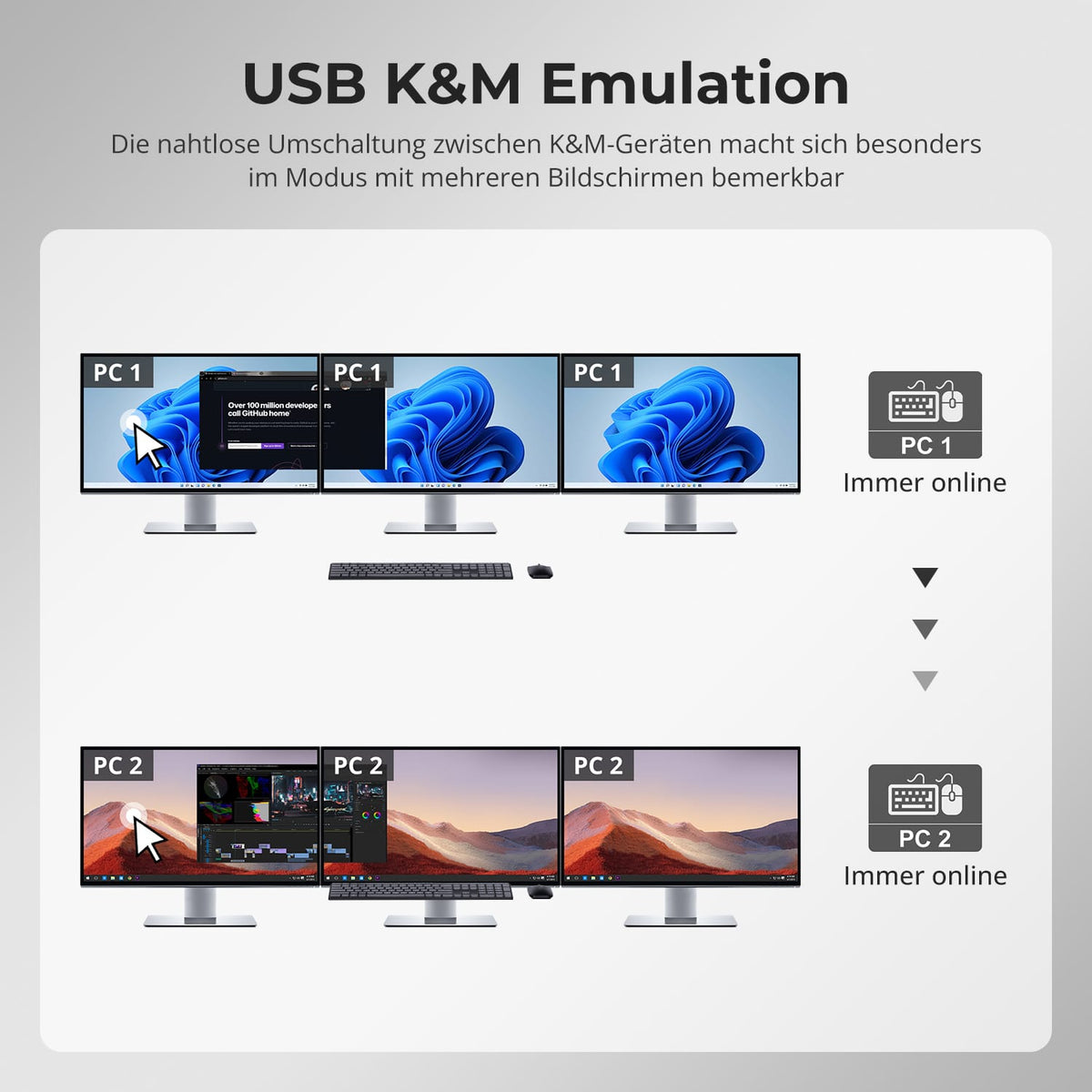

Modus 1 zeigt einen PC auf allen drei Monitoren als erweiterten oder gespiegelten Desktop. Modus 2 zeigt auf jedem Monitor einen anderen PC. Drücken Sie zweimal die rechte Alt-Taste, um die Tastatur- und Maussteuerung zu wechseln.

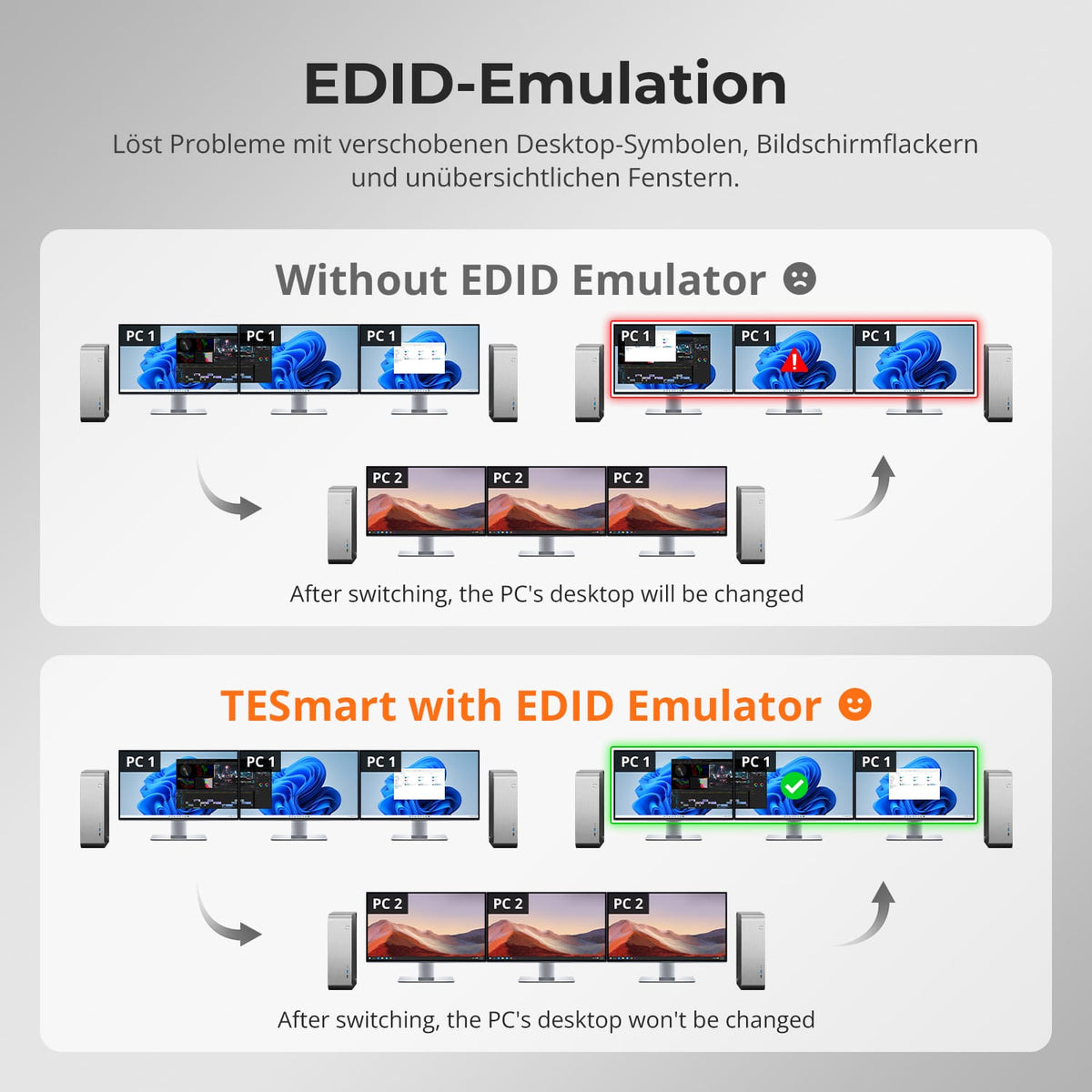

[Funktionen] Was bewirkt die EDID-Emulation?
Jeder Eingang verfügt über einen EDID-Emulator. Beim Umschalten erkennt jeder PC das Display weiterhin als verbunden. Das hilft, Symbole und Fensterpositionen zu erhalten sowie Größenänderungen und Flackern zu vermeiden.
[Anschlüsse] Wie funktioniert der integrierte Netzwerk-Switch?
Der integrierte Switch teilt eine Gigabit-Ethernet-Verbindung über ein Netzwerkkabel mit allen vier PCs. Separate Netzwerkadapter oder Desktop-Switches sind nicht nötig. Für volle Gigabit-Bandbreite muss jeder PC USB 3.0 oder höher nutzen. Der Switch lässt sich bei Bedarf deaktivieren.
[Funktionen] Können USB und Audio beim Umschalten auf einem Computer bleiben?
Ja. USB-3.0-Geräte und Audio lassen sich am Bedienfeld unabhängig zuweisen. Headset, Laufwerk oder laufende Übertragung bleiben am gewünschten Computer, während Sie Displays, Tastatur oder Maus umschalten. Die Zuweisung bleibt auch nach dem Ausschalten gespeichert.

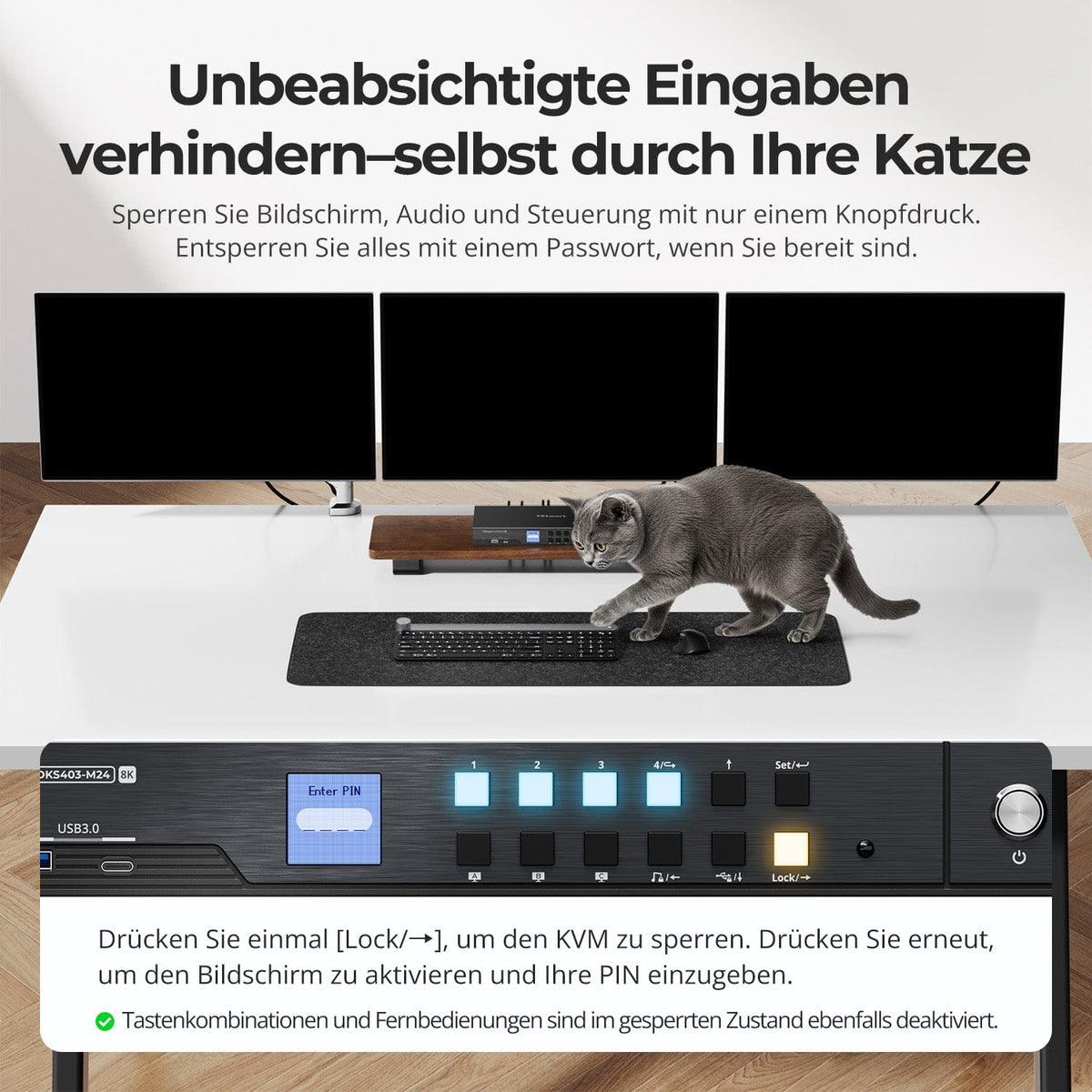

[Funktionen] Wie funktioniert die Lock-Taste und wie lautet die Standard-PIN?
Drücken Sie die Lock-Taste, um DKS403-M24 zu sperren. Displays und Audioausgabe werden deaktiviert, ebenso Bedienfeld, Hotkeys und IR-Fernbedienung. Drücken Sie die Taste erneut und geben Sie zum Entsperren die PIN am LCD ein. Die Standard-PIN ist 1234 und lässt sich im LCD-Menü ändern. Bei vergessener PIN hilft Ihnen der TESmart-Support.

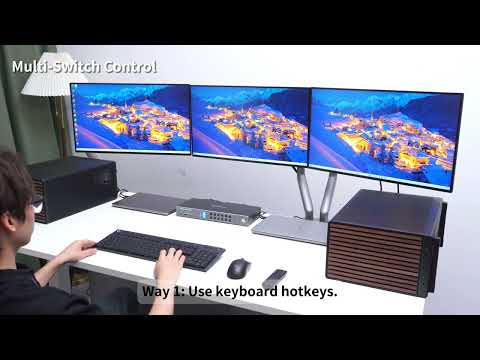

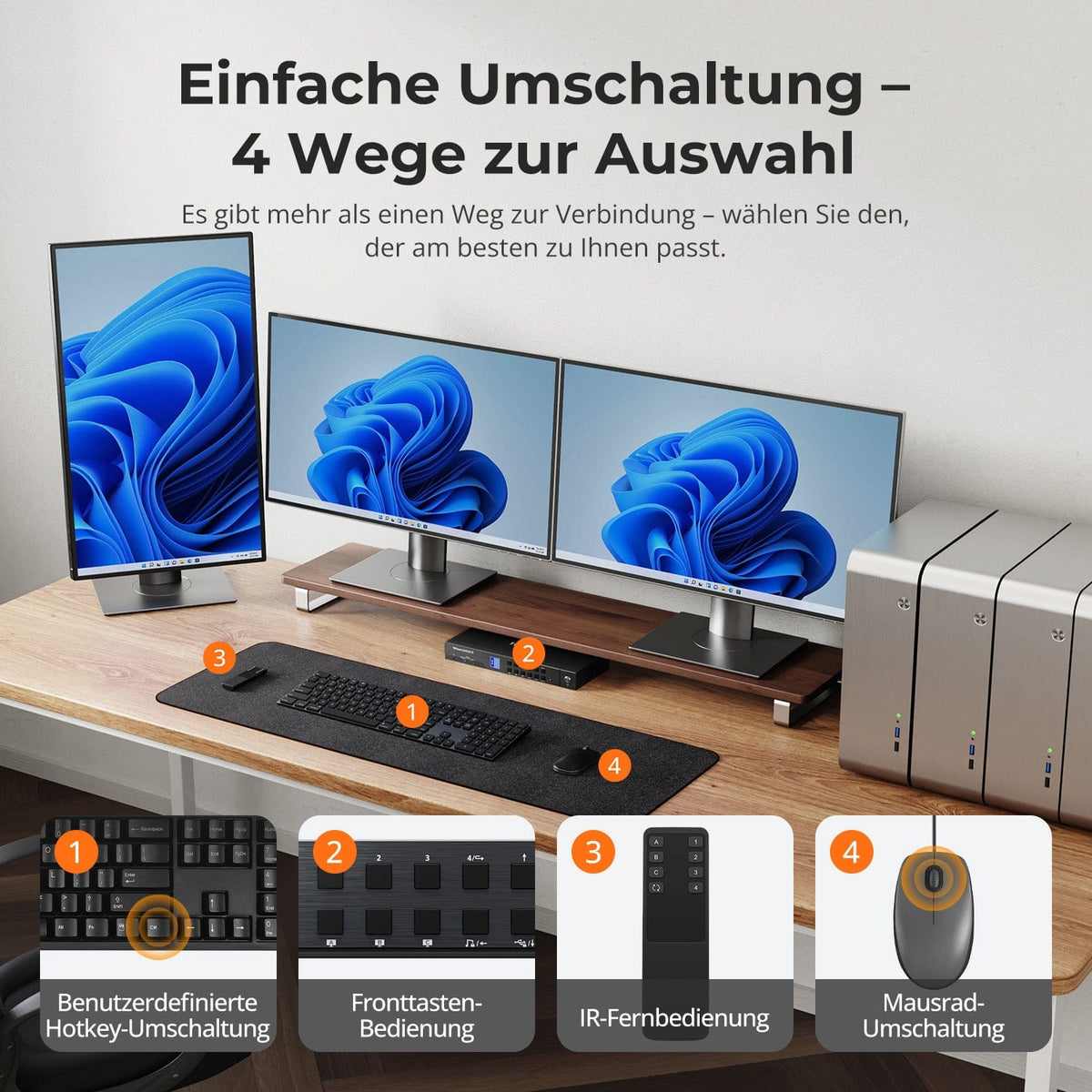

[Umschalten] Wie wechsle ich zwischen den vier Computern?

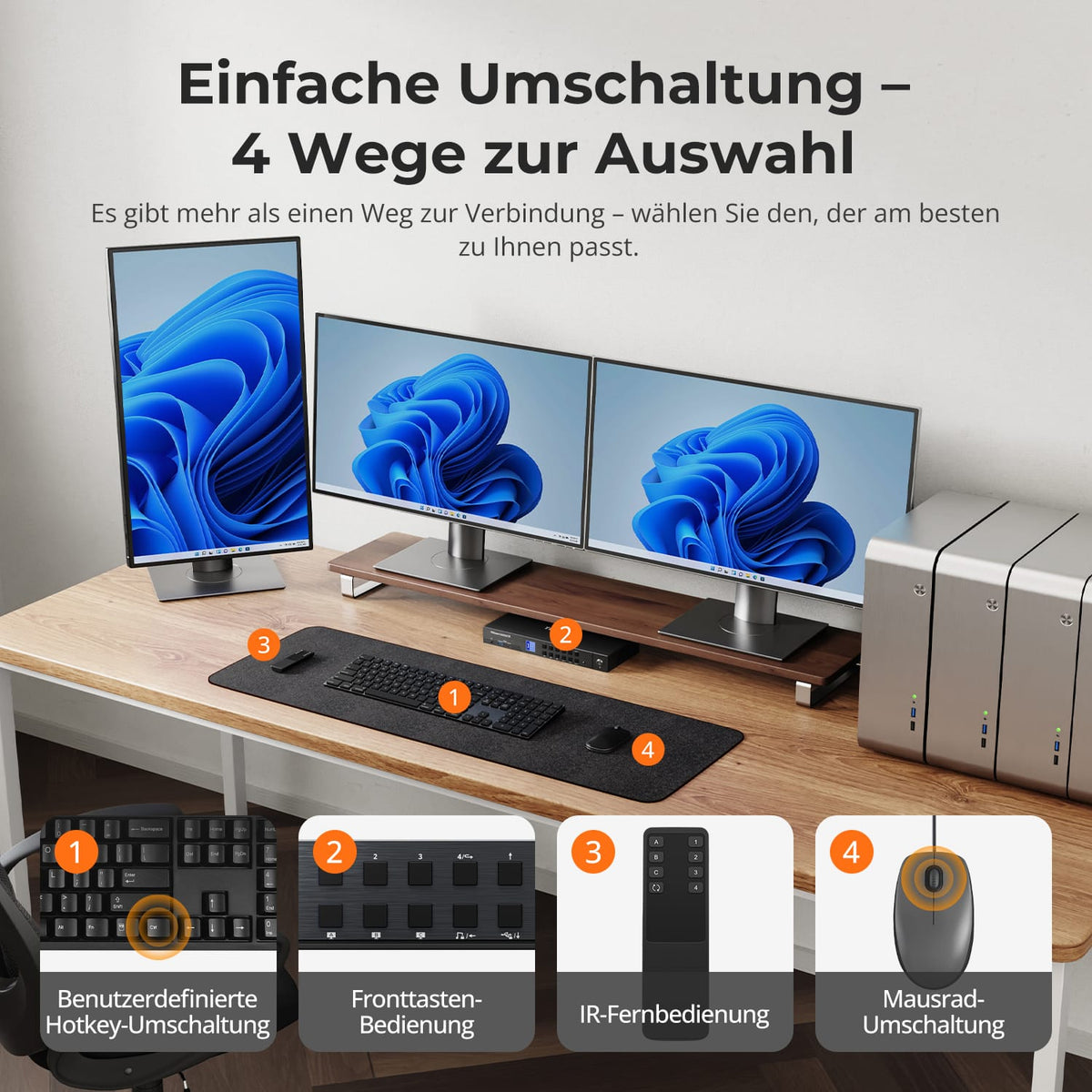

DKS403-M24 bietet Bedienfeld mit LCD, IR-Fernbedienung, Hotkeys und Mausrad zum Umschalten. Die Mausradfunktion ist standardmäßig deaktiviert und muss per Hotkey aktiviert werden. Ein Doppelklick auf das Mausrad wechselt zum nächsten Computer.
[Einrichtung] Muss ich Treiber oder Software installieren?
DKS403-M24 arbeitet per Plug-and-Play: Displayumschaltung sowie Tastatur und Maus benötigen keine zusätzliche Software. Manche Geräte mit Zusatzfunktionen benötigen weiterhin eigene Treiber.
[Einrichtung] Unterstützt DKS403-M24 Tastatur-Hotkeys?
Ja. Schließen Sie eine kompatible kabelgebundene USB-Tastatur am vorgesehenen Tastatur-Port an. Hotkeys funktionieren gegebenenfalls nicht über Bluetooth-Tastaturen, USB-Hubs oder manche Funkempfänger. Standardmäßig drücken Sie zweimal die rechte Strg-Taste und anschließend die Befehlstaste.

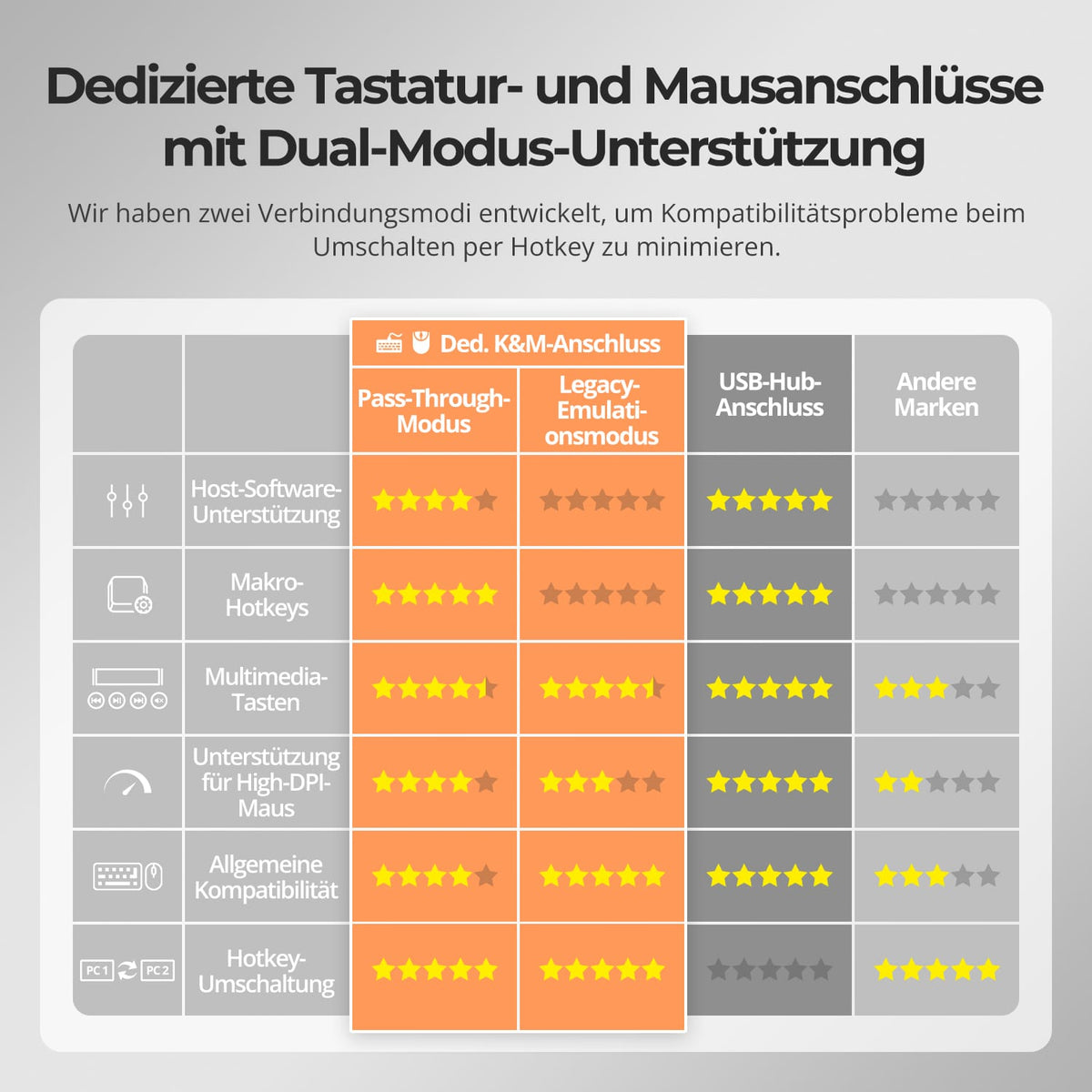

[Funktionen] Was sind Pass-Through Mode und Legacy Emulation Mode?
Der Pass-Through Mode wird für moderne Tastaturen und Mäuse empfohlen und unterstützt viele Zusatzfunktionen. Bei Problemen verbessert der Legacy Emulation Mode die grundlegende Tastatur-, Maus- und Hotkey-Kompatibilität. Manche softwareabhängigen Zusatzfunktionen sind dann nicht verfügbar.
