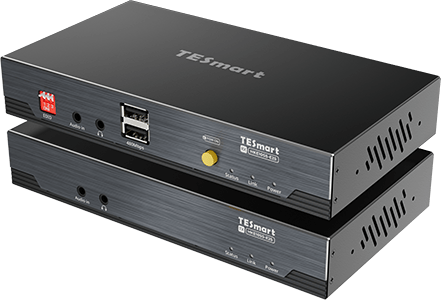

Extensor KVM HDMI | 100 m, 4K30 y PoE
HKE10SS-E25 amplía HDMI, USB 2.0, así como IR, audio y RS232 hasta 100 m Cat6, con 4K30 y fuente de alimentación unilateral.
Signalverlängerung
Max. Auflösung
Empfohlenes Setup
Monitorverwaltung
Stromversorgung an einem Ende
Fernsteuerung
Fernsteuerung

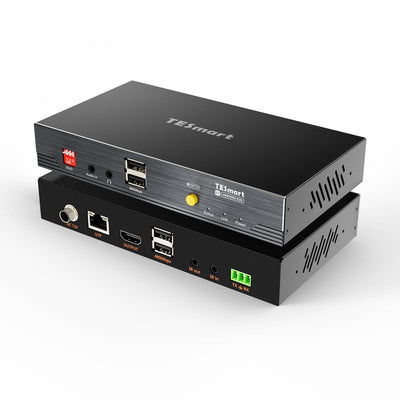

Extensor KVM HDMI | 100 m, 4K30 y PoE
¿Por qué HKE10SS-E25?
Descripción general
01
Alimentación y USB en el lugar de trabajo remoto

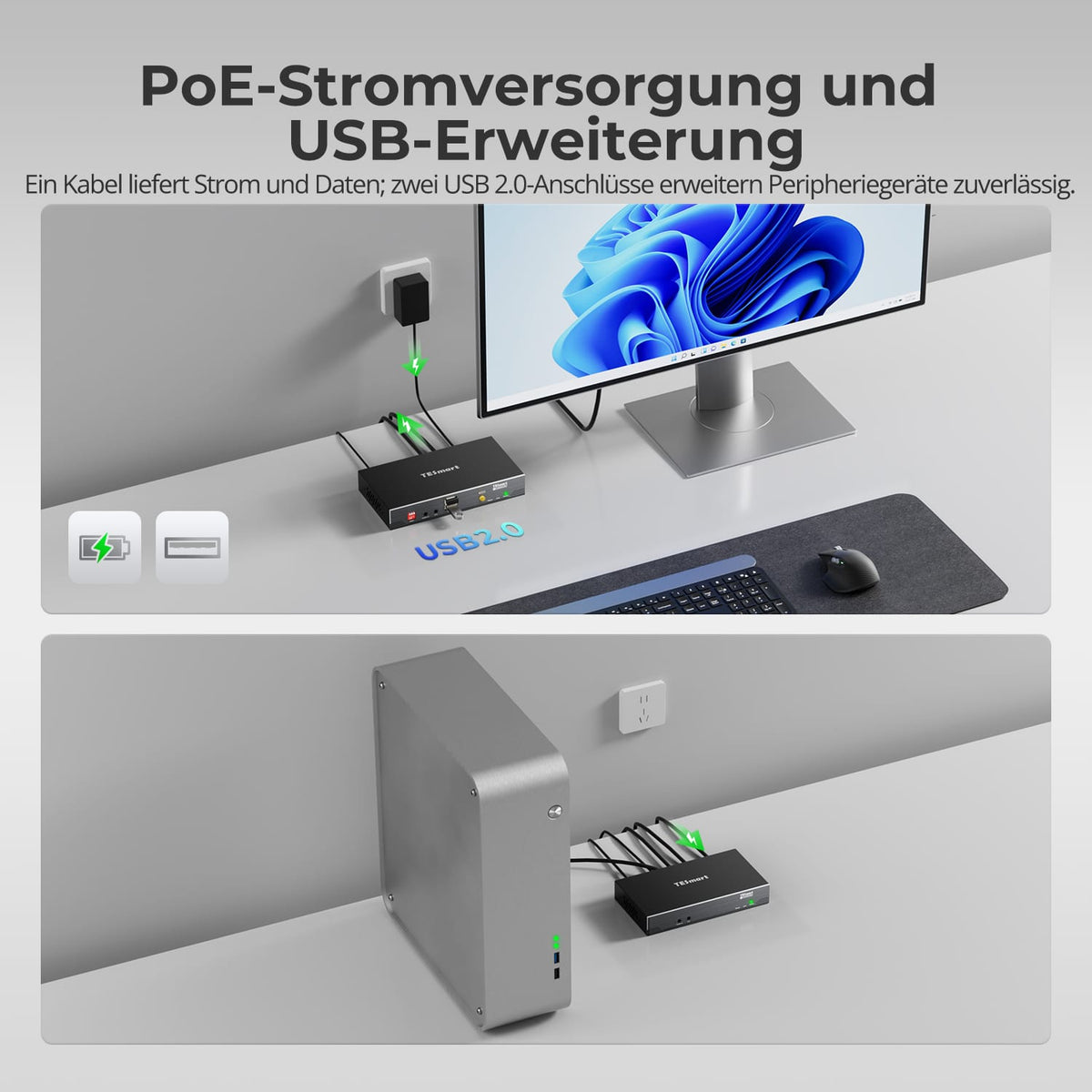

Una fuente de alimentación de 12 V en un extremo alimenta tanto el transmisor como el receptor. Se recomienda alimentar el receptor desde el otro extremo. Los dispositivos USB 2.0 pueden conectarse hasta 100 m mediante la misma conexión directa Cat6.
02
Controle remotamente la fuente de alimentación de la PC y RS232

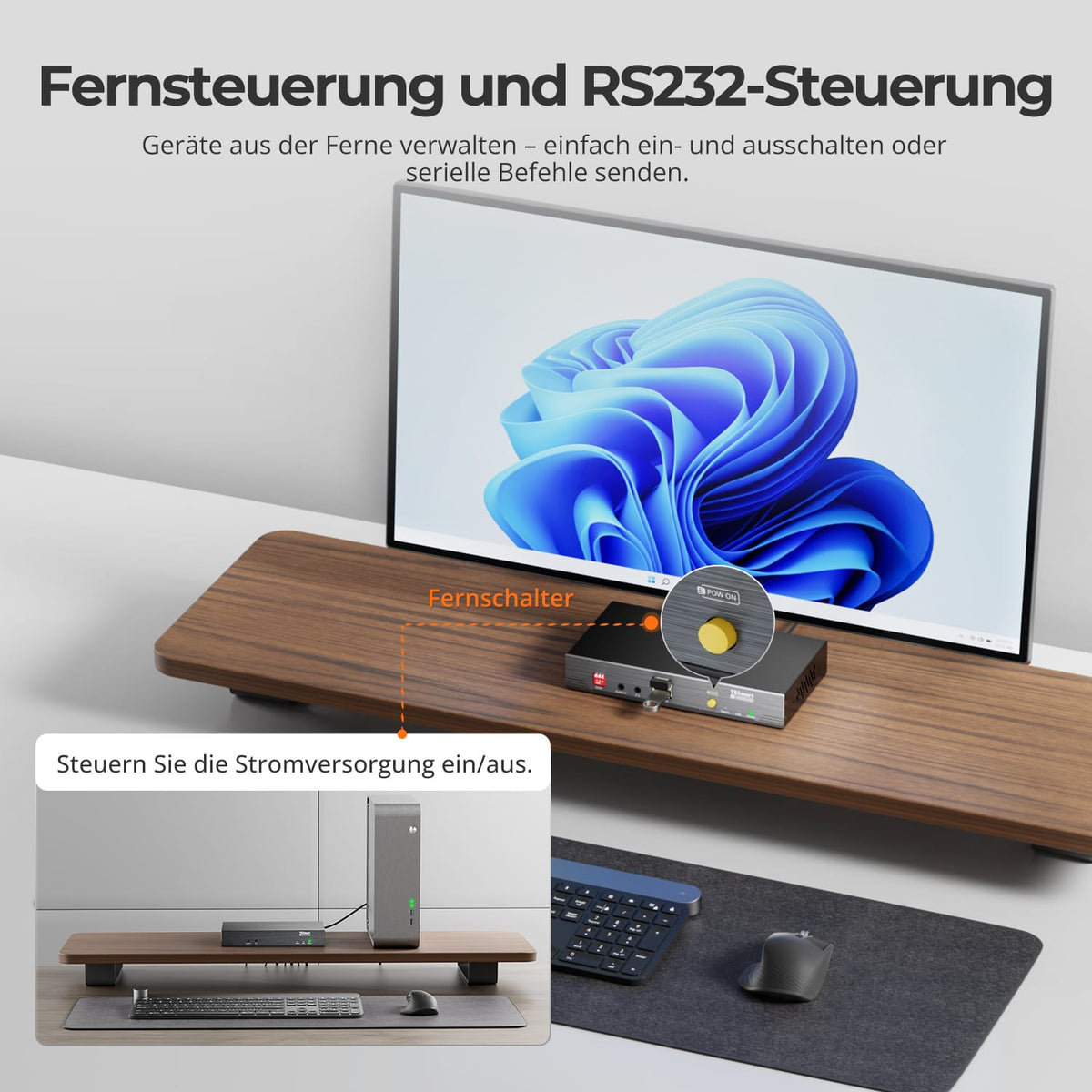

Encienda, apague o reinicie el ordenador de sobremesa desde el receptor, mediante el divisor de interruptor de encendido de la placa base incluido. La transmisión bidireccional RS232 permite la transmisión de comandos de control serie compatibles.
03
IR y audio en ambas direcciones

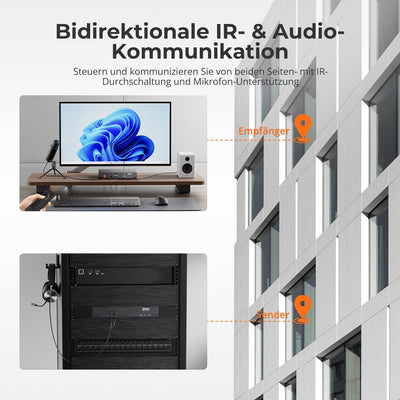

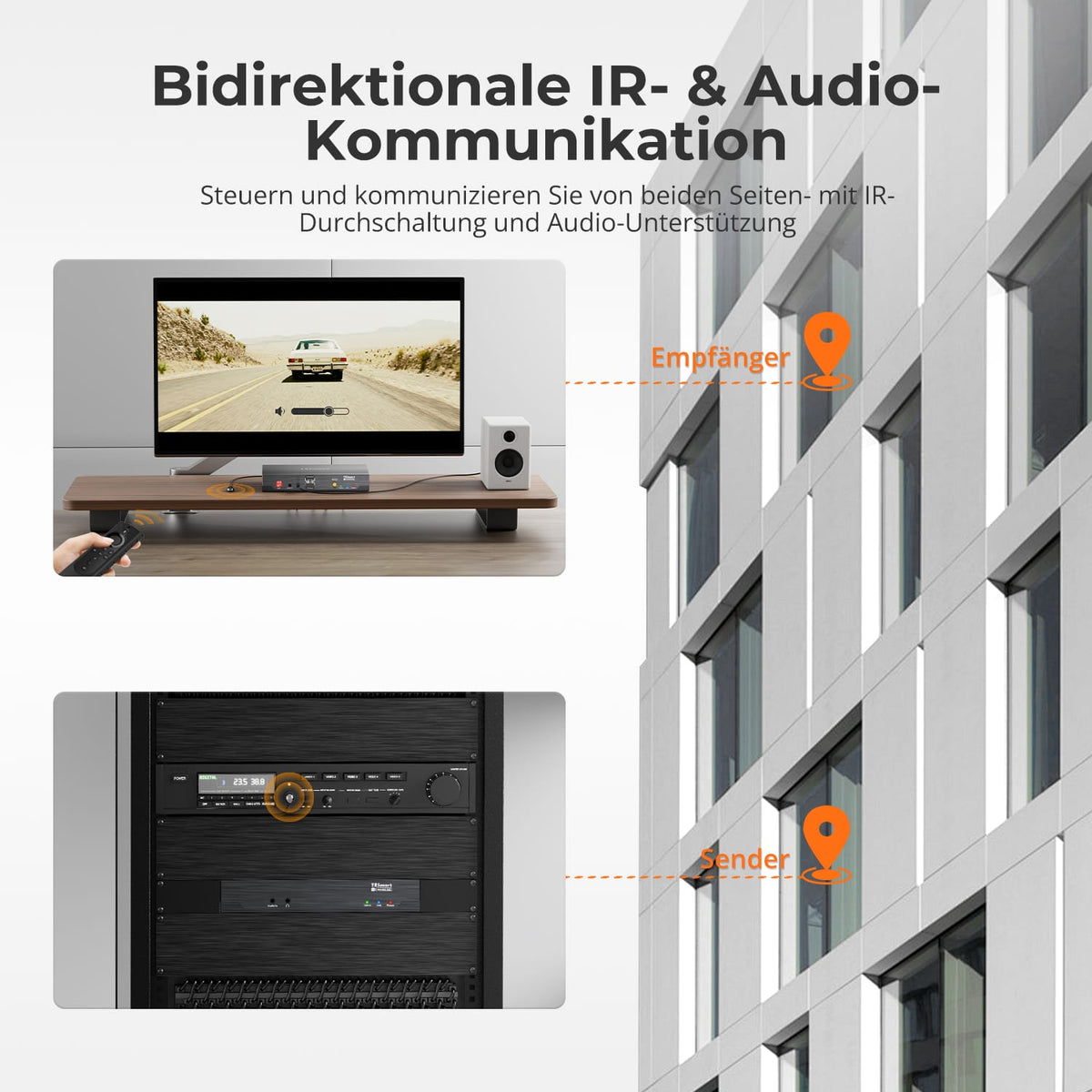

Transmita comandos infrarrojos y audio analógico en ambas direcciones: controle la fuente desde la pantalla, opere la pantalla desde la fuente o transmita audio entre las dos ubicaciones.
Datos y soporte

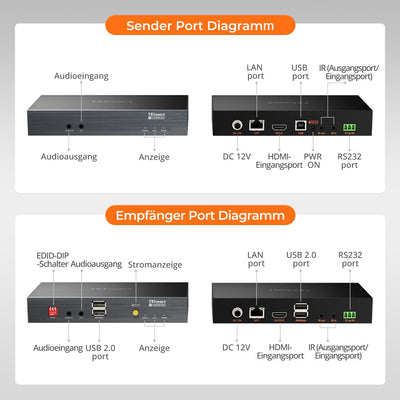

Compatibilidad y conexiones
Datos técnicos
Instrucciones y descargas
Alcance de la entrega

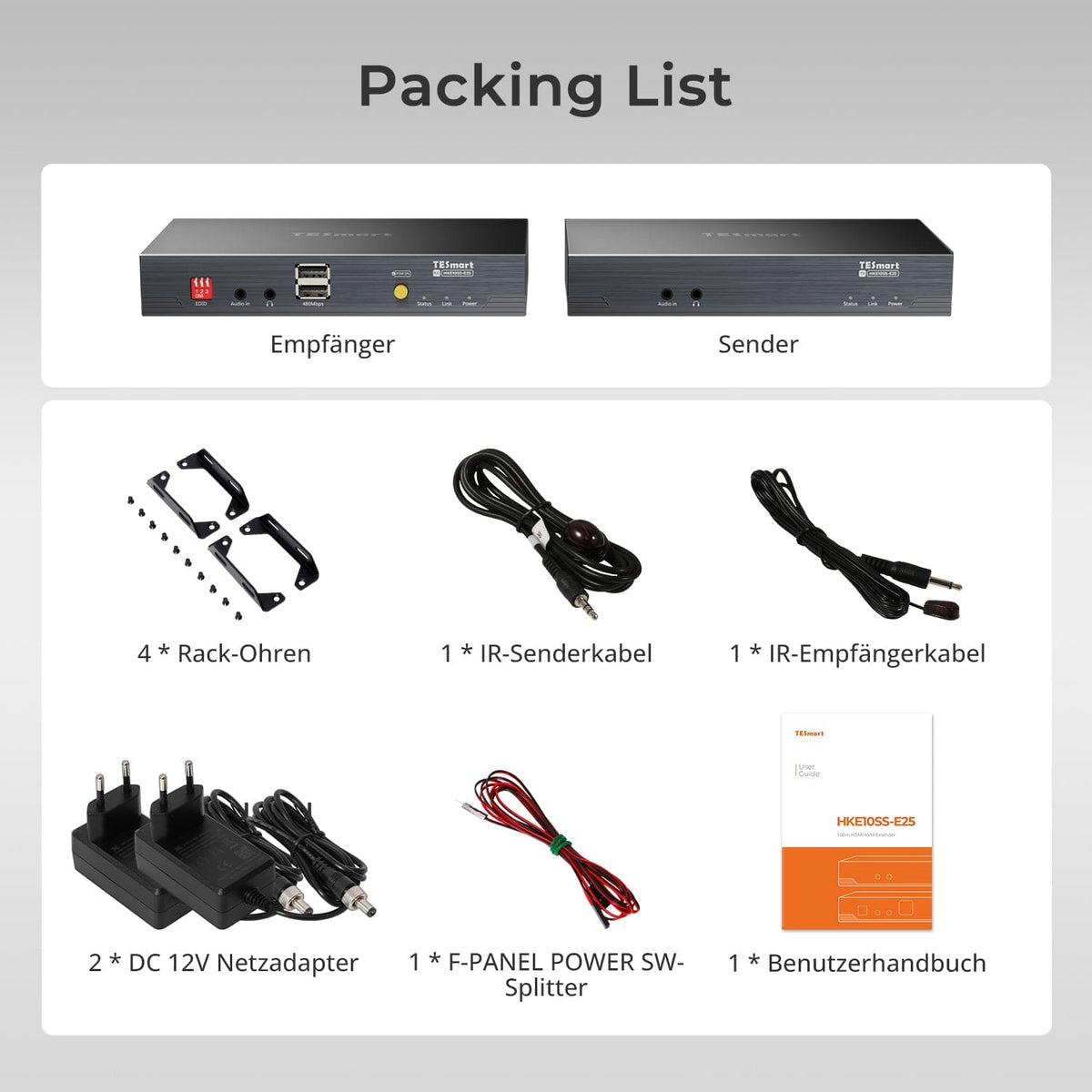

1 × HKE10SS-E25 TX+RX
1 × cable transmisor de infrarrojos
1 × cable receptor de infrarrojos

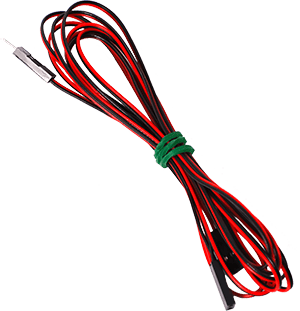

1 × divisor de interruptor de alimentación del panel F
2 fuentes de alimentación de 12 V CC
1 × manual de usuario

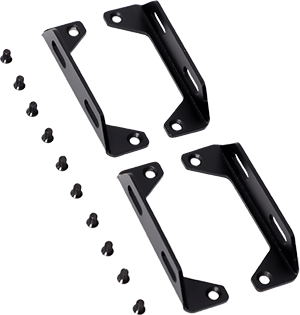

4 × ángulos de rejilla
Comparar modelos adecuados
Seleccione los modelos en los menús para comparar las conexiones de computadora, la distancia, la salida de imagen y los requisitos de instalación.
Modelo
HKE10SS-E25
Modelo
HKE10SS-PD25
Modelo
HKE12MM-L25
Conexión de computadora
HDMI + USB
Conexión de computadora
Puerto USB-A del ordenador con USB 3.2 Gen 1 o superior
Conexión de computadora
HDMI + USB por transmisor
Monitorear salidas
1 × HDMI
Monitorear salidas
2 × HDMI
Monitorear salidas
1 × HDMI por receptor
Salida de imagen
4K30
Salida de imagen
Doble 4K60
Salida de imagen
1080p60
Medio de transmisión
Cable Cat6 de 23 AWG o superior, S/FTP
Medio de transmisión
Cable Cat6a de 23 AWG o superior, S/FTP
Medio de transmisión
Cat5e o superior, UTP/FTP
Distancia máxima
100 m/328 pies
Distancia máxima
100 m/328 pies
Distancia máxima
120 m/394 pies por conexión de cobre soportada
Establecimiento de conexión
Conexión directa punto a punto
Establecimiento de conexión
Conexión directa punto a punto
Establecimiento de conexión
Comunicación punto a punto o en red; hasta 32 transmisores + 32 receptores.
USB en el lugar de trabajo remoto
USB 2.0/hasta 480 Mbit/s
USB en el lugar de trabajo remoto
USB 3.2 Gen 1/5 Gbit/s
USB en el lugar de trabajo remoto
Teclado y ratón; control entre pantallas en modo de cuatro pantallas.
Requisitos de software
Conexión de vídeo mediante hardware
Requisitos de software
Se requiere el controlador DisplayLink
Requisitos de software
Conexión de vídeo mediante hardware
Fuente de alimentación
Fuente de alimentación de 12 V CC para el transmisor o receptor.
Fuente de alimentación
2 fuentes de alimentación de 12 V CC
Fuente de alimentación
Conmutador PoE compatible o fuentes de alimentación locales
Requisitos de instalación
Un cable blindado continuo; sin conmutador ni enrutador Ethernet.
Requisitos de instalación
Conexión directa TX-RX; los vídeos HDCP en macOS están sujetos a las limitaciones de DisplayLink.
Requisitos de instalación
Conmutador/enrutador Ethernet compatible; pantalla única o cuádruple.
Preguntas frecuentes
Puedes encontrar más respuestas en nuestra Centro de ayuda.
[Compatibilidad] ¿Qué fuentes, pantallas y sistemas son compatibles con el HKE10SS-E25?
Conecte una fuente HDMI al puerto USB del transmisor y una pantalla o proyector HDMI al receptor. Es compatible con Windows, macOS, Linux y sistemas operativos anteriores. Tanto la fuente como la pantalla deben cumplir con los requisitos de resolución y HDCP.
[Compatibilidad] ¿Qué tipo de cable y distancia máxima son posibles?
Un cable S/FTP blindado continuo de 23 AWG (Cat6 o superior) conecta directamente el transmisor y el receptor a distancias de hasta 100 m. No utilice conmutadores Ethernet, enrutadores ni otros dispositivos de red activos entre ellos. Evite acopladores y paneles de conexión siempre que sea posible.
[Compatibilidad] ¿Cuál es la resolución máxima de vídeo posible?
Resolución máxima de 3840 × 2160 a 30 Hz, además de resoluciones inferiores como 1920 × 1080 a 60 Hz. No admite 4K60. La salida real depende de la fuente, la pantalla, los cables HDMI y Cat, HDCP y el modo EDID.
[Funciones] ¿Qué señales y controles amplía el HKE10SS-E25?
Audio/vídeo HDMI, USB 2.0, audio analógico bidireccional, infrarrojos y RS232, y control de alimentación de PC basado en hardware. Compatible con HDCP 1.4; la latencia de transmisión es inferior a 0,1 ms.
[Conexiones] ¿Qué estándar USB admite el extensor?
USB 2.0 con velocidades de hasta 480 Mbps. Conecte ordenadores y transmisores mediante USB-A a USB-B, y dispositivos al receptor. Los dispositivos USB 3.x funcionan a velocidades USB 2.0. Para requisitos de alta potencia, utilice una fuente de alimentación independiente o un concentrador activo.
[Funciones] ¿Cómo funciona el control IR bidireccional?
Para controlar la fuente desde el receptor, conecte el receptor IR a RX IR In y el transmisor IR a TX IR Out antes del sensor de fuente. Para controlar la pantalla desde el transmisor, utilice las conexiones opuestas: TX IR In y RX IR Out.
[Conexiones] ¿Cómo funciona el audio bidireccional?
El audio analógico se puede transmitir en ambas direcciones simultáneamente. Conecte la fuente al puerto de entrada de audio y los altavoces, auriculares u otros receptores al puerto de salida de audio correspondiente.
[Conexiones] ¿Para qué se utiliza el RS232?
RS232 transmite datos serie de forma transparente en ambas direcciones. El extensor no genera ni traduce comandos del dispositivo. Ambos dispositivos deben usar la misma velocidad de transmisión, bits de datos, bits de parada y paridad.
[Funciones] ¿Cómo funciona el control remoto de energía de un PC?
El botón del receptor simula la pulsación del botón de encendido de la placa base, independientemente del sistema operativo, incluso antes del arranque o en la BIOS. Conecte el divisor F-PANEL-POWER-SW del transmisor al conector de dos pines correspondiente de la placa base. Consulte el manual de la placa base previamente y desconecte la alimentación antes de realizar cualquier conexión interna.
[Conexiones] ¿Ambos dispositivos requieren su propia fuente de alimentación?
No. Una sola fuente de alimentación de 12 V conectada al transmisor o al receptor puede alimentar ambos dispositivos; se recomienda conectarla al receptor. Se incluyen dos fuentes de alimentación que pueden utilizarse por separado si es necesario. Utilice únicamente fuentes de alimentación de 12 V compatibles.
[Mobiliario] ¿Cómo conecto el transmisor y el receptor?
Conecte los cables HDMI y USB del ordenador al transmisor. Conecte el cable TX directamente al cable RX mediante un cable Cat6 blindado y, a continuación, conecte la pantalla y los dispositivos USB al cable RX. Encienda la alimentación, la fuente de alimentación y la pantalla, y compruebe la alimentación, la conexión y las señales de vídeo. Pruebe primero con cables cortos.
[Mobiliario] ¿Cómo selecciono el modo EDID?

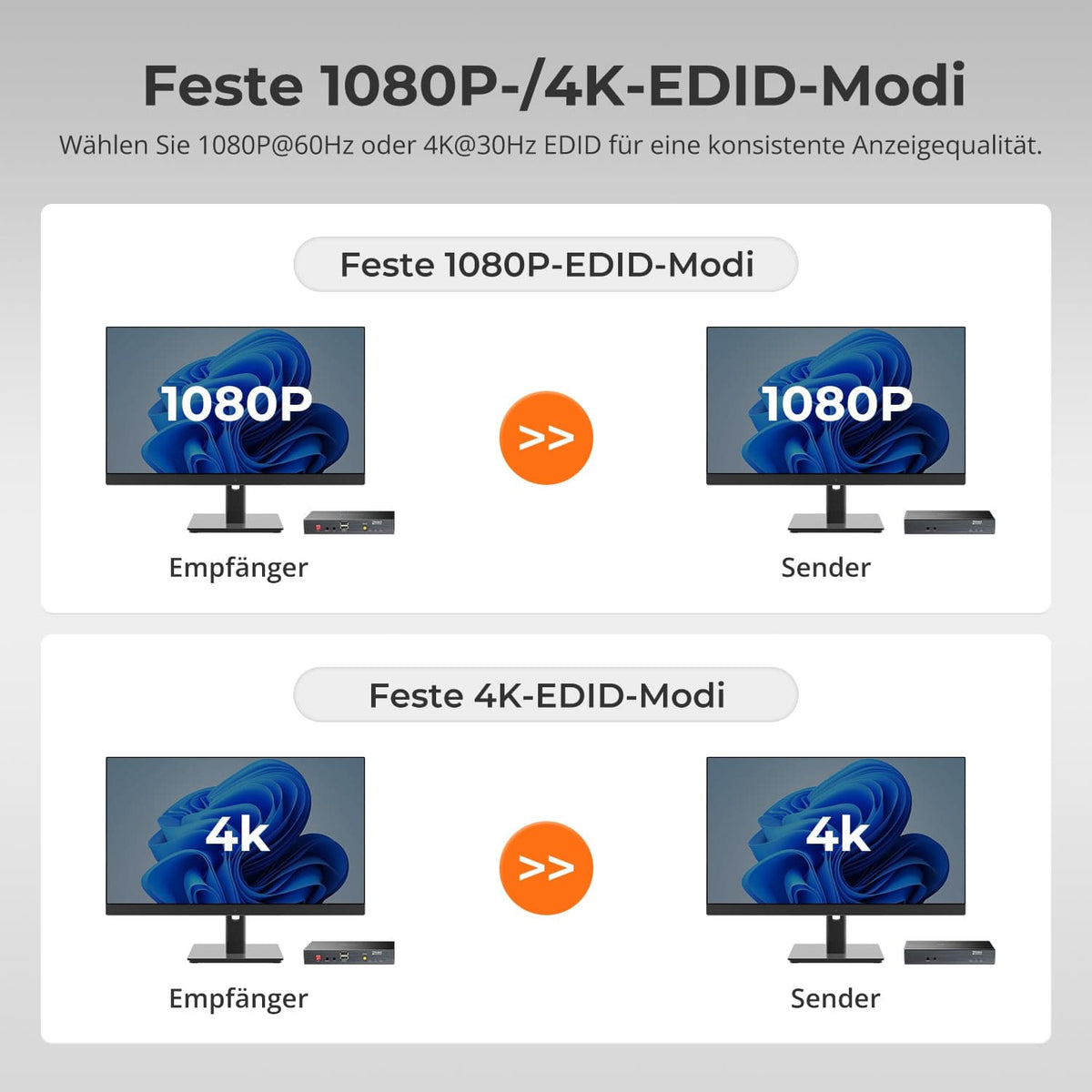

En el interruptor DIP del receptor: interruptor 2 a ON para fijo 4K@30Hz, Interruptor 3 configurado en ON para fijo 1080p@60Hz; Existen otras combinaciones disponibles para Intelligent EDID. A continuación, reinicie la fuente o vuelva a conectar el cable HDMI para que se vuelva a leer el EDID.
[Funciones] ¿Qué significan Power, Link y Video?
Rojo: Alimentación de CC detectada. Azul: Conexión CAT establecida entre transmisor y receptor. Verde intermitente: Señal de vídeo activa. Si no aparece ningún indicador de enlace, compruebe los cables y la alimentación.
