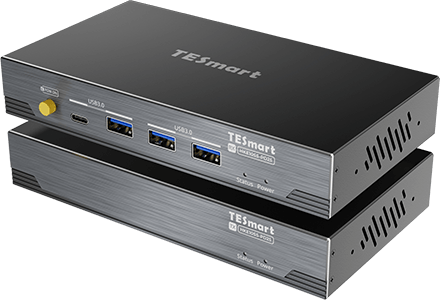

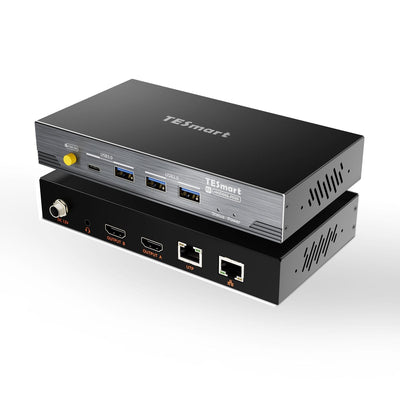

Extensor KVM de doble monitor | 100 m, 4K60 y DisplayLink
HKE10SS-PD25 conecta una PC a una estación de trabajo remota a través de hasta 100 m Cat6a. DisplayLink admite monitores duales 4K60; Los dispositivos USB y el inicio remoto completan la configuración.
Signalverlängerung
Max. Auflösung
Empfohlenes Setup
Mehrere Monitore
USB-Geschwindigkeit
Empfängersteuerung
Audiobuchse, Metallgehäuse
Extensor KVM de doble monitor | 100 m, 4K60 y DisplayLink
¿Por qué HKE10SS-PD25?
Descripción general
01

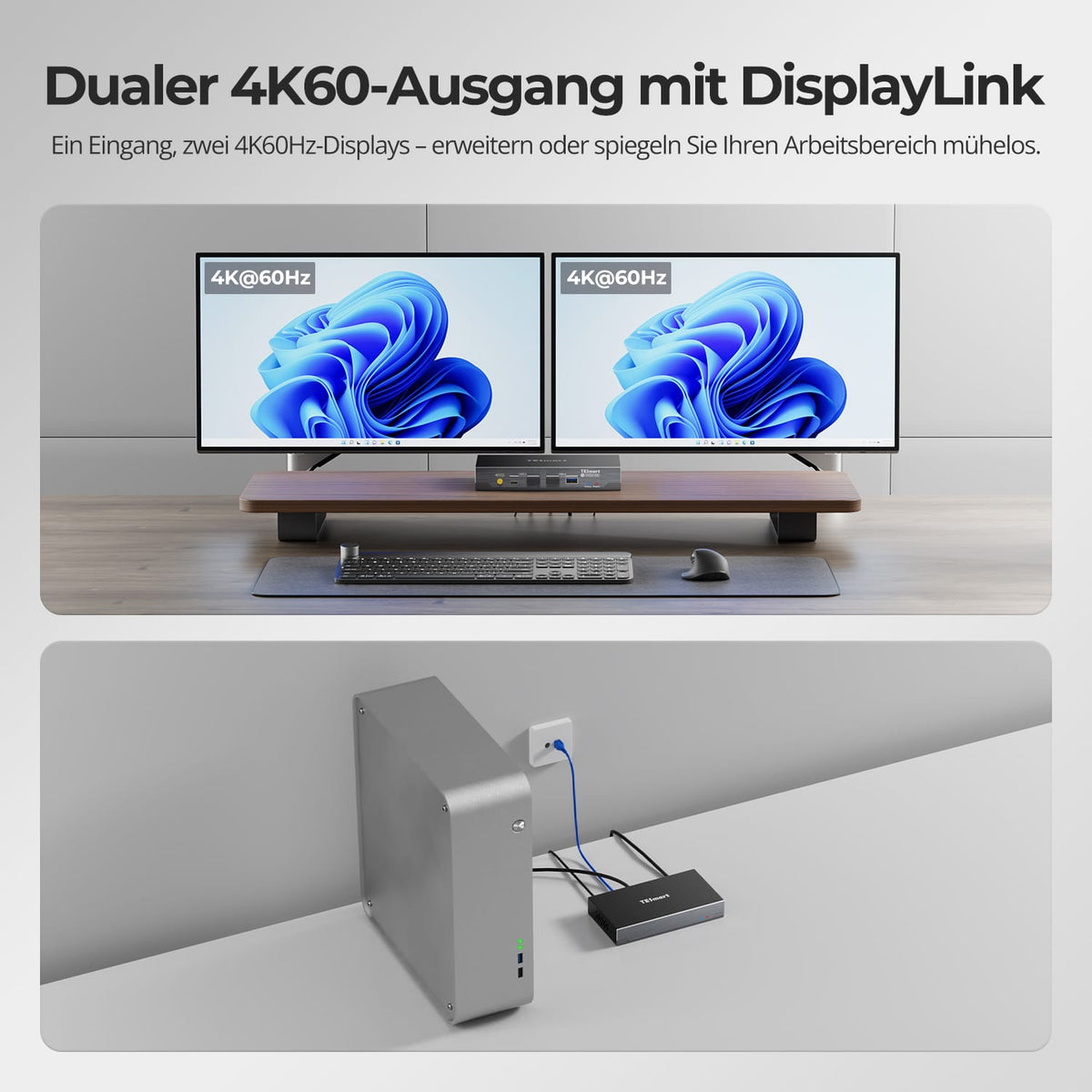

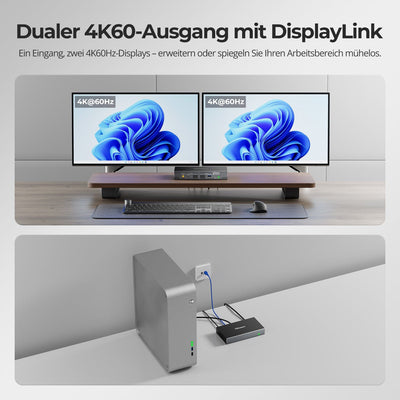

Dos veces 4K@60Hz mediante una conexión USB
DisplayLink transmite dos flujos de vídeo independientes a través de USB al receptor. Cada salida HDMI admite hasta 3840 × 2160 a 60 Hz, lo que permite duplicar o extender la pantalla sin necesidad de cables de vídeo adicionales desde el ordenador.
02

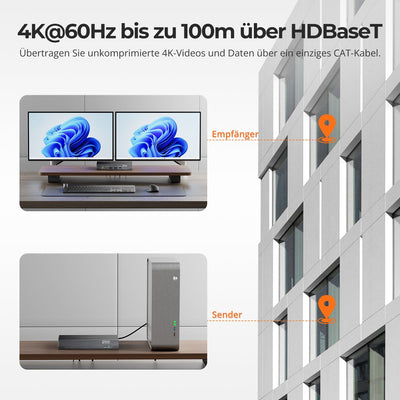

Un cable Cat6a. Hasta 100 m de distancia.
Conecte el ordenador y la estación de trabajo mediante un cable S/FTP blindado continuo de 23 AWG (Cat6a o superior) de hasta 100 m. La conexión directa TX-RX no debe incluir conmutadores Ethernet, enrutadores ni otros dispositivos activos.
03
Control de alimentación de LAN Gigabit y PC
La conectividad Gigabit Ethernet integrada y el control remoto de la alimentación permiten conectar y controlar su entorno de trabajo profesional.
Datos y soporte

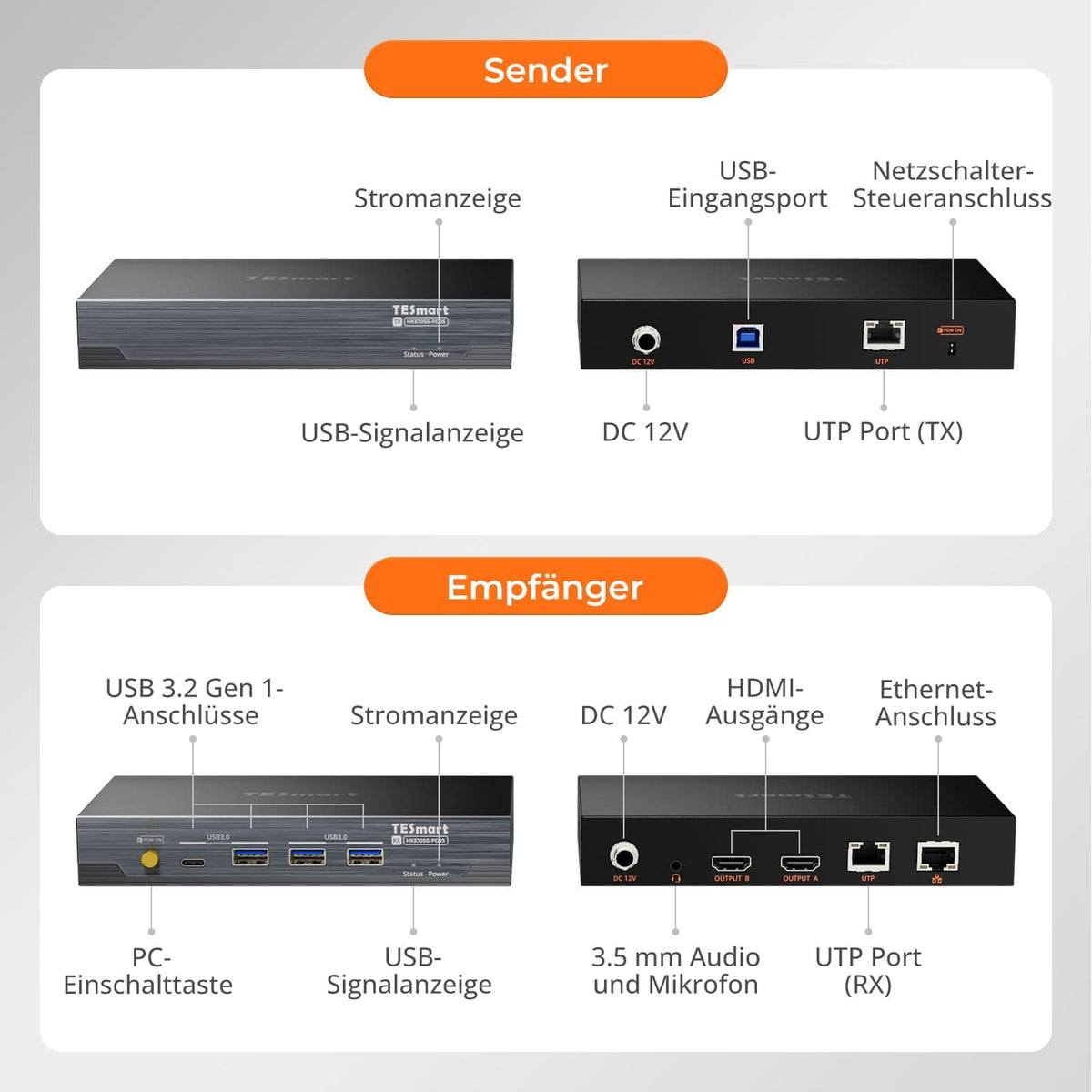

Compatibilidad y conexiones
Datos técnicos
Instrucciones y descargas

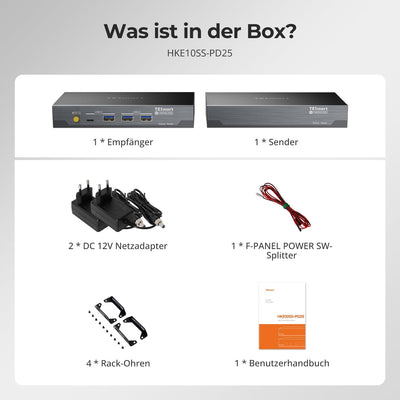

Alcance de la entrega
1 × HKE10SS-PD25 TX+RX

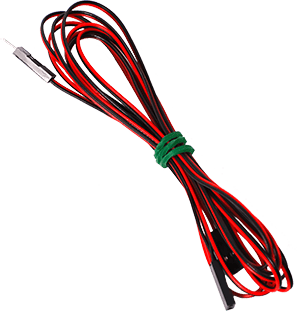

1 × divisor de interruptor de alimentación del panel F
2 fuentes de alimentación de 12 V CC
1 × manual de usuario

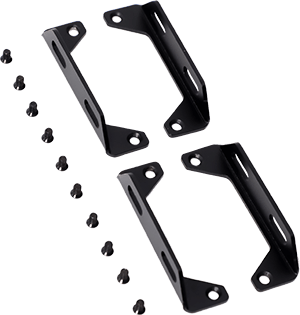

4 × ángulos de rejilla
Comparar modelos adecuados
Seleccione los modelos en los menús para comparar las conexiones de computadora, la distancia, la salida de imagen y los requisitos de instalación.
Modelo
HKE10SS-PD25
Modelo
HKE10SS-E25
Modelo
HKE12MM-L25
Conexión de computadora
Puerto USB-A del ordenador con USB 3.2 Gen 1 o superior
Conexión de computadora
HDMI + USB
Conexión de computadora
HDMI + USB por transmisor
Monitorear salidas
2 × HDMI
Monitorear salidas
1 × HDMI
Monitorear salidas
1 × HDMI por receptor
Salida de imagen
Doble 4K60
Salida de imagen
4K30
Salida de imagen
1080p60
Medio de transmisión
Cable Cat6a de 23 AWG o superior, S/FTP
Medio de transmisión
Cable Cat6 de 23 AWG o superior, S/FTP
Medio de transmisión
Cat5e o superior, UTP/FTP
Distancia máxima
100 m/328 pies
Distancia máxima
100 m/328 pies
Distancia máxima
120 m/394 pies por conexión de cobre soportada
Establecimiento de conexión
Conexión directa punto a punto
Establecimiento de conexión
Conexión directa punto a punto
Establecimiento de conexión
Comunicación punto a punto o en red; hasta 32 transmisores + 32 receptores.
USB en el lugar de trabajo remoto
USB 3.2 Gen 1/5 Gbit/s
USB en el lugar de trabajo remoto
USB 2.0/hasta 480 Mbit/s
USB en el lugar de trabajo remoto
Teclado y ratón; control entre pantallas en modo de cuatro pantallas.
Requisitos de software
Se requiere el controlador DisplayLink
Requisitos de software
Conexión de vídeo mediante hardware
Requisitos de software
Conexión de vídeo mediante hardware
Fuente de alimentación
2 fuentes de alimentación de 12 V CC
Fuente de alimentación
Fuente de alimentación de 12 V CC para el transmisor o receptor.
Fuente de alimentación
Conmutador PoE compatible o fuentes de alimentación locales
Requisitos de instalación
Conexión directa TX-RX; los vídeos HDCP en macOS están sujetos a las limitaciones de DisplayLink.
Requisitos de instalación
Un cable blindado continuo; sin conmutador ni enrutador Ethernet.
Requisitos de instalación
Conmutador/enrutador Ethernet compatible; pantalla única o cuádruple.
Preguntas frecuentes
Puedes encontrar más respuestas en nuestra Centro de ayuda.
[Mobiliario] ¿Qué hacer si no hay imagen, solo se muestra una pantalla o la resolución es incorrecta?
Compruebe los indicadores de encendido (rojo) y de señal USB (azul) en ambos dispositivos. Verifique la configuración de pantalla y asegúrese de que el controlador DisplayLink esté instalado y en funcionamiento. Pruebe con un cable Cat6a corto. En macOS, DisplayLink requiere permiso para capturar la pantalla. Reinicie el ordenador y el extensor si es necesario.
[Compatibilidad] ¿Qué requisitos debe cumplir el ordenador?
Se requiere un sistema operativo Windows, macOS o Linux con un puerto USB-A certificado (USB 3.2 Gen 1 o superior). Conecte el transmisor mediante un cable USB-A a USB-B. Es necesario instalar el controlador DisplayLink correspondiente para la reproducción de vídeo.
[Compatibilidad] ¿Qué tipo de cable y distancia son posibles?
Cable S/FTP continuo y blindado de 23 AWG (Cat6a o superior) entre el transmisor y el receptor. Hasta 100 m con cables y conectores compatibles.
[Compatibilidad] ¿Qué pantallas y resoluciones son compatibles?
Se pueden conectar una o dos pantallas HDMI al receptor, cada una con una resolución de hasta 3840 × 2160 a 60 Hz, en modo extendido o duplicado. La salida depende del puerto USB, los controladores, el sistema operativo, las pantallas, los cables HDMI y la conexión Cat6a.
[Compatibilidad] ¿Funciona la transmisión protegida por HDCP a través de DisplayLink en macOS?
No es fiable. Con DisplayLink activado, Netflix, Prime Video y Disney+ pueden mostrar una ventana de vídeo en negro porque macOS no puede completar la comprobación HDCP necesaria a través de esta ruta.
[Compatibilidad] ¿Está permitido que la conexión TX-RX pase a través de un conmutador o enrutador?
No. La conexión directa no admite dispositivos intermedios activos. Sin embargo, el puerto LAN independiente del receptor se puede conectar a un enrutador o conmutador para acceder a la red desde el ordenador.
[Funciones] ¿Qué características amplían el HKE10SS-PD25?
Dos pantallas HDMI, dispositivos USB, audio, acceso a la red y control de alimentación del PC basado en hardware a través de una conexión Cat6a directa al receptor.
[Conexiones] ¿Qué dispositivos USB son compatibles con el receptor?

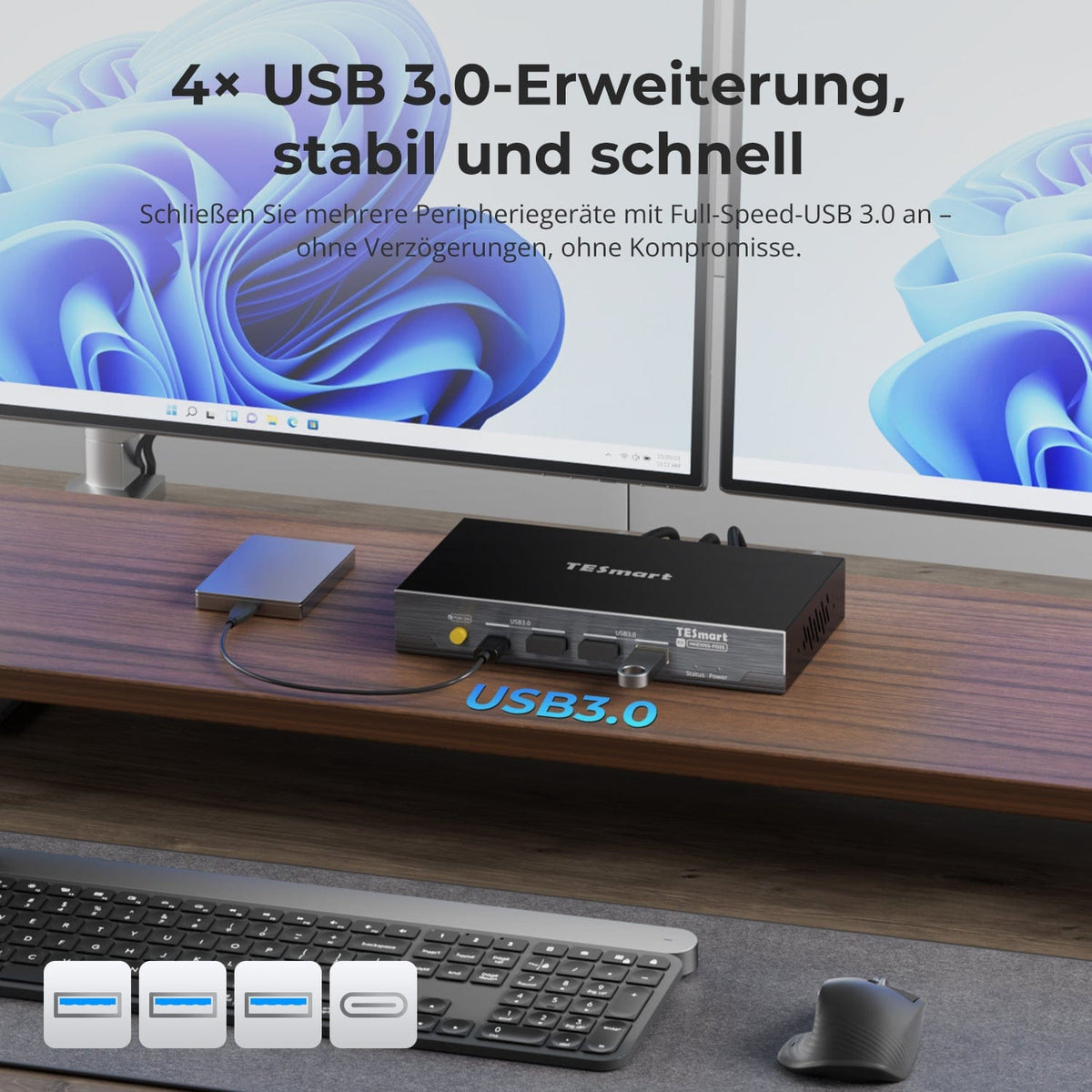

Cuatro puertos USB 3.2 Gen 1 admiten teclados, ratones, dispositivos de almacenamiento, impresoras y otros dispositivos USB 2.0/3.0 compatibles. El ancho de banda es compartido. Los dispositivos que consumen mucha energía pueden requerir un adaptador de CA o un concentrador con alimentación.
[Conexiones] ¿Cómo funciona el puerto LAN del receptor?
Conéctalo a un router o conmutador Ethernet. El ordenador accede a la red mediante la conexión USB del extensor y puede detectar un adaptador Ethernet USB adicional. La LAN es independiente del puerto TX-RX-UTP.
[Conexiones] ¿Cómo funciona el conector de audio/micrófono de 3,5 mm?
El conector de 3,5 mm del receptor proporciona una entrada de micrófono y una salida estéreo para auriculares o dispositivos de audio compatibles. Seleccione DisplayLink o audio USB en la configuración de reproducción y grabación de su sistema operativo. Los auriculares con conectores separados pueden requerir un adaptador TRRS adecuado.
[Funciones] ¿Cómo funciona el control de energía de un PC?
Emula el interruptor de encendido físico y funciona independientemente del sistema operativo, incluso antes del arranque o en la BIOS. Conecte el divisor F-PANEL-POWER-SW entre el transmisor y el conector de alimentación de la placa base según las instrucciones del manual de la placa base.
[Conexiones] ¿Tanto el transmisor como el receptor requieren alimentación eléctrica?
Sí. Utilice una de las fuentes de alimentación de 12 V suministradas. Bloquee completamente los conectores de CC de 5,5 × 2,1 mm. Las fuentes de alimentación de repuesto deben tener las mismas especificaciones eléctricas y polaridad.
[Funciones] ¿Qué significan los indicadores rojo y azul?
El color rojo confirma la alimentación de 12 V. El color azul confirma la conexión USB. Si no aparece el indicador azul, compruebe ambas fuentes de alimentación, el cable y el puerto USB, y la conexión directa Cat6a.
[Mobiliario] ¿Cómo conecto el HKE10SS-PD25?
Instale DisplayLink, conecte el ordenador y el transmisor mediante un cable USB-A a USB-B, y conecte el transmisor (TX) directamente al receptor (RX) con un cable Cat6a blindado. Conecte las pantallas HDMI, el puerto USB, el audio y la LAN al receptor (RX). Alimente ambos dispositivos con 12 V. Realice una prueba con un cable Cat6a corto antes de la instalación final.
[Mobiliario] ¿Cómo instalo y configuro DisplayLink?
Descarga el controlador Synaptics correspondiente, instálalo y reinicia cuando se te solicite. A partir de macOS 10.15, habilita la grabación de pantalla para DisplayLink Manager y, si es posible, habilita el inicio automático tras iniciar sesión. Organiza, extiende, duplica y ajusta el tamaño de las pantallas en Preferencias del Sistema.
