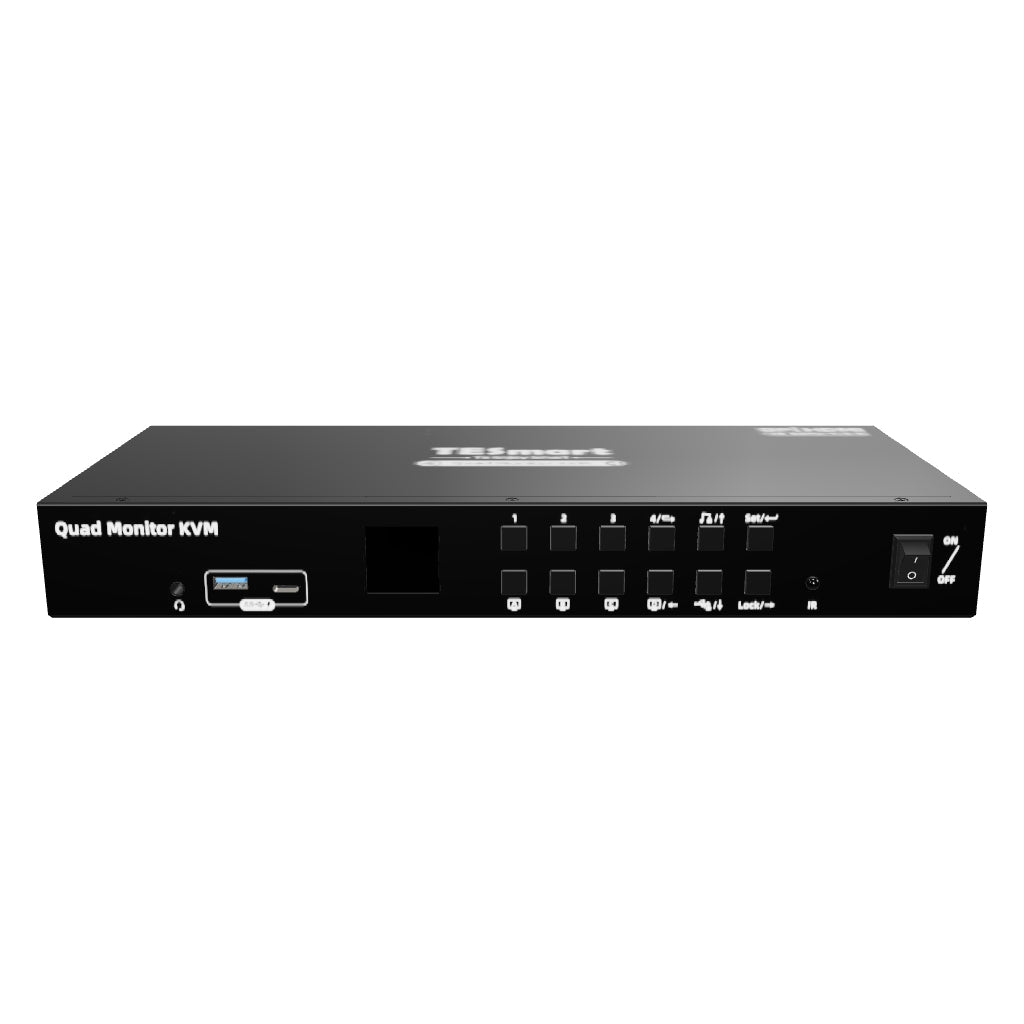

KVM 4×4 HDMI+DP | 4K60, MST y EDID

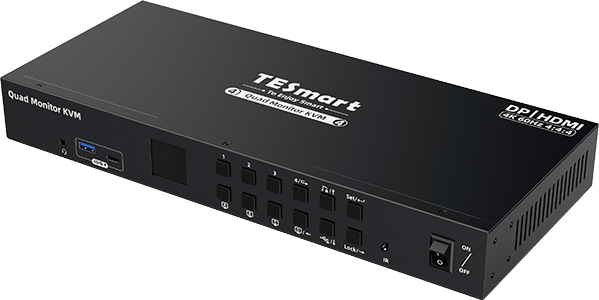

HDK404-P23 conecta cuatro PC con cuatro monitores HDMI. Las entradas de vídeo MST y clásicas admiten diferentes tipos de conexión; la resolución depende de la entrada seleccionada.
Monitorkonfiguration
Max. Auflösung
Gerätekonfiguration
Stabile Anzeige
Anzeigetechnik
USB-Geschwindigkeit
Tastatur und Maus

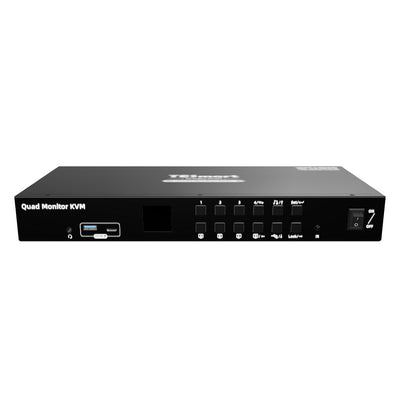

KVM 4×4 HDMI+DP | 4K60, MST y EDID
¿Por qué HDK404-P23?
Descripción general
01

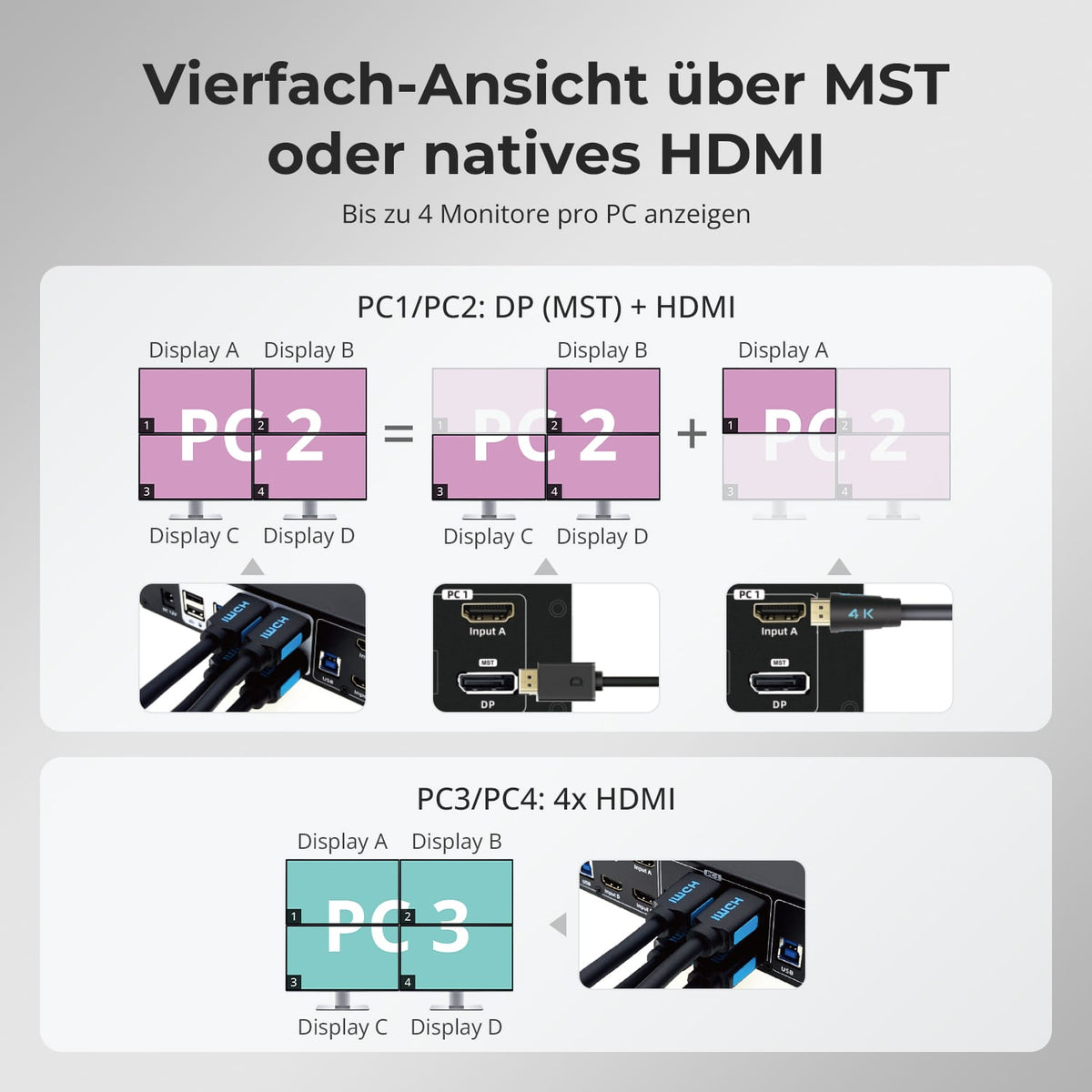

Cuatro pantallas a través de salidas MST o HDMI nativas
Los puertos PC1/PC2 proporcionan tres salidas a través de DisplayPort 1.2 MST y la cuarta a través de HDMI. Los puertos PC3/PC4 conectan cuatro salidas HDMI nativas directamente al conmutador KVM.
02

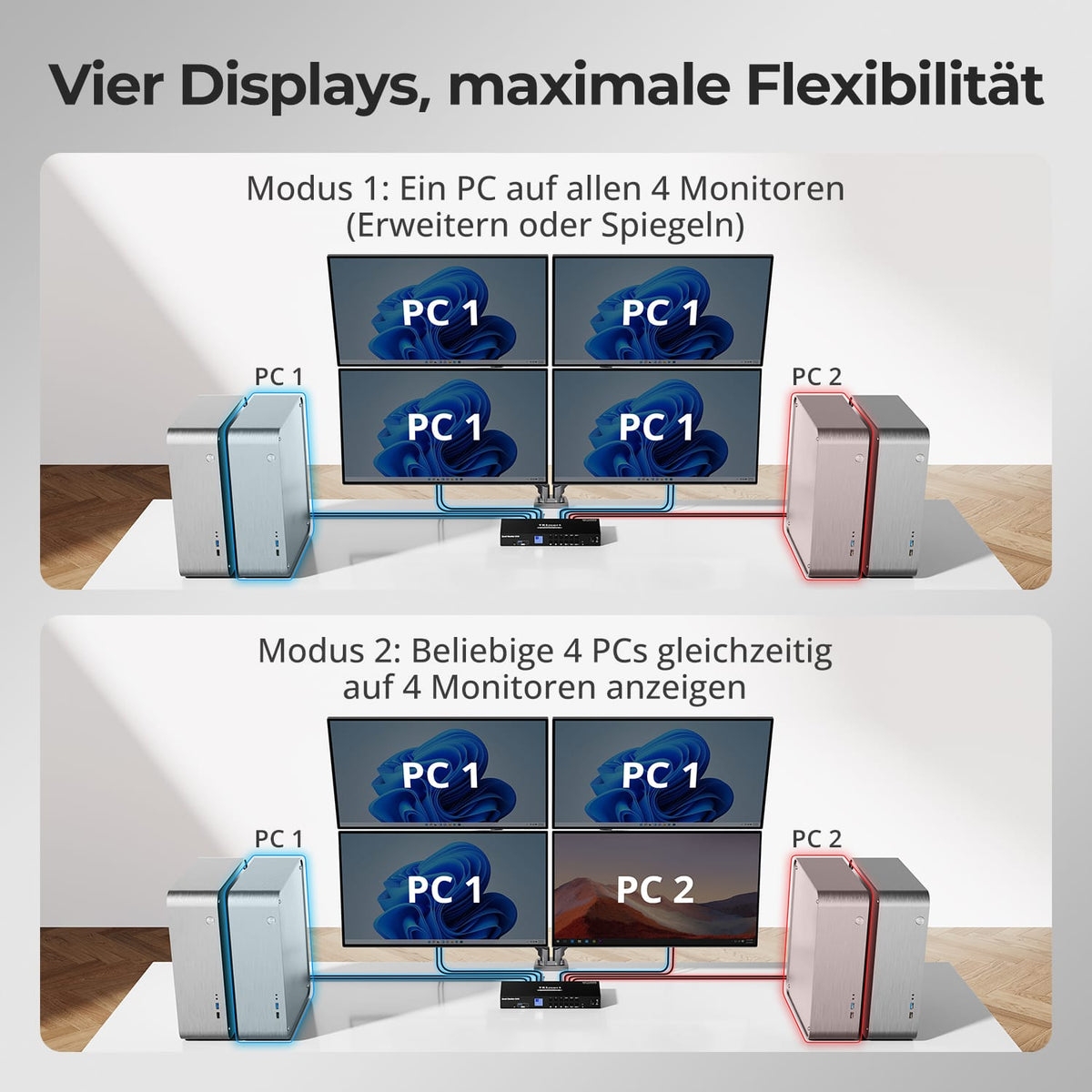

Cuatro pantallas, vistas flexibles
Utilice los cuatro monitores con un solo ordenador, en modo extendido o duplicado, o visualice varios sistemas simultáneamente. Los modos flexibles adaptan la configuración para la multitarea y la monitorización.
03
Desde detalles 4K hasta 240 Hz
Cada puerto KVM admite hasta 4K@60Hz oder 1080p@240Hz sowiy otros formatos ultra panorámicos y de alta frecuencia de actualización para el trabajo, los juegos y las tareas creativas.
04

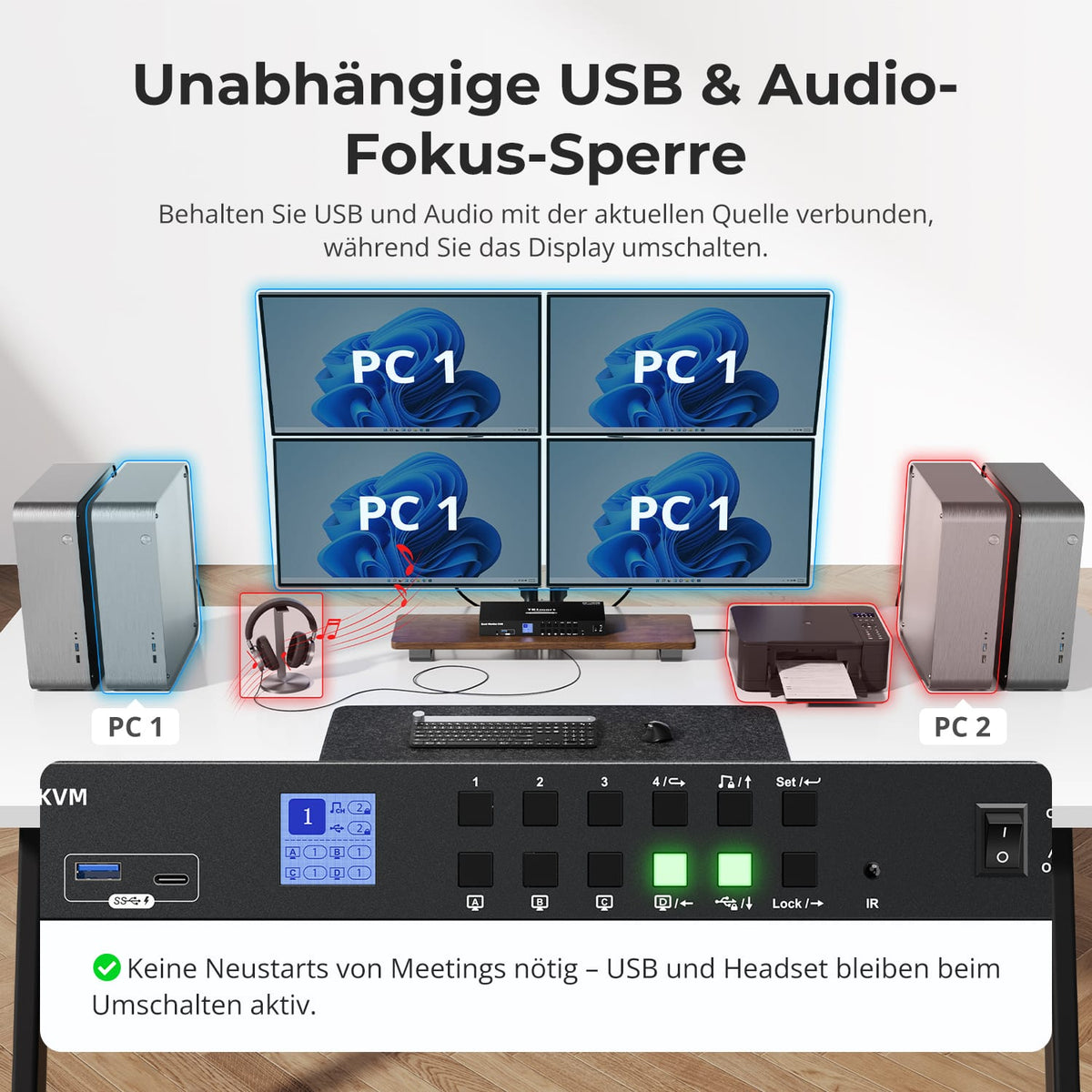

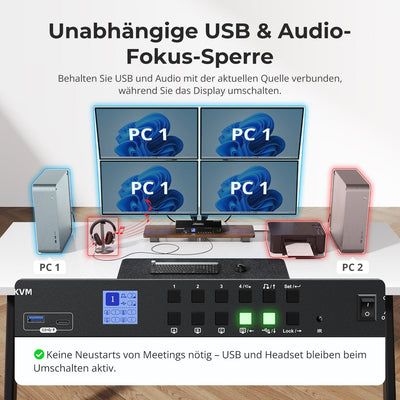

Deje USB y audio en la computadora deseada
Asigne dispositivos USB compartidos y audio estéreo a una computadora de forma independiente mientras cambia de pantalla. El control del teclado y el mouse permanece separado.
05

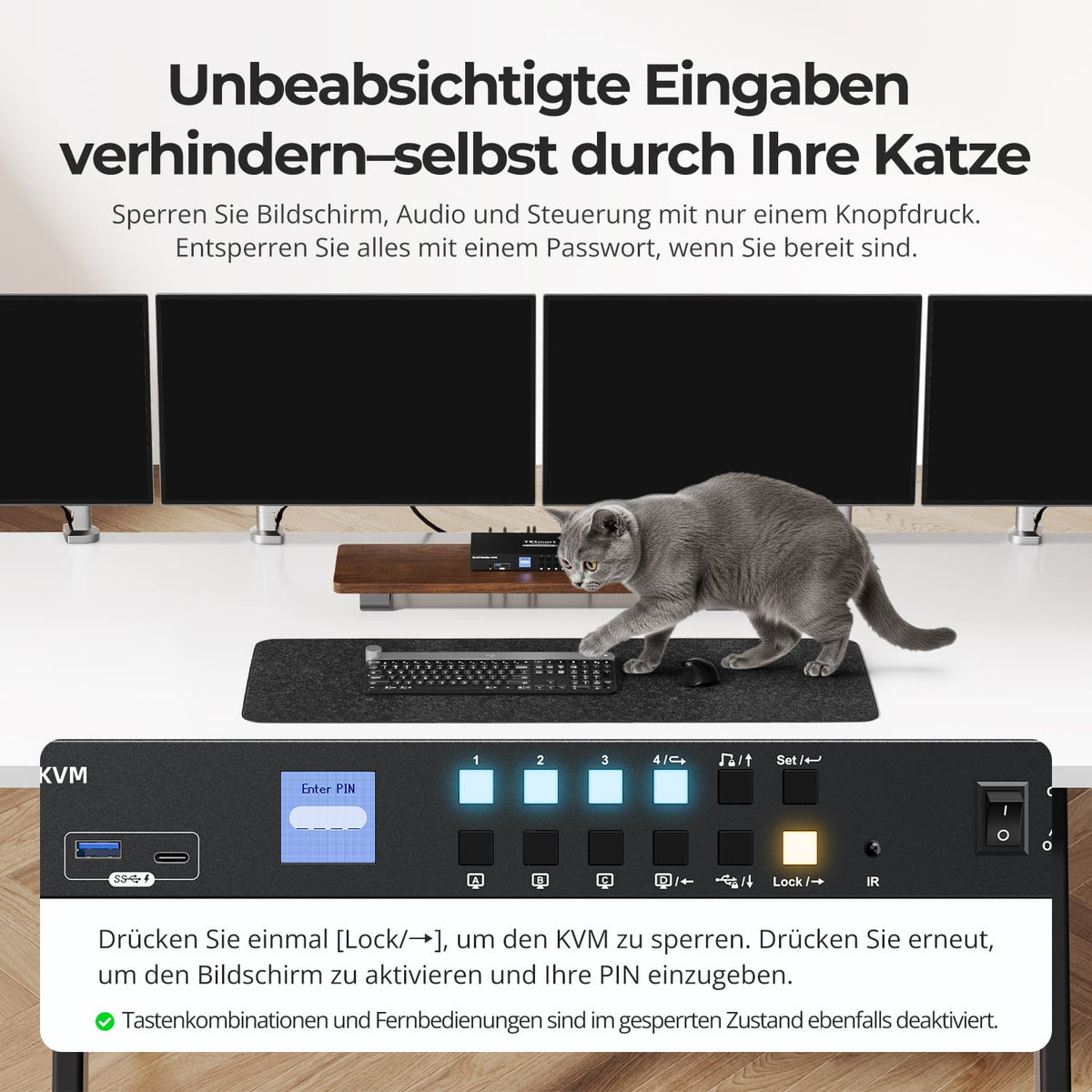

Cierre el lugar de trabajo si es necesario
El botón de bloqueo apaga todas las pantallas, pausa el audio y desactiva los controles. Active la pantalla LCD e introduzca la contraseña configurada. La contraseña predeterminada es 1234.
06
07
08
Datos y soporte
Compatibilidad y conexiones
Datos técnicos
Instrucciones y descargas

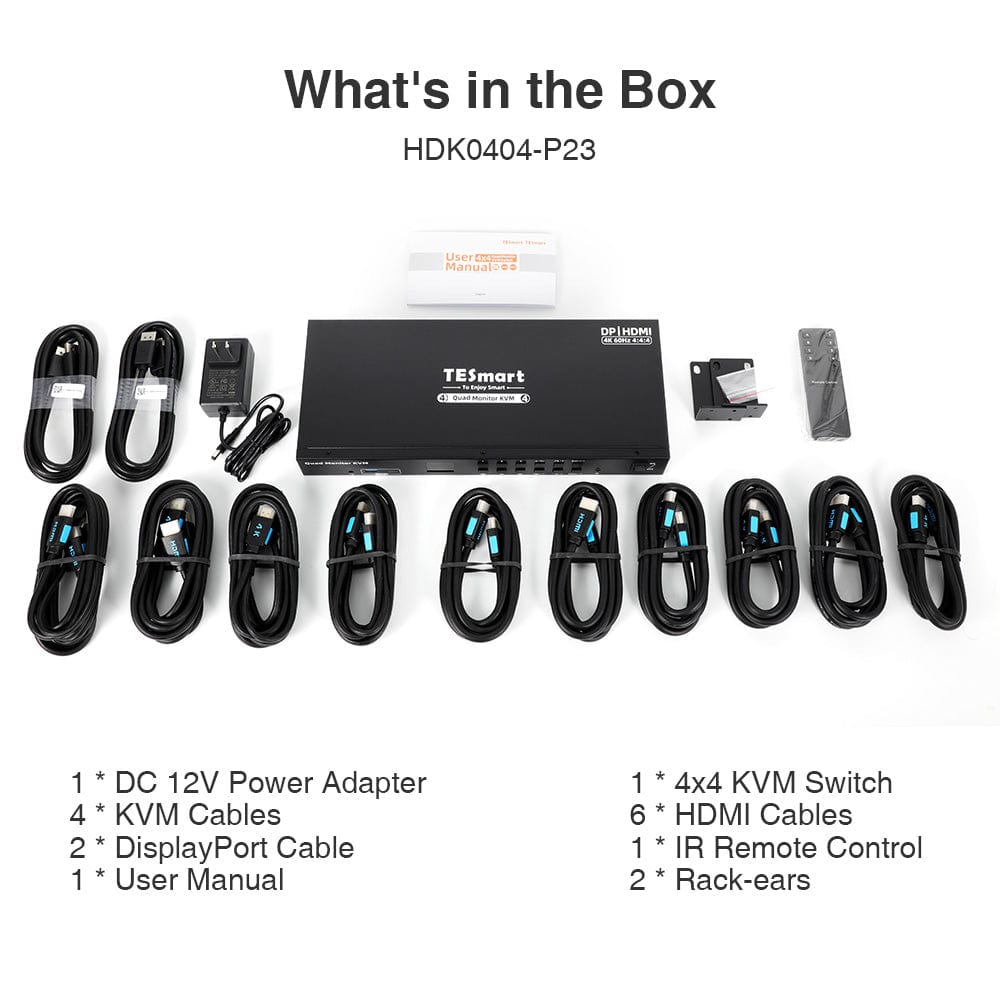

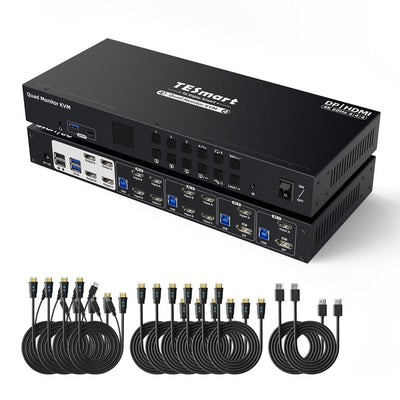

Alcance de la entrega
1×HDK404-P23
Consulte el volumen de entrega completo en las instrucciones del modelo.

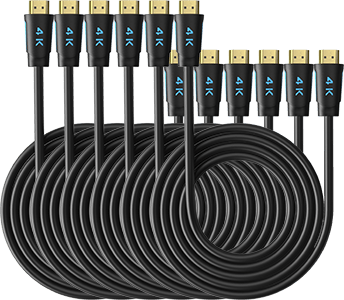

6 × cables HDMI

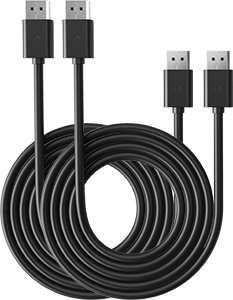

2 × cables DisplayPort

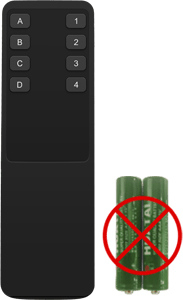

1 × control remoto por infrarrojos

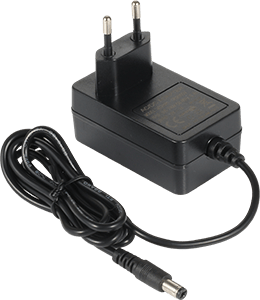

1 × adaptador de corriente CC de 12 V
1 × manual de usuario

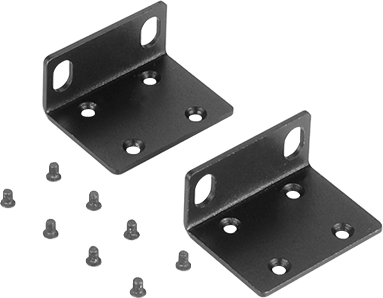

2 × soportes de bastidor
Comparar modelos adecuados
Compara las opciones de conectividad, salida de imagen y funciones para compartir en tu lugar de trabajo.
Modelo
HDK404-P23
Modelo
HDK204-P24
Recuento de computadoras
4 computadoras
Recuento de computadoras
2 computadoras
Conexiones de computadora
PC1-2: HDMI + DP MST + USB; PC3-4: 4×HDMI+USB
Conexiones de computadora
Por PC: HDMI + 3 × DisplayPort + USB
Monitorear salidas
4 × HDMI
Monitorear salidas
4 × HDMI
Salida de imagen
4K60
Salida de imagen
4K60
Dispositivos USB compartidos
USB 3.0/5 Gbit/s
Dispositivos USB compartidos
USB 3.0/5 Gbit/s
Acceso a red compartida
FALSO
Acceso a red compartida
1000 Mbit/s
Emulación EDID
verdadero
Emulación EDID
verdadero
Operación de múltiples monitores
Conexión MST para PC1–2: 2 × 4K60 + 1 × 4K30 en los monitores B/C/D
Operación de múltiples monitores
Salidas de vídeo independientes en cada ordenador.
Monitorear los requisitos
Los ordenadores PC1 y PC2 requieren Windows con MST; los ordenadores PC3 y PC4 requieren cuatro salidas HDMI activas.
Monitorear los requisitos
Cada ordenador debe ser capaz de controlar 4 monitores.
Preguntas frecuentes
Puedes encontrar más respuestas en nuestra Centro de ayuda.
[Compatibilidad] ¿Qué ordenadores y monitores son compatibles con HDK404-P23?
Conecte cuatro ordenadores y cuatro monitores HDMI. Los ordenadores PC1 y PC2 utilizan DisplayPort MST, HDMI y USB. Los ordenadores PC3 y PC4 requieren cuatro salidas HDMI y un puerto USB cada uno.
[Compatibilidad] ¿Cuál es la diferencia entre las entradas PC1/PC2 y PC3/PC4?
Los PC1/PC2 utilizan DisplayPort 1.2 MST para las pantallas B/C/D y HDMI para la pantalla A. Los PC3/PC4 requieren cuatro salidas HDMI nativas.
[Compatibilidad] ¿Qué sistemas operativos son adecuados para la ruta MST?
Para conectar tres pantallas externas a la ruta DP de PC1/PC2 se requiere Windows y DisplayPort 1.2 MST. macOS y Linux se mencionan para la funcionalidad KVM básica, pero no ofrecen una extensión MST correspondiente a través de este puerto.
[Compatibilidad] ¿Qué resoluciones y frecuencias de actualización son posibles?
Cada salida admite hasta 4K60. Mediante la ruta MST de PC1/PC2, es posible obtener un máximo de dos salidas 4K60 más una salida 4K30 para los canales B/C/D. También se admiten 1440p120 y 1080p240.
[Compatibilidad] ¿El HDK404-P23 es compatible con monitores con resolución de 5120×1440?
No. Según las preguntas frecuentes del producto, la resolución 5120×1440 no es compatible. Elija una resolución y una frecuencia de actualización que admitan su fuente, monitor y cable.
[Funciones] ¿Qué modos de visualización están disponibles?
Visualice la imagen de un ordenador en los cuatro monitores, ya sea en modo extendido o duplicado, o asigne un sistema diferente a cada salida. En el modo mixto, puede seleccionar la fuente de cada monitor de forma independiente.

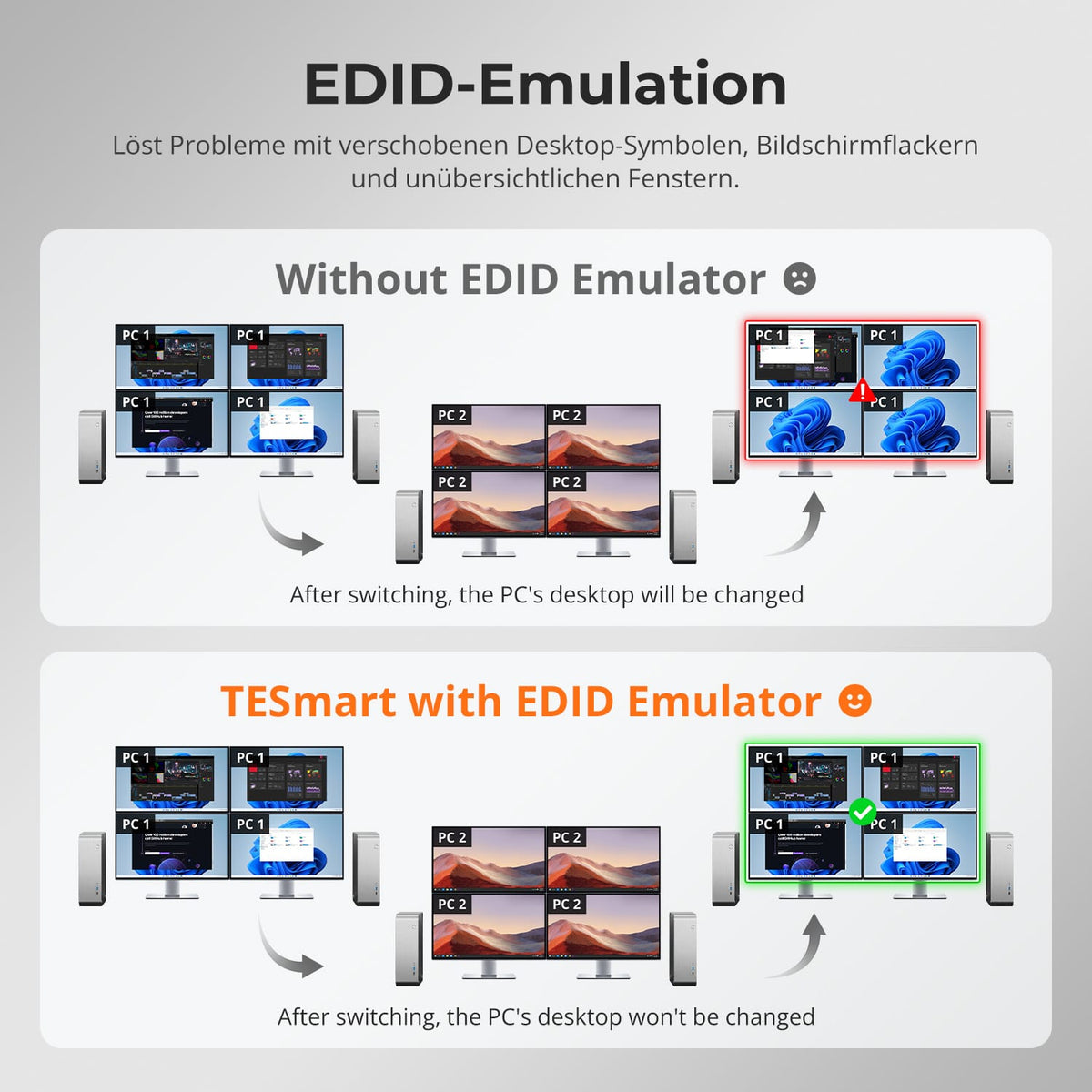

[Funciones] ¿Qué hace la emulación EDID?
La emulación EDID mantiene disponible la información de la pantalla y ayuda a conservar la posición de las ventanas, además de reducir el parpadeo, las pantallas negras y la reorganización del escritorio al cambiar entre dispositivos.

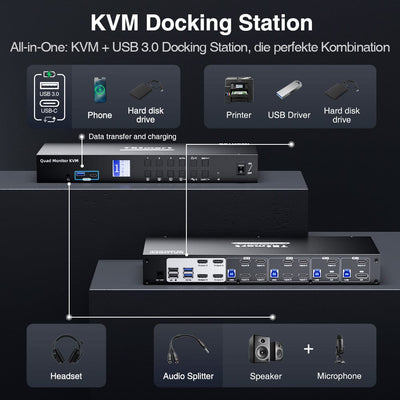

[Conexiones] ¿Qué funciones USB están disponibles?
Los puertos USB 3.0 compartidos transfieren datos desde dispositivos compatibles a velocidades de hasta 5 Gbps. Los puertos USB-A/USB-C frontales también admiten la carga BC 1.2 para dispositivos móviles.
[Conexiones] ¿Cómo funciona el conector de audio de 3,5 mm?
Las señales de audio y micrófono se transmiten al ordenador seleccionado mediante USB. Seleccione "Audio USB" como dispositivo de reproducción y grabación.
[Funciones] ¿Pueden las conexiones USB y de audio permanecer conectadas a un ordenador al cambiar de pantalla?
Sí. Los dispositivos USB 3.0 y el audio estéreo se pueden asignar de forma independiente. Estas asignaciones se cancelan al apagar el conmutador KVM.
[Funciones] ¿Qué función cumple la función de bloqueo?
Apaga todas las pantallas, pausa el audio, atenúa la pantalla LCD y desactiva los botones, el control remoto y las teclas de acceso rápido. Vuelve a pulsar Bloquear e introduce la contraseña. La contraseña predeterminada es 1234.

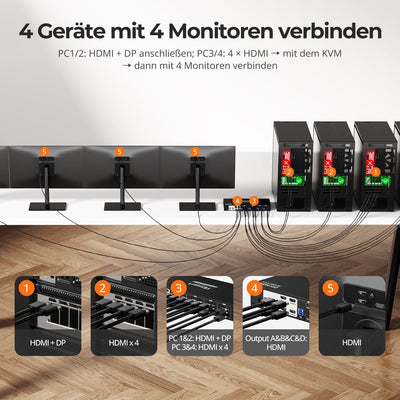

[Mobiliario] ¿Cómo conecto el PC 1 y el PC 2?
Conecte cada ordenador al mismo grupo de entrada mediante DisplayPort para MST, HDMI en el cable KVM incluido para DisplayA y USB.
[Mobiliario] ¿Cómo conecto el PC 3 y el PC 4?
Conecte cada ordenador a su grupo de entrada mediante cuatro salidas HDMI y USB. Conecte las cuatro salidas HDMI del KVM a las pantallas.

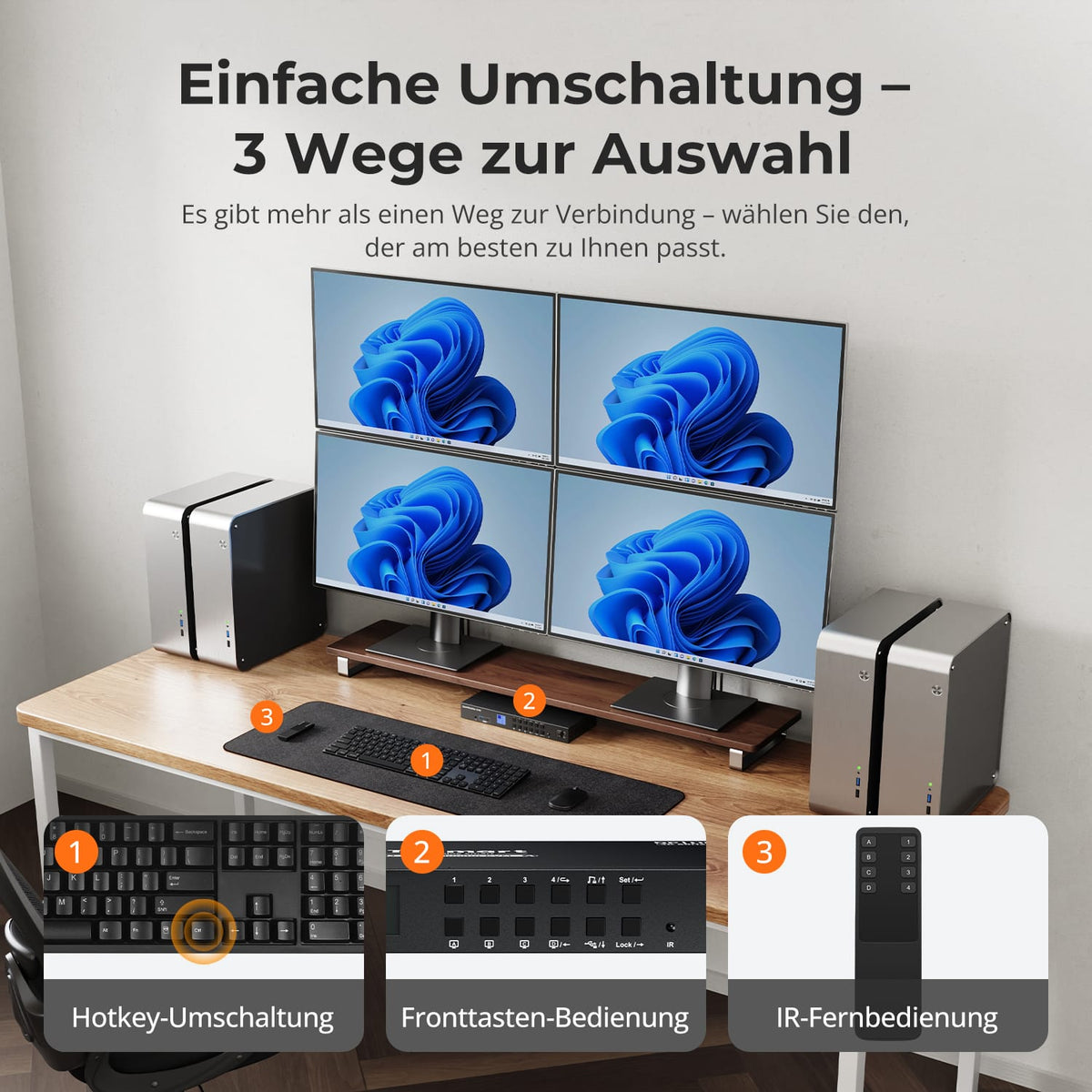

[Cambiar] ¿Cómo cambio de ordenador y de pantalla?
Mediante el panel de control, el mando a distancia por infrarrojos o las teclas de acceso rápido. Un conmutador completo asigna todas las pantallas a un solo ordenador. En el modo mixto, se selecciona la fuente para cada salida.
[Mobiliario] ¿Por qué las pantallas B/C/D muestran inicialmente la misma imagen?
La tarjeta gráfica puede duplicar las salidas MST de forma predeterminada. Configure las tres pantallas en modo Extender en la configuración del equipo. La fuente debe ser compatible con DisplayPort 1.2 MST.
