Pourquoi HDC403-P23-N ?

Aperçu

01

Trois écrans via un seul port USB-C

Un ordinateur Windows compatible USB-C utilise la technologie MST pour gérer trois moniteurs via un câble USB-C complet, incluant le transfert de données et la charge USB.

02

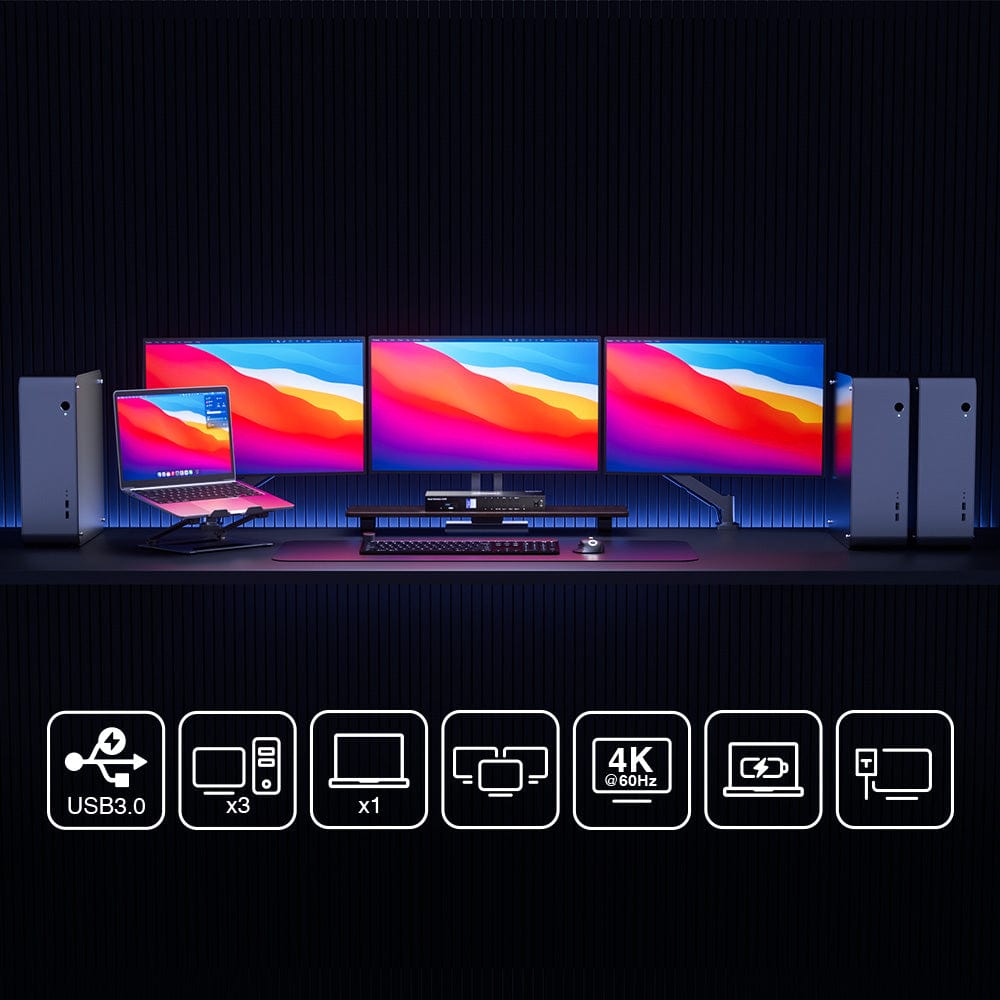

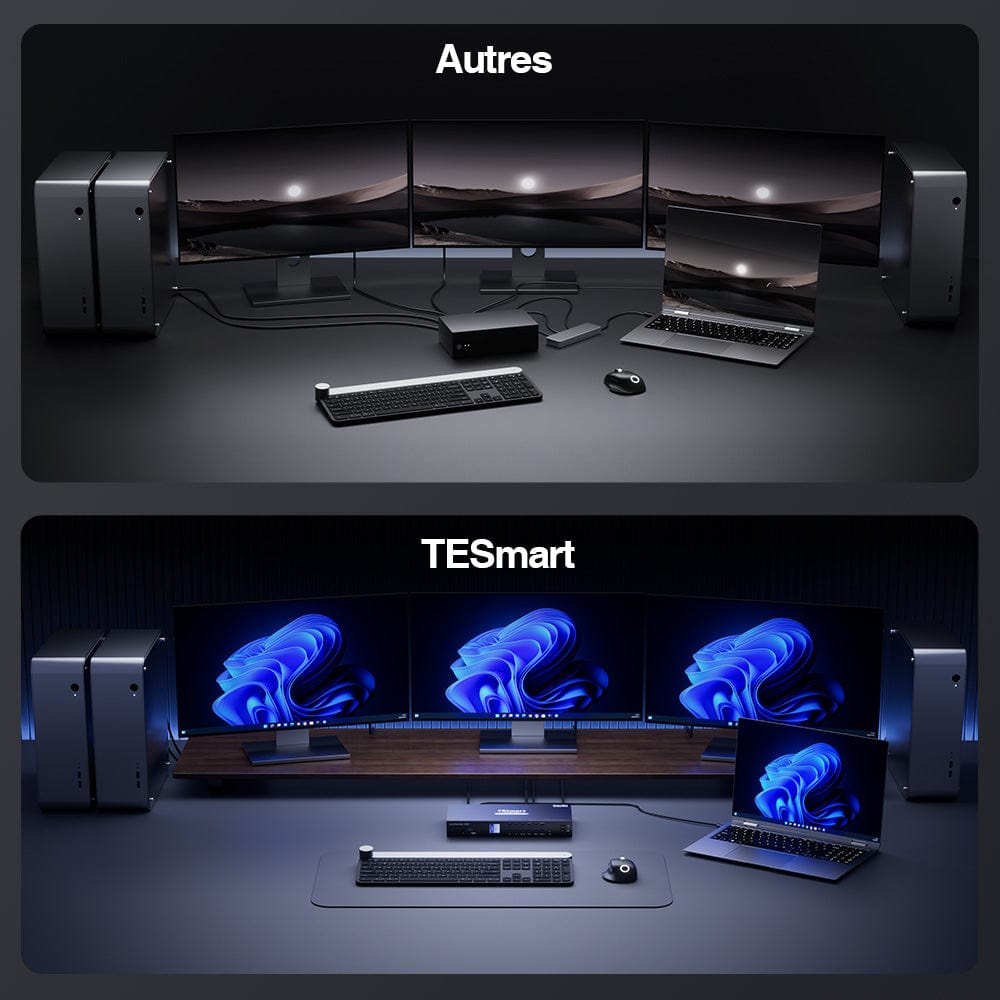

Quatre systèmes. Trois écrans. Un poste de travail.

Connectez deux ordinateurs portables USB-C et deux ordinateurs de bureau à trois écrans HDMI. Les ordinateurs PC1 et PC2 utilisent l'USB-C ; chaque ordinateur de bureau connecté aux ordinateurs PC3 et PC4 nécessite deux sorties DisplayPort, une sortie HDMI et un port USB.

03

Trois moniteurs avec une fréquence d'images allant jusqu'à 4K60

Supporte jusqu'à 4K@60Hz auf Connexions compatibles. Avec MST, la répartition de la résolution sur trois écrans dépend de l'ordinateur, de la bande passante et du système d'exploitation.

05

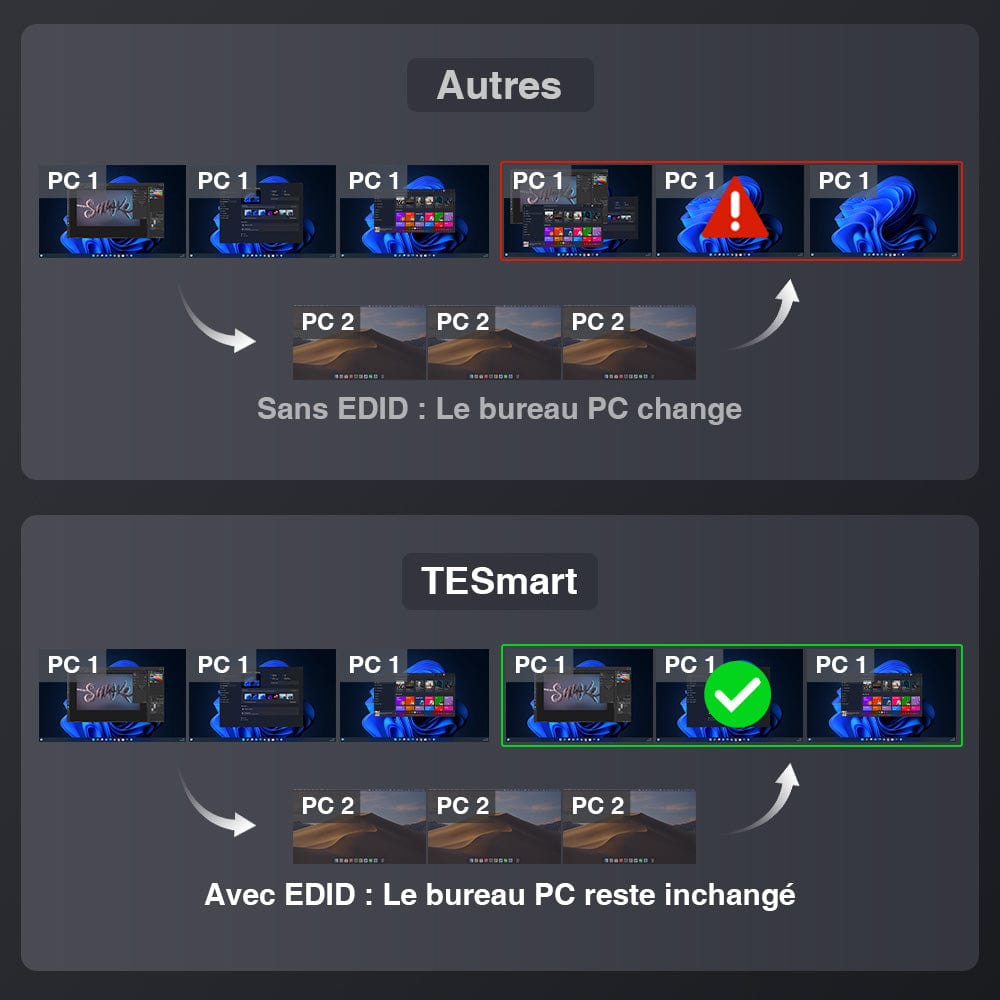

L'EDID assure la stabilité des configurations multi-écrans

L'émulation EDID permet de conserver les informations d'affichage disponibles pour tous les ordinateurs et réduit les changements de résolution et les réorganisations de fenêtres lors du passage d'un écran à l'autre.

04

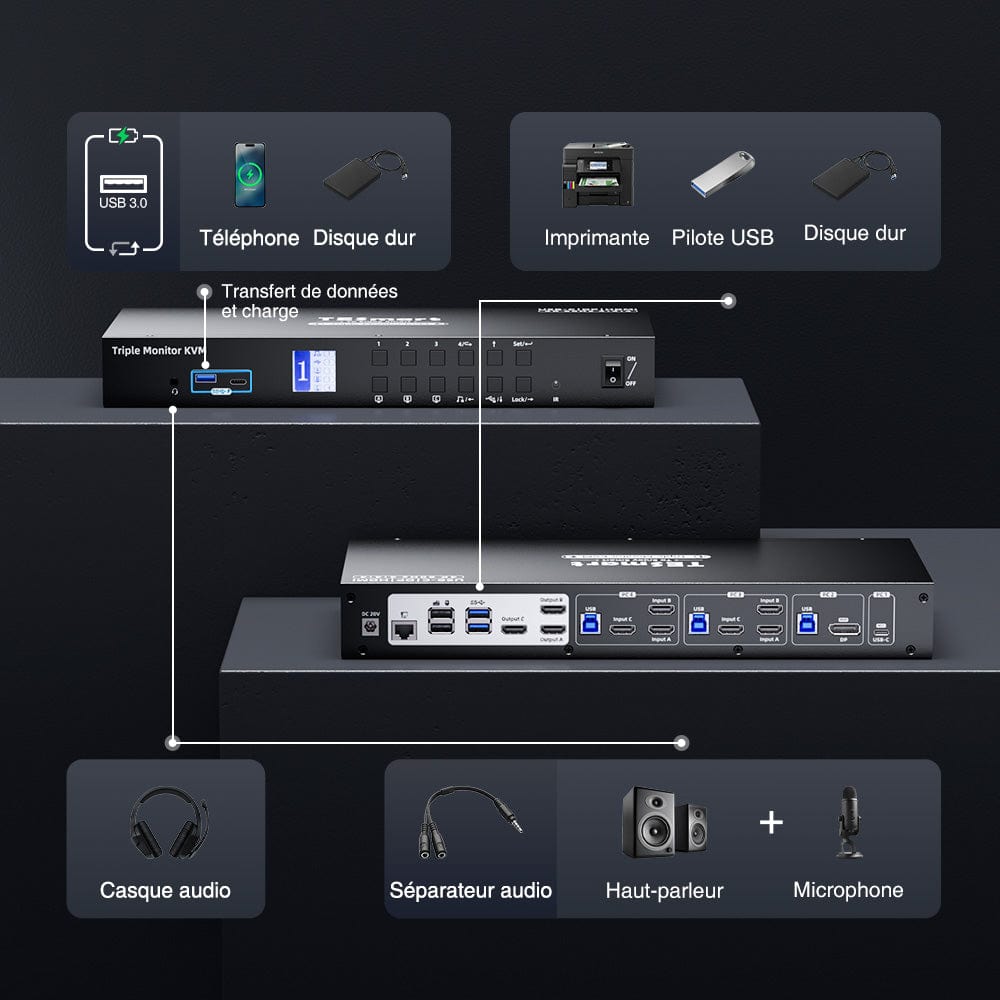

Attribuez les périphériques USB et audio au système souhaité.

Laissez les périphériques USB et audio compatibles connectés à un ordinateur pendant que vous changez d'écran ou de clavier/souris – pratique pour les appels, les enregistrements et les transferts de données.

06

Commutation sans débranchement

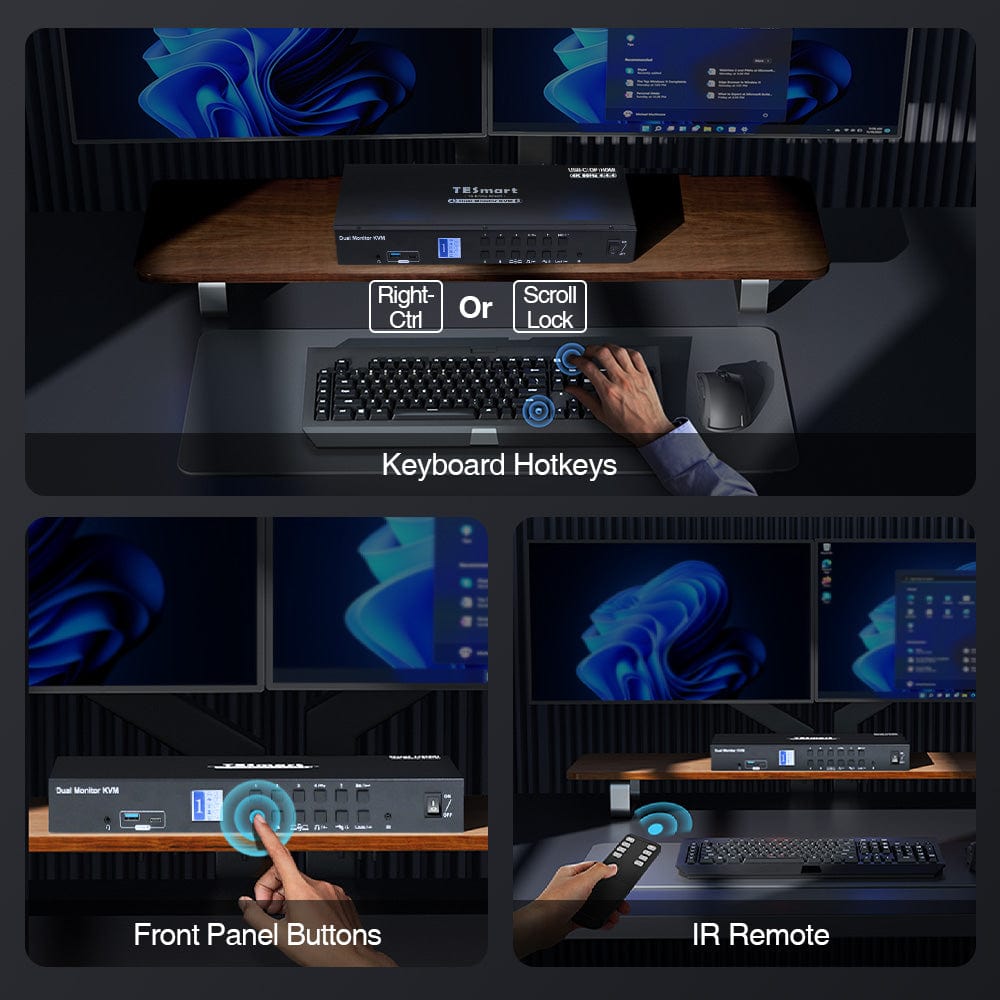

Basculez entre les systèmes à l'aide du panneau de commande, de la télécommande infrarouge, des touches de raccourci ou de la molette de la souris. Les écrans et les périphériques partagés restent connectés.

07

08

09

Données et assistance

Compatibilité et connexions

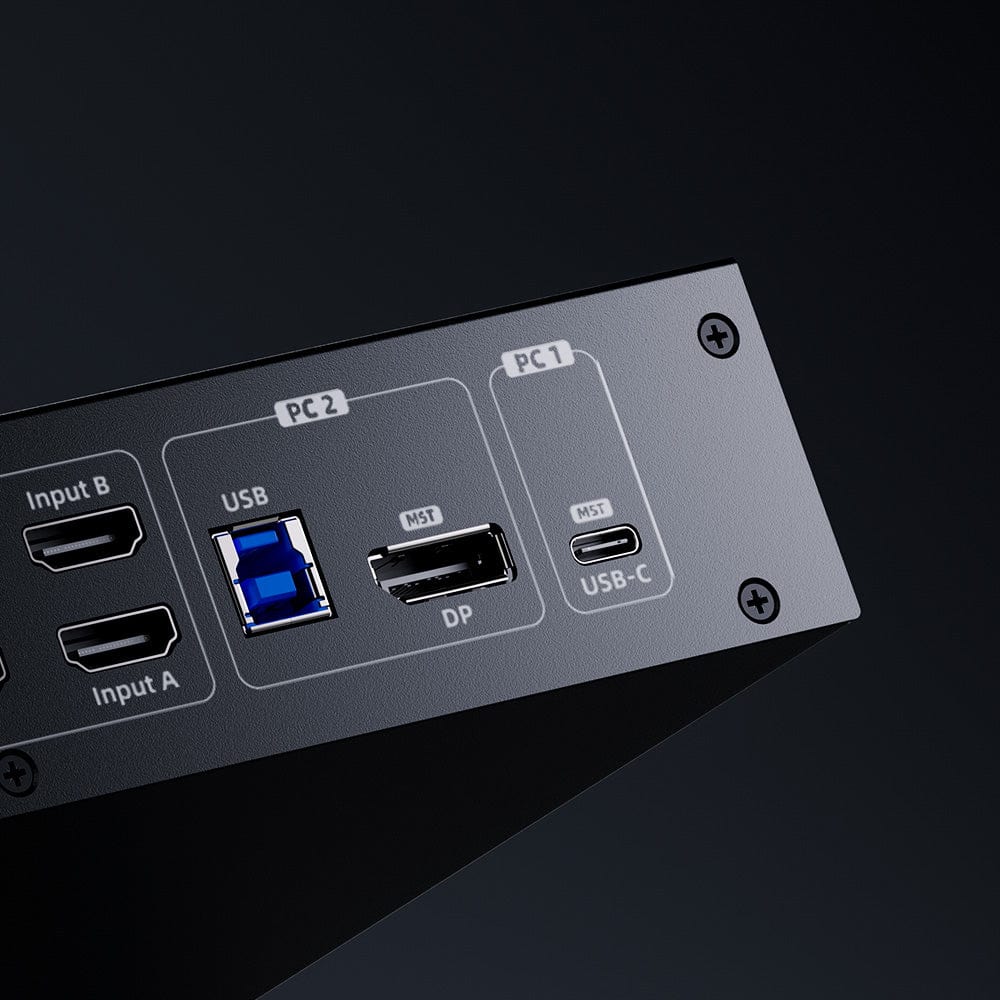

USB-C-Computereingänge
Der USB-C-Anschluss des Computers muss DisplayPort Alt Mode unterstützen. Für mehrere unabhängige externe Displays ist zusätzlich MST erforderlich. Die USB-C-MST-Eingänge übertragen Video, USB-Daten und Ladeleistung über ein Kabel.

Desktop-Eingänge
Verwenden Sie die an der jeweiligen Eingangsgruppe gekennzeichneten HDMI-/DisplayPort- und USB-Anschlüsse. Verbinden Sie alle Videoausgänge, die für die gewünschte Monitoranzahl benötigt werden.

MONITOR A–C – HDMI-Displays
Schließen Sie drei HDMI-Monitore an.

MST unter macOS und Linux
macOS unterstützt über DisplayPort MST keine unabhängigen erweiterten Displays wie Windows. Auch für Ubuntu und Linux werden MST-Einschränkungen angegeben. Über den MST-Anschluss kann ein Mac daher gespiegelte Bilder statt drei unabhängiger Desktops ausgeben.

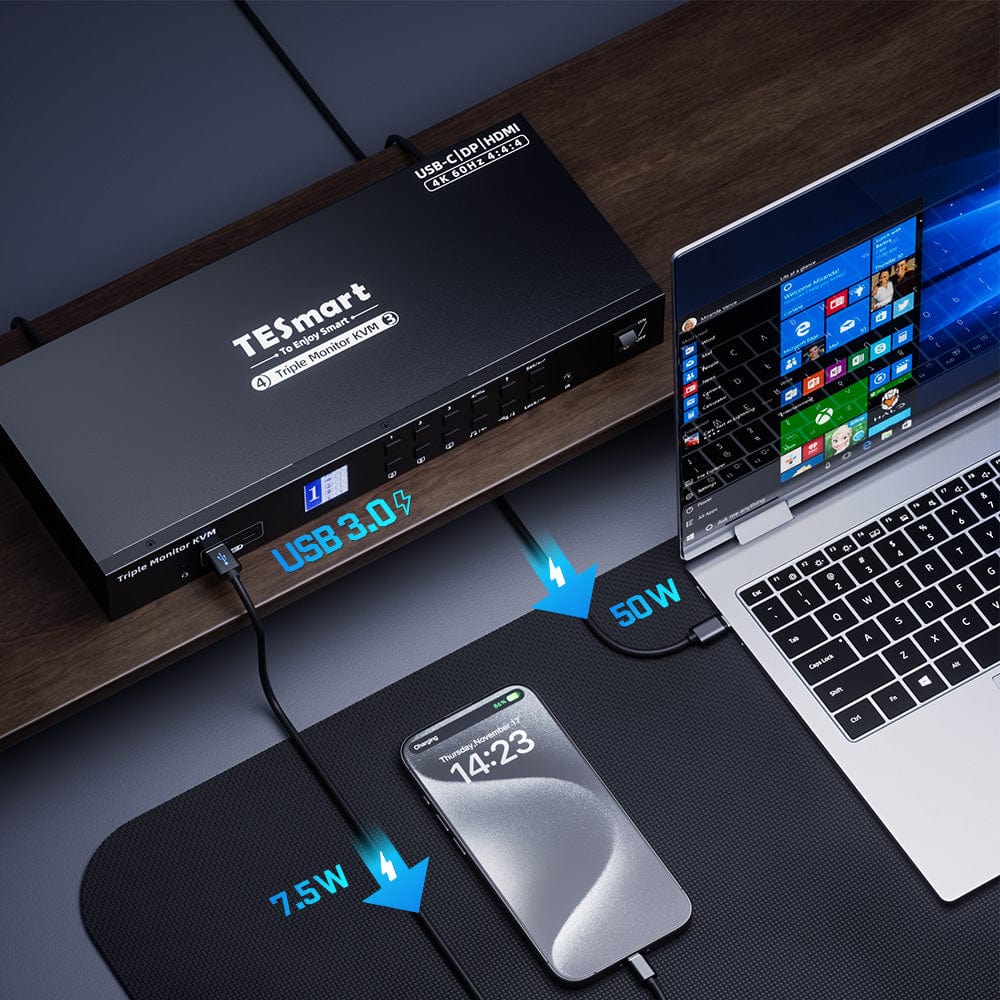

Ladefunktion
Bis zu 60 W erfordern einen kompatiblen USB-C-Computer und eine erfolgreiche 20-V-Power-Delivery-Aushandlung. Ohne diese kann die Ladeleistung geringer ausfallen. Einige ThinkPad-Yoga-/T-Modelle können die vollen 60 W möglicherweise nicht nutzen.

Données techniques

Computer-Eingänge: 4 gemischte Host-Verbindungen

Monitorausgänge: 3 × HDMI

Maximale Auflösung: Bis zu 4K@60Hz je unterstütztem Videopfad; die MST-Auflösung hängt von der Host-Bandbreite ab

USB-C-Video: DisplayPort Alt Mode mit MST auf kompatiblen Computern

MST: Auf kompatiblen Windows-Computern unterstützt

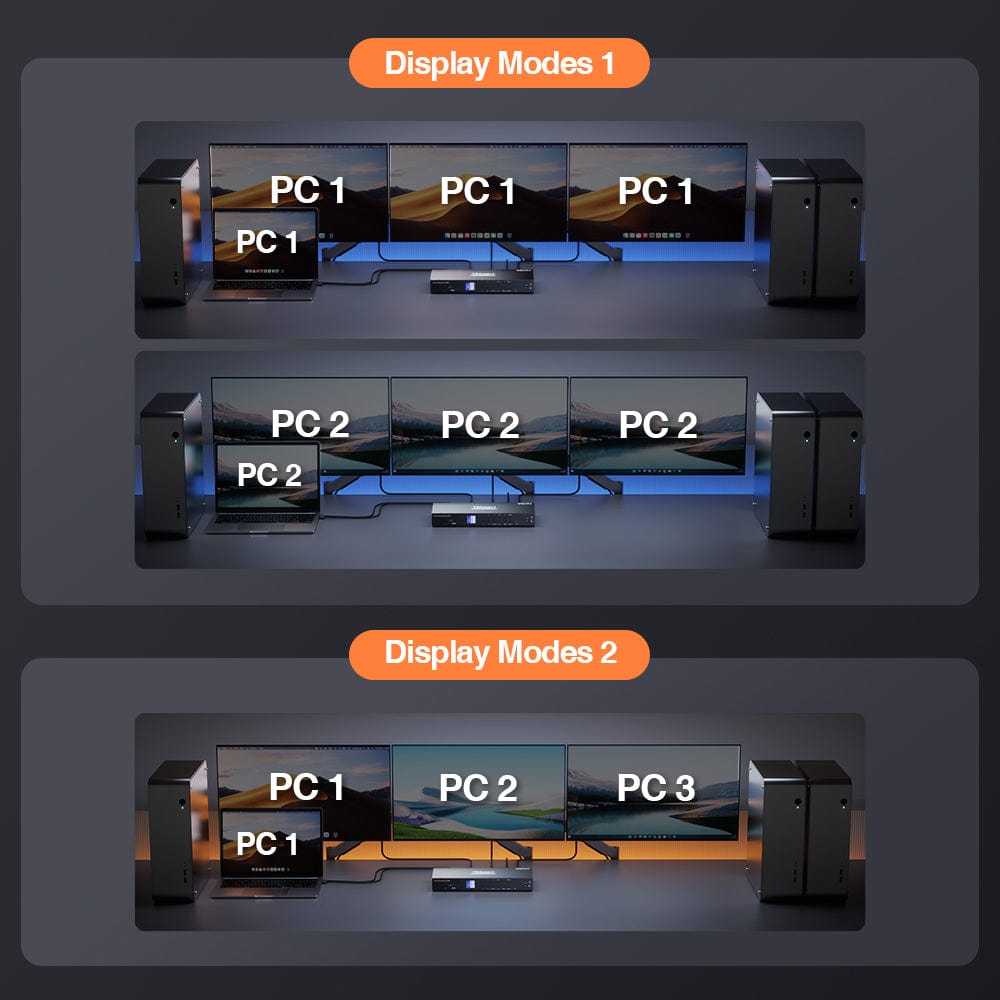

Displaymodi: Ein Computer auf drei Displays oder mehrere Computer auf unterschiedliche Displays verteilt

EDID: Integrierte EDID-Emulation

Gemeinsame USB-Anschlüsse: USB 3.2 Gen 1, bis zu 5 Gbit/s

Tastatur und Maus: Separate Anschlüsse

Audio: 3,5-mm-Audio-/Mikrofonanschluss

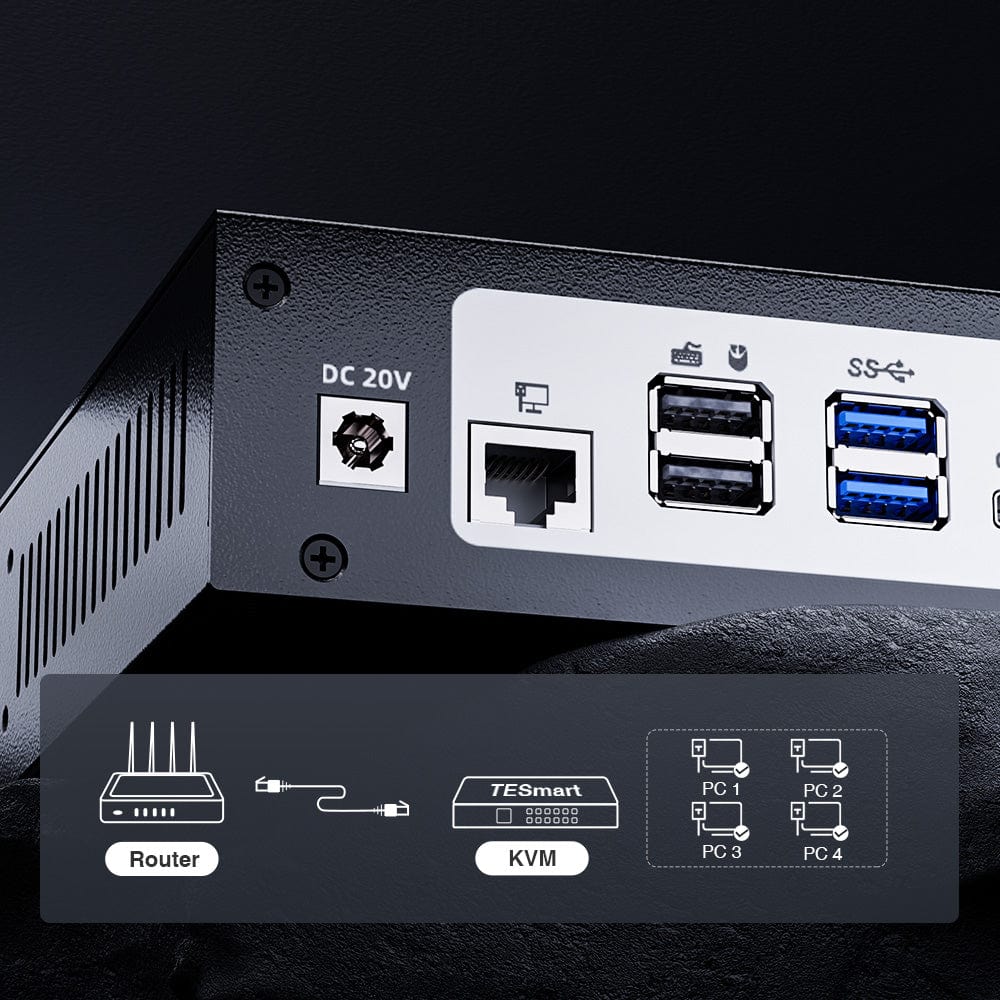

Netzwerk: Gigabit Ethernet, bis zu 1000 Mbit/s

Ladefunktion: Bis zu 60 W für kompatible USB-C-Computer; vordere USB-Ladeports

Fokussteuerung: USB- und Audio-Fokus-Sperre

Umschaltmethoden: Bedienfeld, IR, Hotkeys und Mausrad

Automatikfunktionen: Auto Scan

Stromversorgung: DC 20V

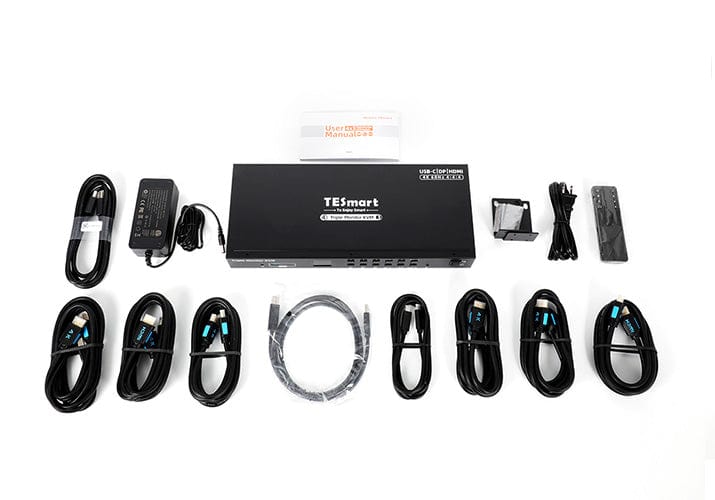

Contenu de la livraison

  • Commutateur KVM hybride 1×4×3

  • 2 × câbles KVM

  • 1 × télécommande infrarouge

  • Alimentation 1 × 20 V CC

  • 1 × manuel d'utilisation

  • 2 × angles de crémaillère

  • 4 × câbles DisplayPort

  • 2 × câble USB-C

Comparaison des produits

Sélectionnez un modèle dans les menus pour comparer les ports, la sortie image et les fonctionnalités communes. La vitesse réseau du HKS403 dépend de la version matérielle.

Découvrez toute la gamme

Modèle

HDC403-P23-N

Modèle

HDK403-P23

Modèle

DKS403-M24

Nombre d'ordinateurs

4 ordinateurs avec des ports différents

Nombre d'ordinateurs

4 ordinateurs

Nombre d'ordinateurs

4 ordinateurs

Connexions informatiques

Entrées informatiques mixtes HDMI, DisplayPort et USB-C + USB

Connexions informatiques

Par PC : HDMI + 2 × DisplayPort + USB

Connexions informatiques

Par PC : 3 ports DisplayPort + USB

Sorties moniteur

3 × HDMI

Sorties moniteur

3 × HDMI

Sorties moniteur

3 × DisplayPort

Sortie d'image

4K60 ; Connexion MST : 2 × 4K60 + 1 × 4K30

Sortie d'image

4K60

Sortie d'image

8K60/4K144

Périphériques USB partagés

USB 3.0/5 Gbit/s

Périphériques USB partagés

USB 3.0/5 Gbit/s

Périphériques USB partagés

USB 3.0/5 Gbit/s

Charger un ordinateur portable

Jusqu'à 60 W sur les ordinateurs compatibles USB-C

Charger un ordinateur portable

Non

Charger un ordinateur portable

Non

Accès au réseau partagé

1000 Mbit/s

Accès au réseau partagé

1000 Mbit/s

Accès au réseau partagé

1000 Mbit/s

Émulation EDID

Oui

Émulation EDID

Oui

Émulation EDID

Oui

Fonctionnement multi-moniteurs

MST sur les ordinateurs compatibles USB-C/DisplayPort

Fonctionnement multi-moniteurs

Sorties vidéo séparées sur chaque ordinateur

Fonctionnement multi-moniteurs

Sorties vidéo séparées sur chaque ordinateur

Surveiller les exigences

Windows MST est requis pour les écrans étendus indépendamment ; vérifiez la compatibilité de votre ordinateur avec cette version matérielle.

Surveiller les exigences

Chaque ordinateur doit pouvoir gérer 3 écrans.

Surveiller les exigences

Chaque ordinateur doit pouvoir gérer 3 écrans.

Questions fréquemment posées

Vous trouverez d'autres réponses dans notre Centre d'aide.

[Compatibilité] Quels ordinateurs USB-C sont compatibles avec l'entrée MST du HDC403-P23-N ?

Le port USB-C requiert le mode alternatif DisplayPort. Pour l'affichage étendu sur plusieurs écrans indépendamment via une seule connexion USB-C, l'ordinateur doit également prendre en charge le mode MST.

[Compatibilité] Un Mac peut-il utiliser trois écrans supplémentaires via USB-C MST ?

Contrairement à Windows, macOS ne prend pas en charge de manière indépendante les écrans MST étendus. Au niveau de l'entrée MST, un Mac peut soit dupliquer l'affichage, soit se limiter à son nombre natif d'écrans externes.

[Compatibilité] Quelle est la résolution d'affichage maximale possible ?

Conformément aux instructions 4K@60Hz auf Connexions prises en charge. Avec trois écrans via MST, la répartition de la résolution dépend de la bande passante de l'ordinateur, du système d'exploitation et des écrans.

[Fonctions] Un ordinateur peut-il utiliser les trois écrans simultanément ?

Oui, à condition que sa connexion fournisse les trois flux vidéo requis. Le commutateur KVM peut également affecter différents ordinateurs à différents moniteurs.

[Relations] Est-il possible de partager des périphériques Ethernet et USB ?

Oui. Les ports Gigabit Ethernet et USB 3.2 Gen 1 sont disponibles pour les périphériques partagés compatibles.

[Charger] Le chargeur HDC403-P23-N peut-il recharger un ordinateur portable USB-C ?

Oui. Les ordinateurs compatibles USB-C reçoivent jusqu'à 60 W, à condition qu'ils prennent en charge la négociation de l'alimentation 20 V requise.

[Fonctions] Les connexions USB ou audio peuvent-elles rester connectées à un ordinateur lors du changement d'affichage ?

Oui. Conformément aux instructions, les périphériques USB et audio peuvent être attribués indépendamment à un ordinateur.

[Changer] Comment puis-je passer d'un système connecté à un autre ?

Via le panneau de commande, la télécommande infrarouge, les raccourcis clavier ou la molette de la souris.

[Fonctions] Le modèle HDC403-P23-N prend-il en charge la numérisation automatique ?

Oui. La fonction Auto-Scan permet de basculer entre les systèmes connectés à intervalles réguliers, par exemple à des fins de surveillance.

Comment connecter les ordinateurs au HDC403-P23-N ?

Les PC1 et PC2 utilisent l'USB-C. Les PC3 et PC4 nécessitent chacun deux connexions DisplayPort, une connexion HDMI et un port USB. Connectez trois moniteurs HDMI aux sorties KVM.
