KVM HDMI+DP 2×2 | 8K60/4K144 et EDID
HDK202-M24: 2 PCs mit HDMI- und DisplayPort-Ausgängen teilen 2 HDMI-Monitore, Tastatur und Maus – mit bis zu 8K60/4K144 und EDID.
Monitorkonfiguration
Max. Auflösung
Gerätekonfiguration
Farbdarstellung
Gaming
Stabile Anzeige
Netzwerksteuerung
KVM HDMI+DP 2×2 | 8K60/4K144 et EDID
Warum HDK202-M24?
Übersicht
01
Stabile Displayausgabe bei hoher Bandbreite

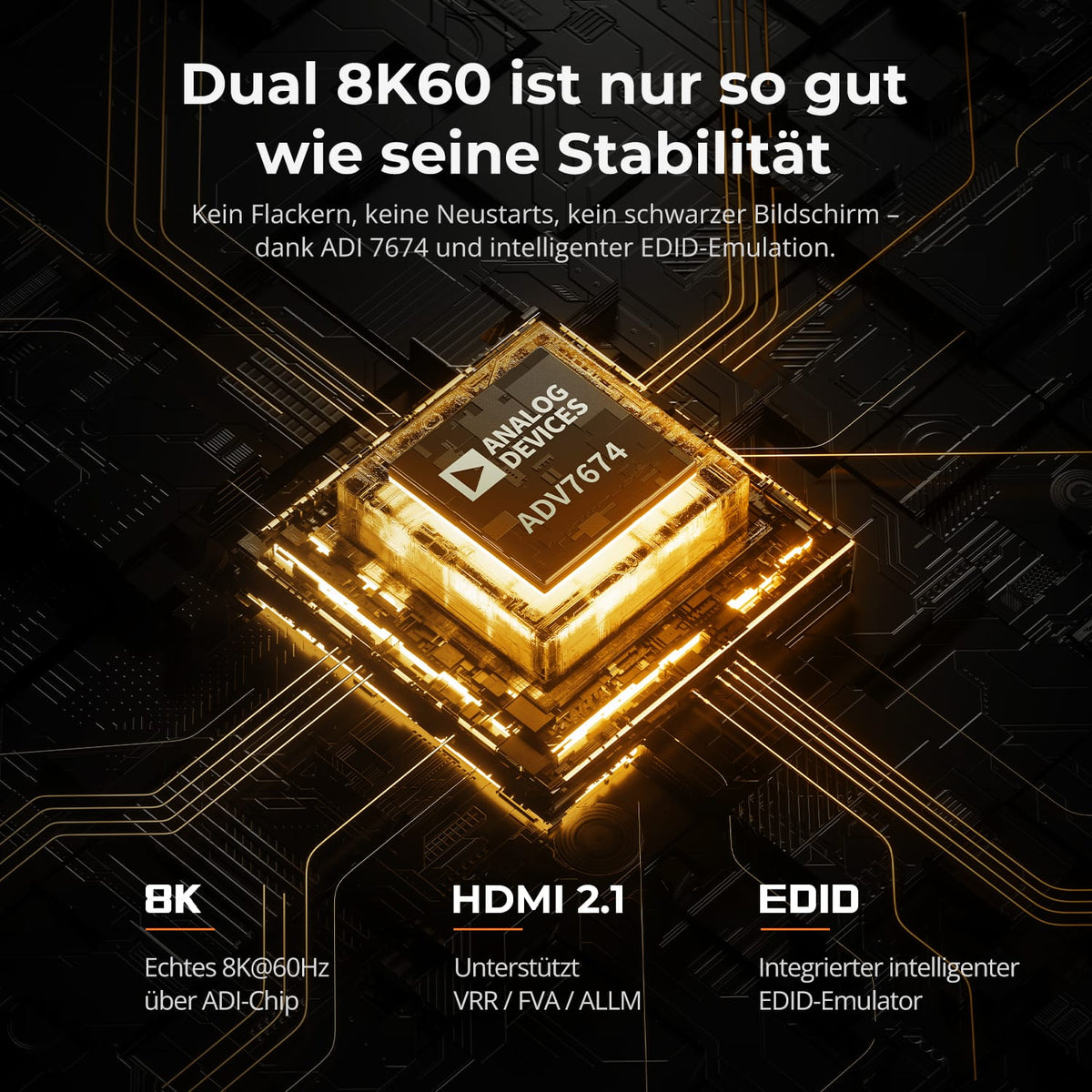

ADV-7674-Decodierung und EDID-Emulation unterstützen zwei stabile HDMI-2.1-Verbindungen bei hoher Bandbreite – für kreative Arbeit mit hoher Auflösung und Gaming mit hoher Bildwiederholrate.
02
Zweimal 4K mit hoher Bildwiederholrate
Zweimal 4K120 HDR mit 12 Bit sowie bis zu 4K144/165 über DSC. VRR, FVA und ALLM unterstützen flüssige Bilder und geringe Latenz. Alle Komponenten müssen das gewählte Format unterstützen.
03

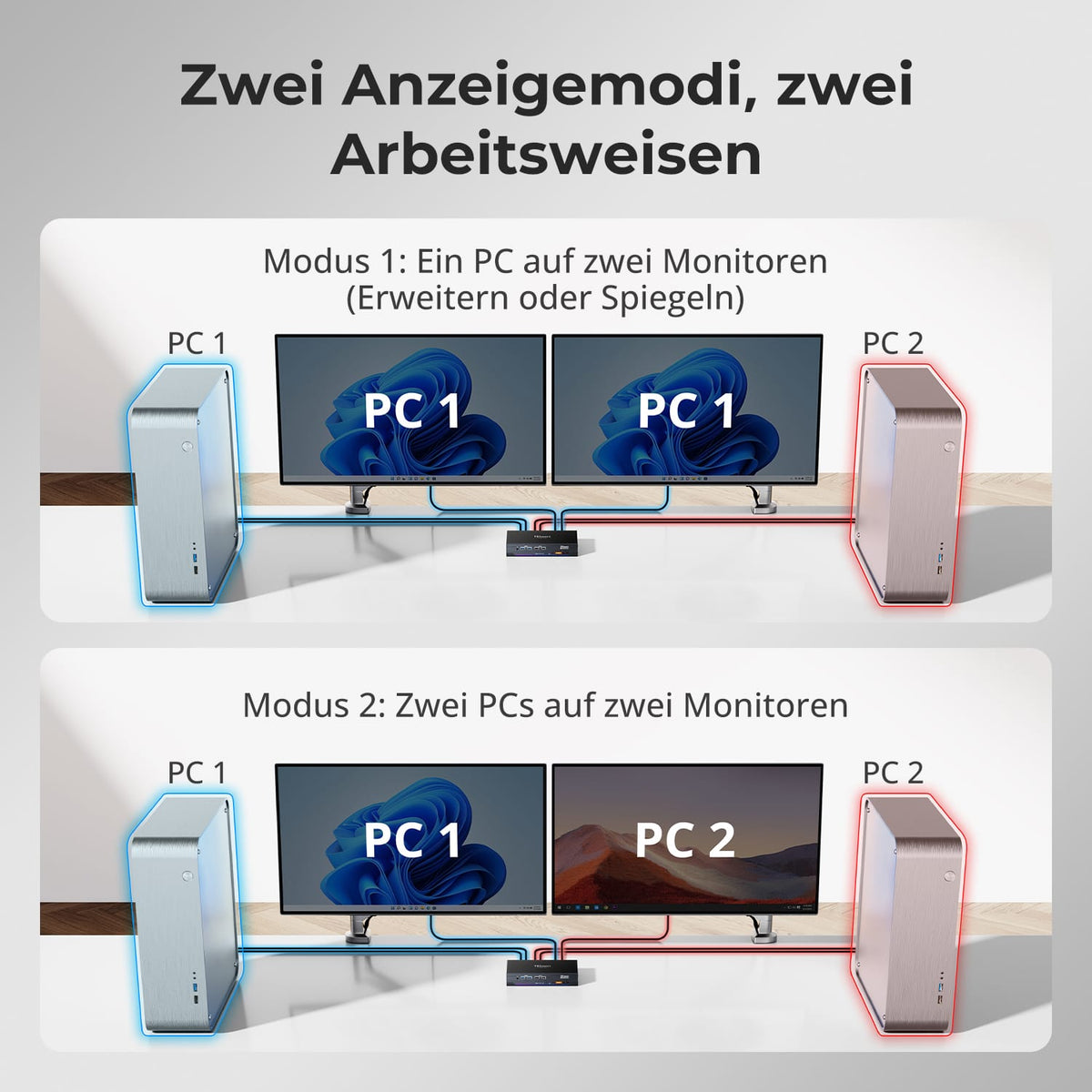

Zwei Monitore, zwei Arbeitsweisen
Zeigen Sie einen Computer auf beiden Monitoren erweitert oder gespiegelt. Alternativ zeigt jeder Monitor ein anderes System. Wechseln Sie die Tastatur-/Maussteuerung, während beide sichtbar bleiben.
04
Die passende Auflösung für Details und Tempo

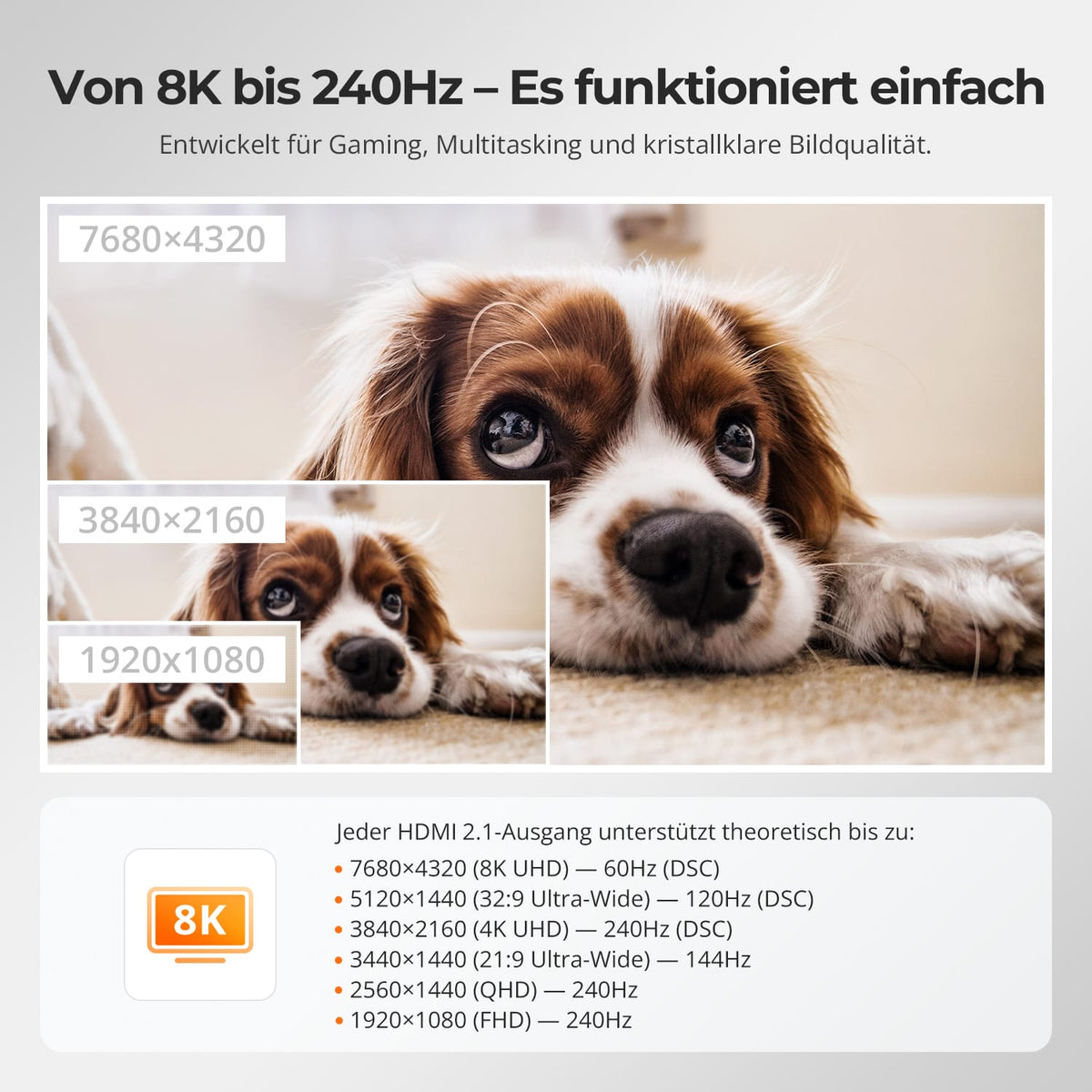

Je Ausgang werden HDMI-2.1-Formate bis 8K60, 5120×1440 bei 120 Hz, 4K240 über DSC, 3440×1440 bei 144 Hz sowie 1440p oder 1080p bei 240 Hz unterstützt – abhängig von Hardware und Kabeln.
05

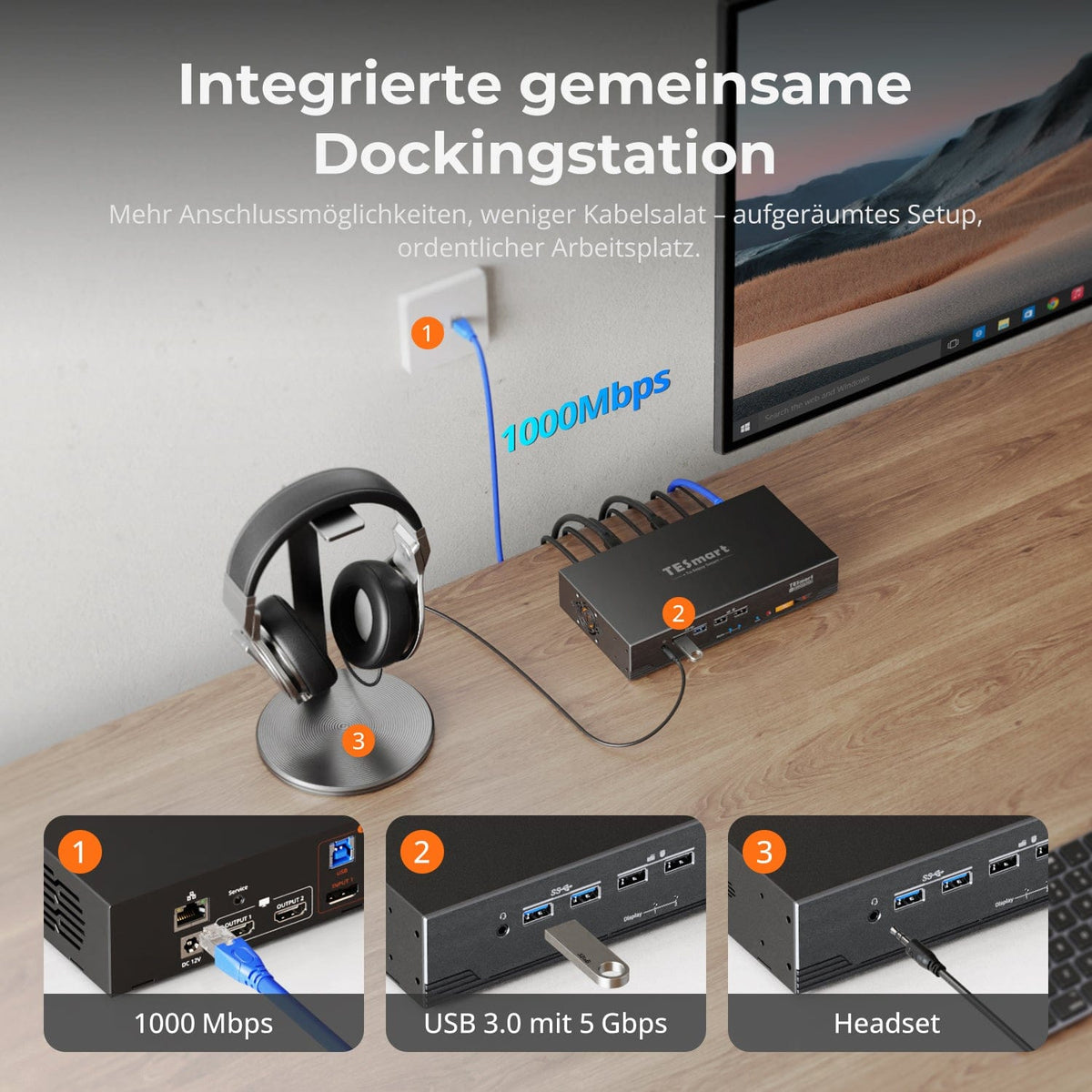

Ein Dock für beide Computer

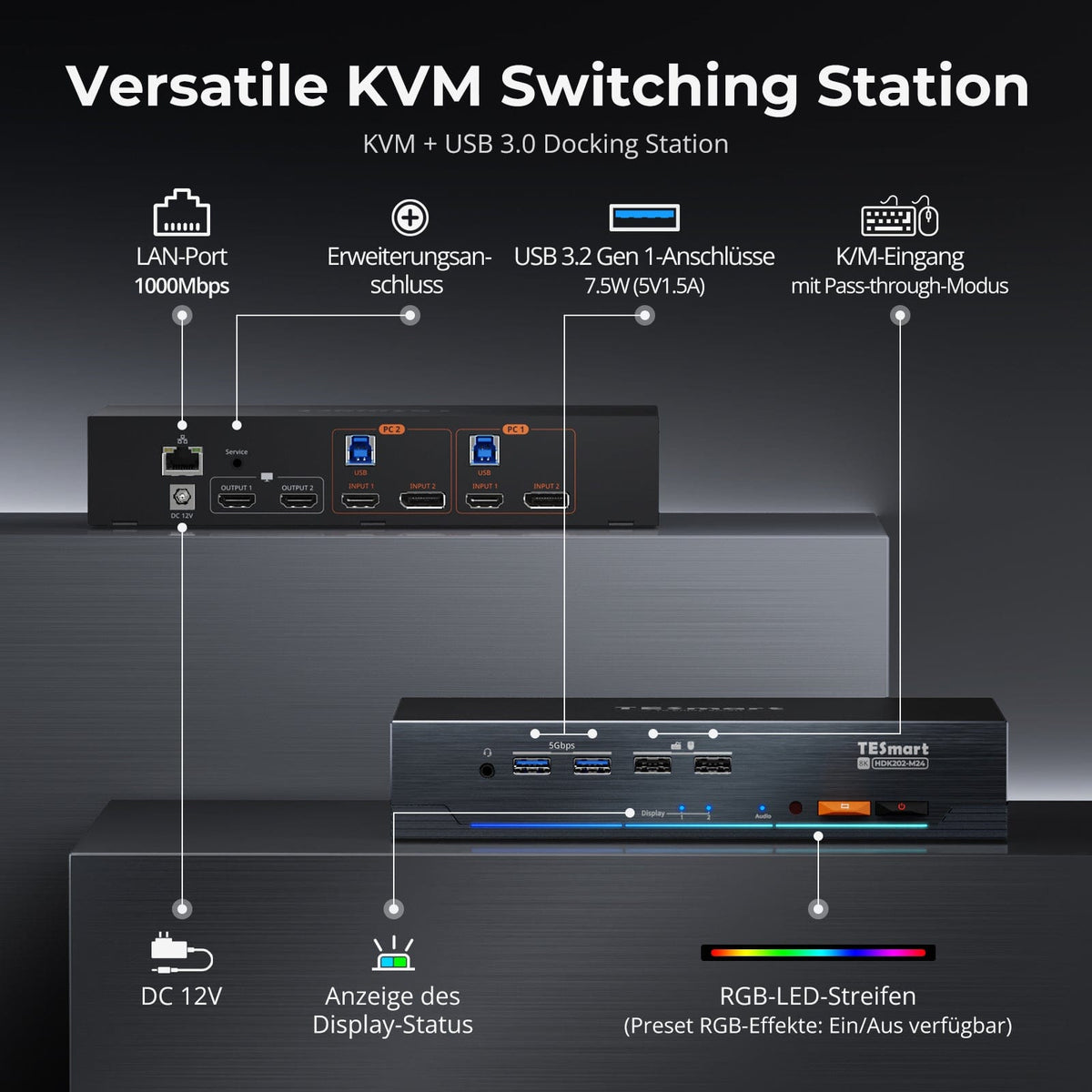

Beide Computer teilen Gigabit Ethernet mit 1000 Mbit/s, USB-3.0-Geräte und integrierte Audio-/Mikrofonanschlüsse. Mehr Anschlüsse, weniger Kabel und Adapter auf dem Schreibtisch.
06

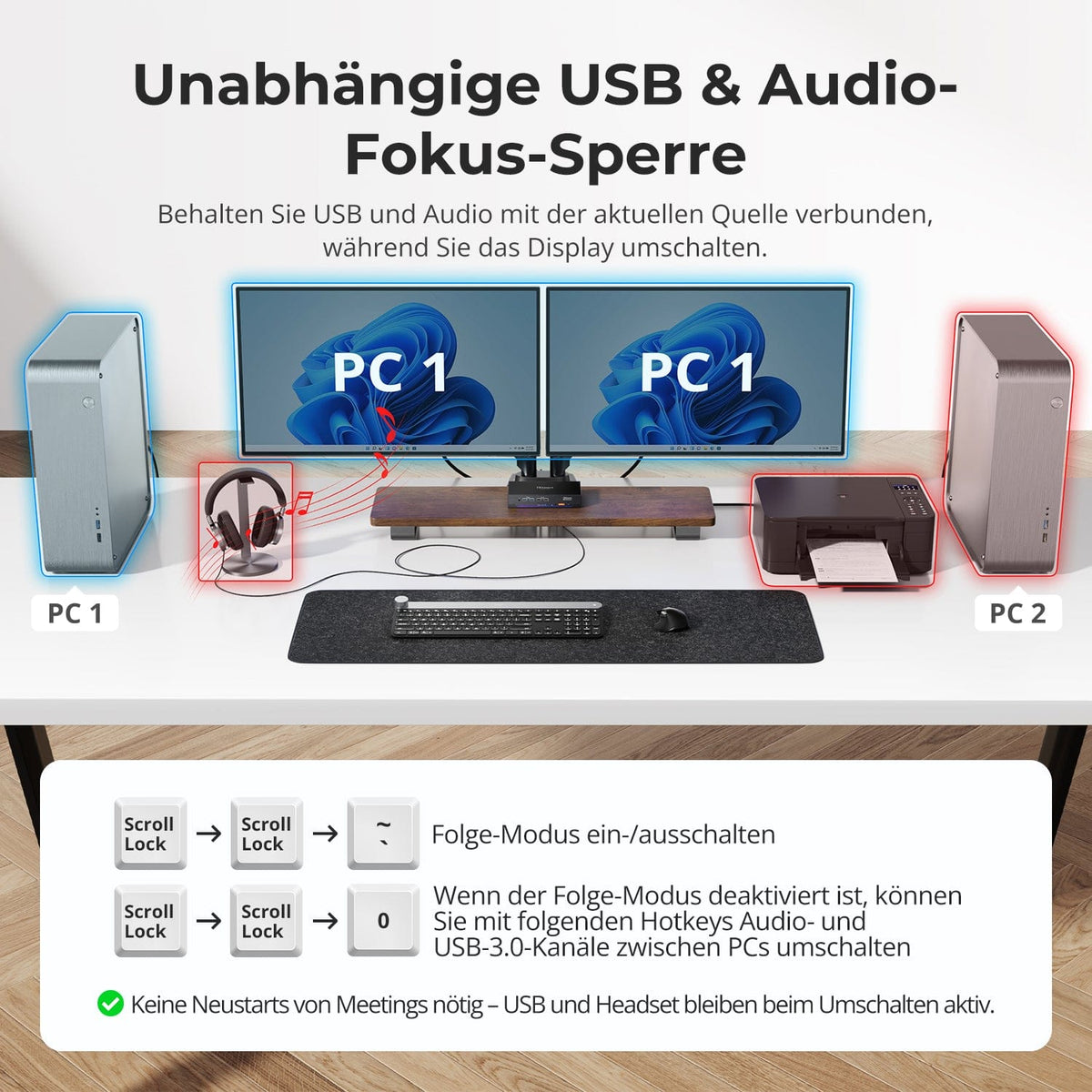

USB und Audio beim gewünschten Computer lassen
Im Follow Mode folgen gemeinsame USB-Geräte und Audio der Tastatur-/Maussteuerung. Deaktivieren Sie ihn, wenn Laufwerk, Headset oder andere Geräte beim Wechsel an einem Computer bleiben sollen.
07
08
09
Daten & Support
Kompatibilität & Anschlüsse
Technische Daten
Anleitungen & Downloads

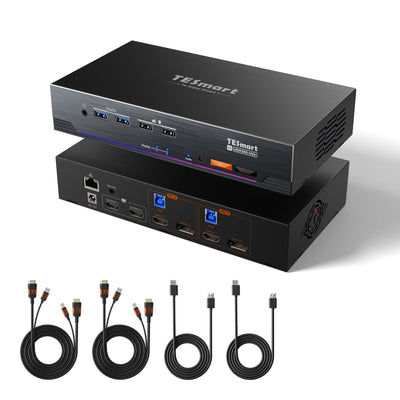

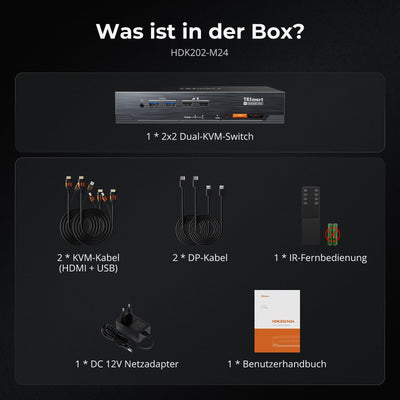

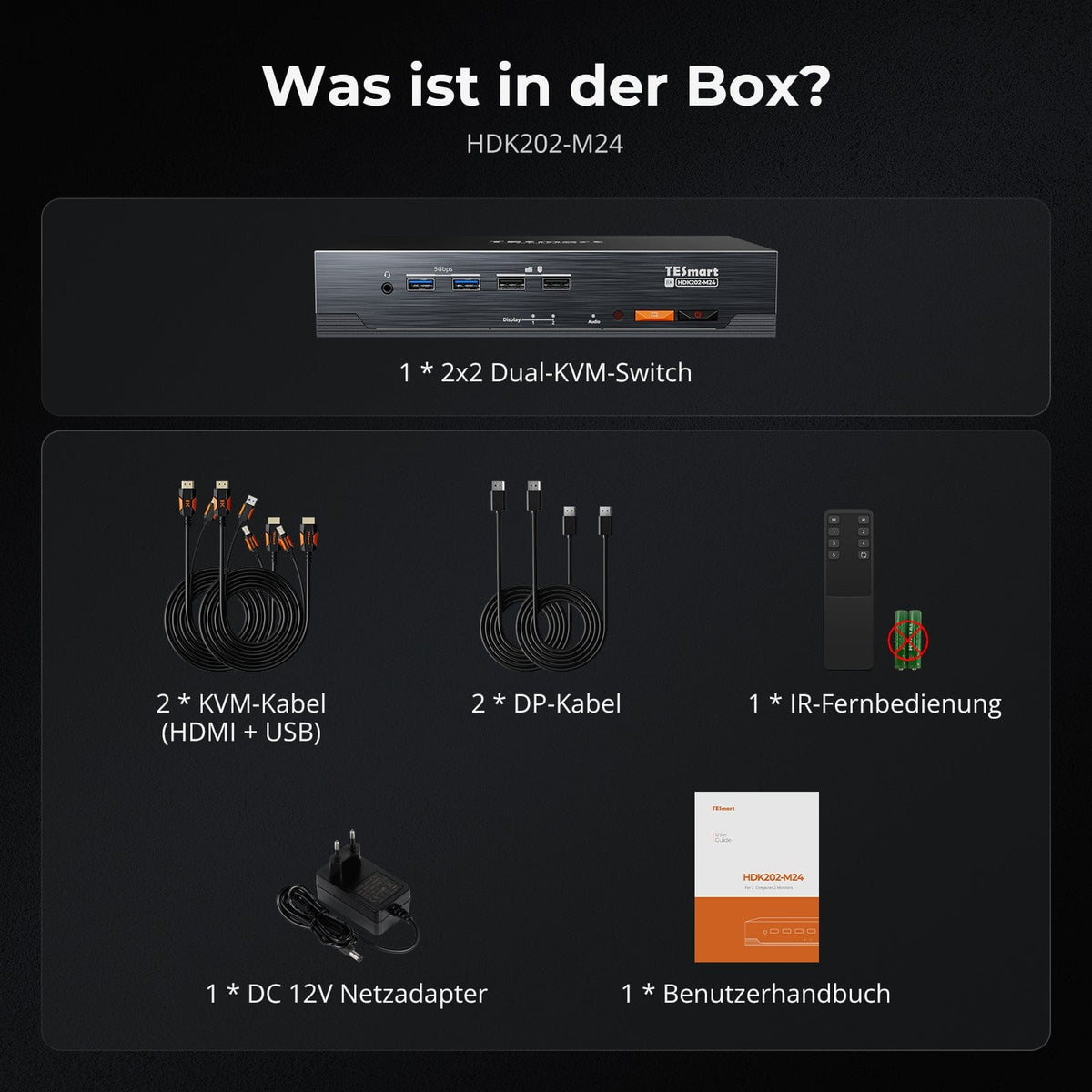

Lieferumfang

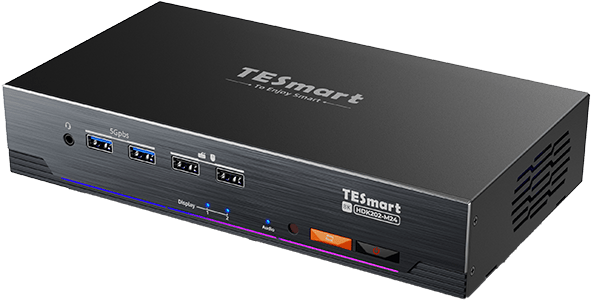

1 × HDK202-M24 KVM-Switch

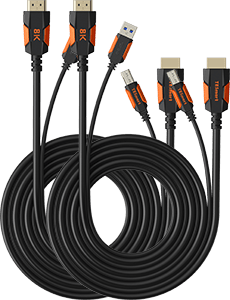

2 × KVM-Kabel (HDMI + USB)

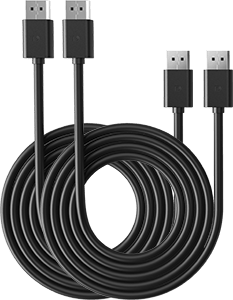

2 × DisplayPort-Kabel
1 × 12-V-DC-Netzteil
1 × IR-Fernbedienung

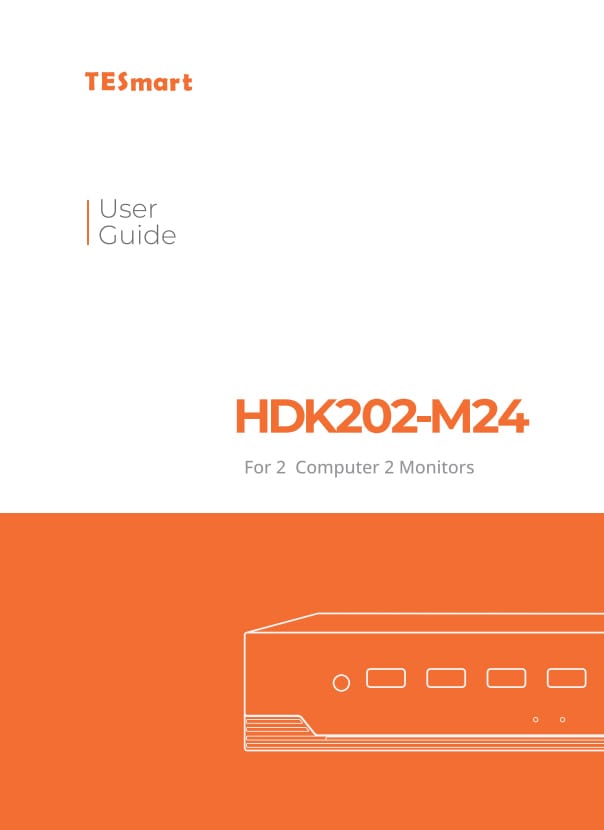

1 × Bedienungsanleitung
Passende Modelle vergleichen
Wählen Sie die Modelle in den Menüs aus, um Anschlüsse, Bildausgabe und gemeinsam nutzbare Funktionen zu vergleichen.
Modell
HDK202-M24
Modell
HDK202-P23-V2
Modell
DKS202-M24
Computeranzahl
2 Computer
Computeranzahl
2 Computer
Computeranzahl
2 Computer
Computeranschlüsse
Je PC: HDMI + DisplayPort + USB
Computeranschlüsse
Je PC: HDMI + DisplayPort + USB
Computeranschlüsse
Je PC: 2 × DisplayPort + USB
Monitorausgänge
2 × HDMI
Monitorausgänge
2 × HDMI
Monitorausgänge
2 × DisplayPort
Bildausgabe
8K60 / 4K144
Bildausgabe
4K60
Bildausgabe
8K60 / 4K144
Gemeinsame USB-Geräte
USB 3.0 / 5 Gbit/s
Gemeinsame USB-Geräte
USB 3.0 / 5 Gbit/s
Gemeinsame USB-Geräte
USB 3.0 / 5 Gbit/s
Laptop laden
Laptop laden
Laptop laden
Gemeinsamer Netzwerkzugang
1000 Mbit/s
Gemeinsamer Netzwerkzugang
Gemeinsamer Netzwerkzugang
1000 Mbit/s
EDID-Emulation
EDID-Emulation
Nur im Anzeigemodus 1
EDID-Emulation
Mehrmonitorbetrieb
Separate Videoausgänge an jedem Computer
Mehrmonitorbetrieb
Separate Videoausgänge an jedem Computer
Mehrmonitorbetrieb
Separate Videoausgänge an jedem Computer
Monitorvoraussetzungen
Jeder Computer muss 2 Monitore ansteuern können
Monitorvoraussetzungen
Jeder Computer muss 2 Monitore ansteuern können
Monitorvoraussetzungen
Jeder Computer muss 2 Monitore ansteuern können
Häufige Fragen
Antworten zur Kompatibilität, zu Funktionen und zur Einrichtung des HDK202-M24.
[Kompatibilität] Welche Computer und Monitore unterstützt HDK202-M24?
Verbinden Sie zwei Computer und zwei HDMI-Monitore. Jeder Computer benötigt einen HDMI-Ausgang, einen DisplayPort-Ausgang und eine USB-Verbindung zur passenden KVM-Eingangsgruppe.
[Kompatibilität] Welche Betriebssysteme werden unterstützt?
Unterstützt werden Windows, macOS und Linux einschließlich Raspberry Pi. Grundlegende KVM-Funktionen arbeiten per Plug-and-Play. Der Computer muss den gewählten Displaymodus unterstützen.
[Kompatibilität] Was wird für 8K oder hohe 4K-Bildwiederholraten benötigt?
Grafikhardware, Betriebssystem, Monitore und Kabel müssen das gewählte HDMI-2.1- oder DisplayPort-1.4-Format unterstützen. Die vorliegenden Unterlagen enthalten widersprüchliche Angaben dazu, ob 8K60 DSC benötigt und welche maximale Bildwiederholrate bei zwei 4K-Monitoren möglich ist. Diese Angaben müssen vor der Veröffentlichung anhand der endgültigen Produktunterlagen bestätigt werden.
[Kompatibilität] Funktionieren Bluetooth-Tastatur und -Maus?
Nein. Laut Produktinformationen werden Bluetooth-Tastaturen und -Mäuse nicht unterstützt. Nutzen Sie kabelgebundene USB-Geräte an den vorgesehenen Tastatur-/Maus-Ports.
[Funktionen] Welche Modi gibt es für zwei Monitore?
Nutzen Sie einen Computer auf beiden Monitoren, erweitert oder gespiegelt, oder zeigen Sie auf jedem Monitor einen Computer an. Im gemischten Modus wechseln Sie die Tastatur-/Maussteuerung per Hotkey.

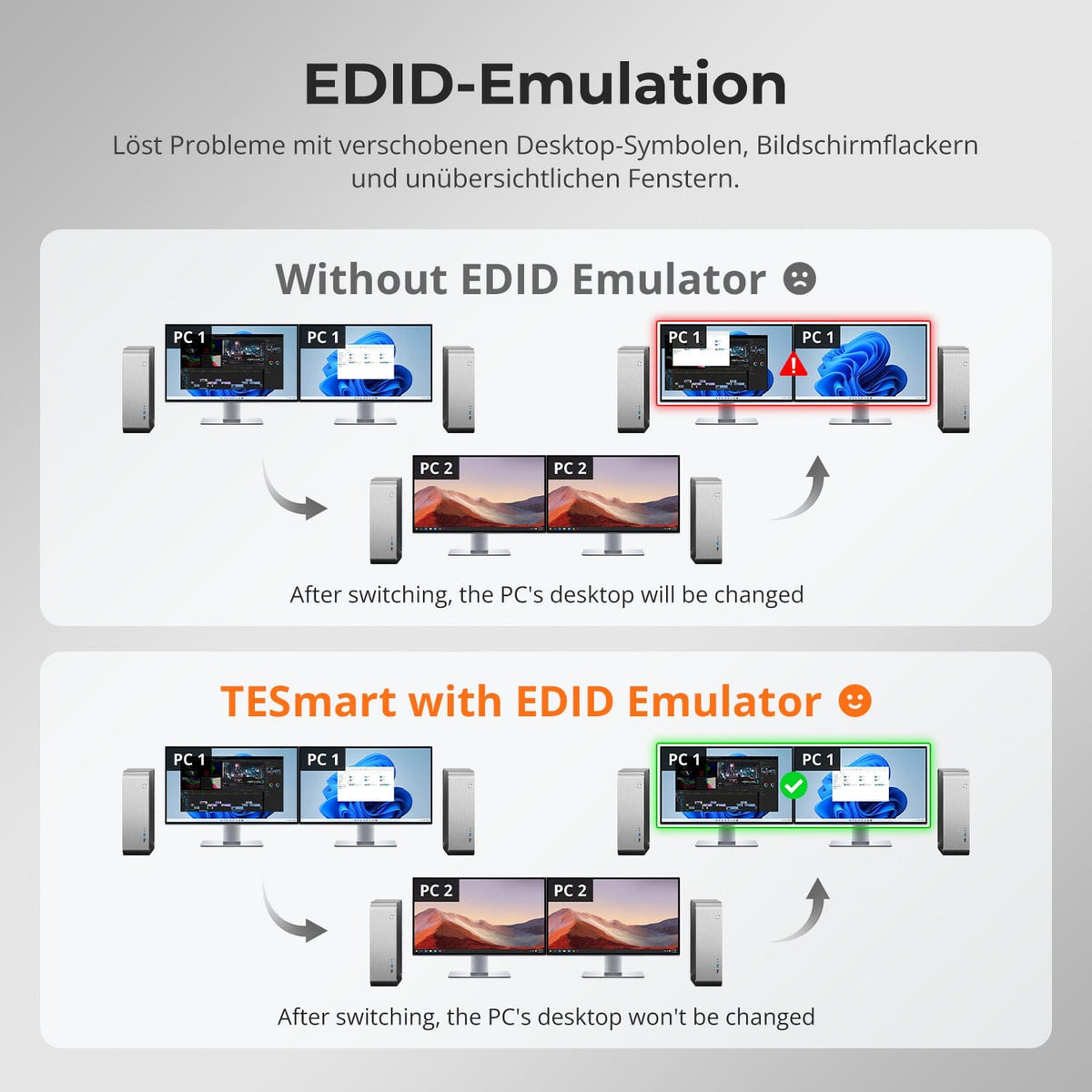

[Funktionen] Was bewirkt die EDID-Emulation?
EDID-Emulation hält die Displayinformationen für beide Computer bereit. Sie hilft, Fensterpositionen zu erhalten und Flackern, schwarze Bildschirme sowie eine neue Anordnung des Desktops beim Umschalten zu reduzieren.
[Funktionen] Welche Video- und Gaming-Funktionen werden unterstützt?
Laut Anleitung HDMI 2.1, HDCP 2.3, DSC 1.2a, HDR10, Dolby Vision, VRR, FVA und ALLM. Quelle, Display und Kabel müssen die gewünschte Funktion unterstützen.
[Anschlüsse] Welche Geräte können beide Computer teilen?
USB 3.2 Gen 1 verbindet kompatible Laufwerke, Webcams und andere Geräte mit bis zu 5 Gbit/s. Beide Computer teilen auch 3,5-mm-Audio/Mikrofon und Gigabit Ethernet.
[Anschlüsse] Können beide Computer einen Netzwerkanschluss teilen?
Ja. Verbinden Sie LAN mit Router oder Netzwerk-Switch. Beide Computer nutzen Gigabit Ethernet über USB. Der Netzwerkadapter lässt sich per Hotkey deaktivieren, wenn Sie WLAN bevorzugen.
[Funktionen] Was ist der Follow Mode?
Im Follow Mode folgen gemeinsame USB-Geräte und Audio der Tastatur-/Maussteuerung. Deaktivieren Sie ihn, wenn diese Geräte bei einem Computer bleiben sollen, während Sie Displayausgabe oder Steuerung wechseln.
[Funktionen] Welche Lüftermodi gibt es?
Vier Modi: Aus, temperaturgesteuert Automatisch, dauerhaft Niedrig und dauerhaft Hoch. Standardmäßig ist Modus 2, Automatisch, eingestellt.
[Einrichtung] Wie schließe ich HDK202-M24 an?

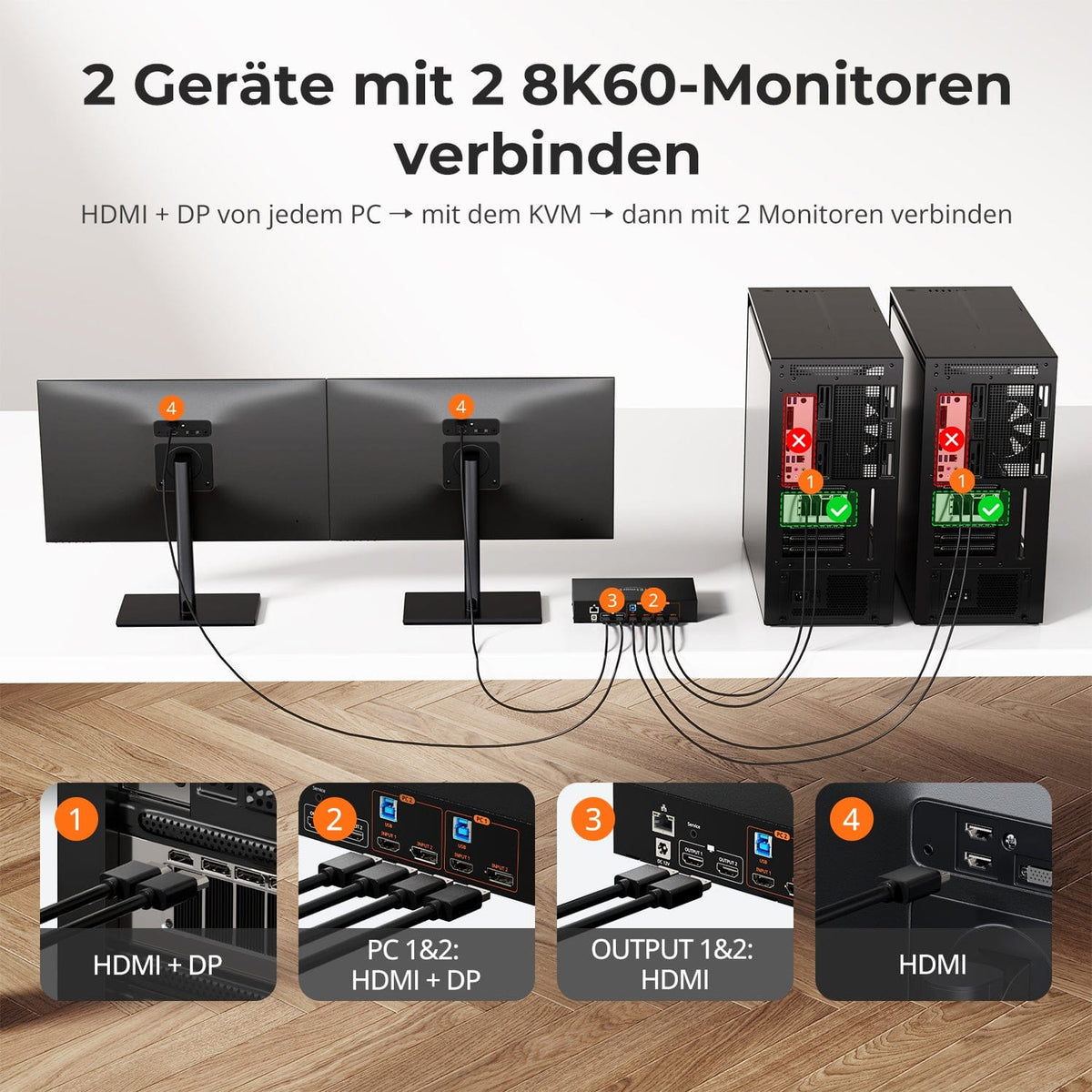

Verbinden Sie jeden Computer über HDMI, DisplayPort und USB mit seiner Eingangsgruppe. Schließen Sie zwei HDMI-Monitore, Tastatur, Maus, gemeinsame Geräte, Audio, LAN und 12-V-Versorgung an.
[Umschalten] Wie wechsle ich zwischen den Computern?

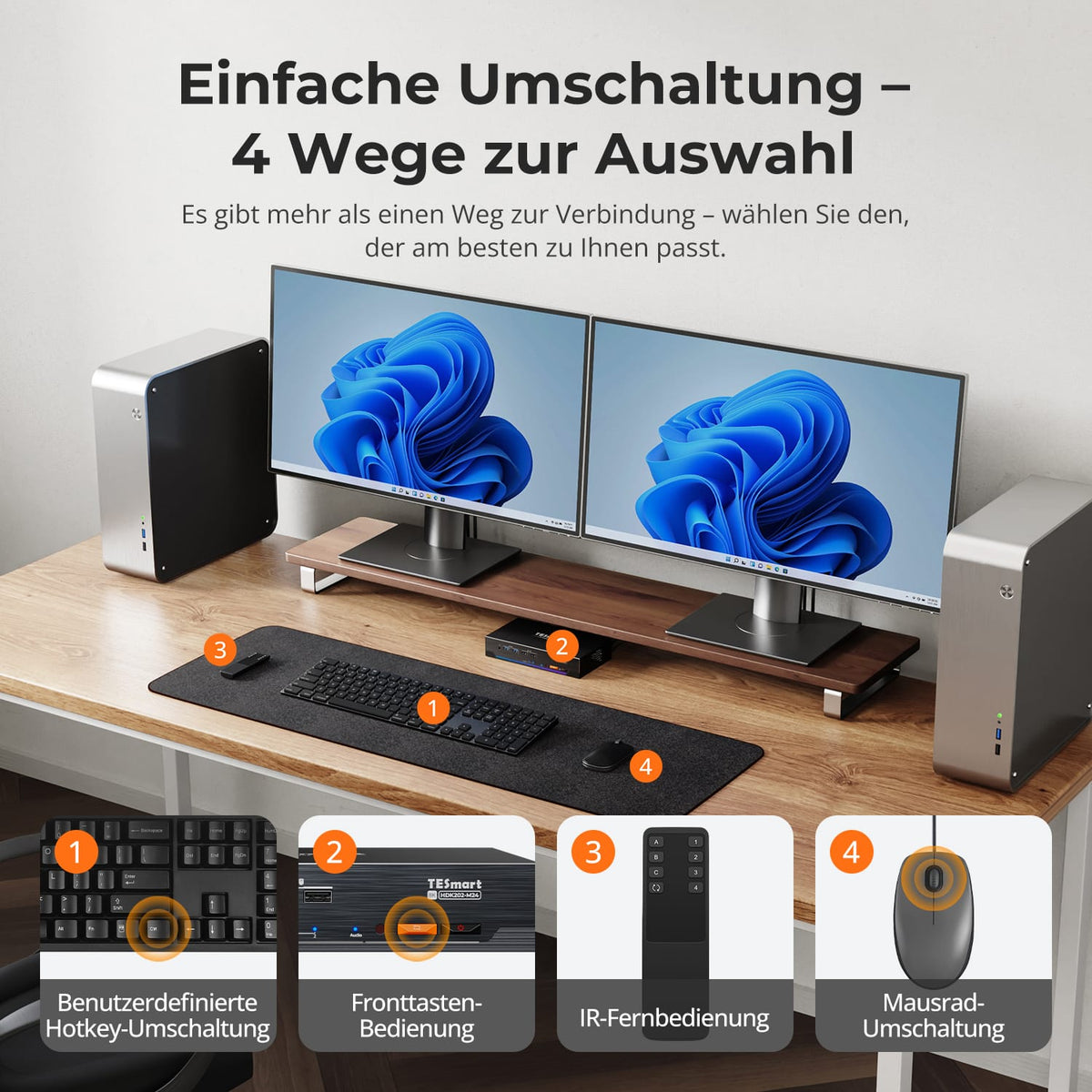

Per Eingangstaste, IR-Fernbedienung, Hotkeys oder Mausrad. Die Mausradfunktion ist standardmäßig deaktiviert und muss zunächst aktiviert werden.
[Umschalten] Welche Taste löst Hotkeys standardmäßig aus?
Standardmäßig zweimal die rechte Strg-Taste und dann den Befehl drücken. Die Tastatur muss am vorgesehenen Tastatur-/Maus-Port angeschlossen sein.
[Einrichtung] Was tun, wenn Hotkeys oder Maus nicht richtig funktionieren?

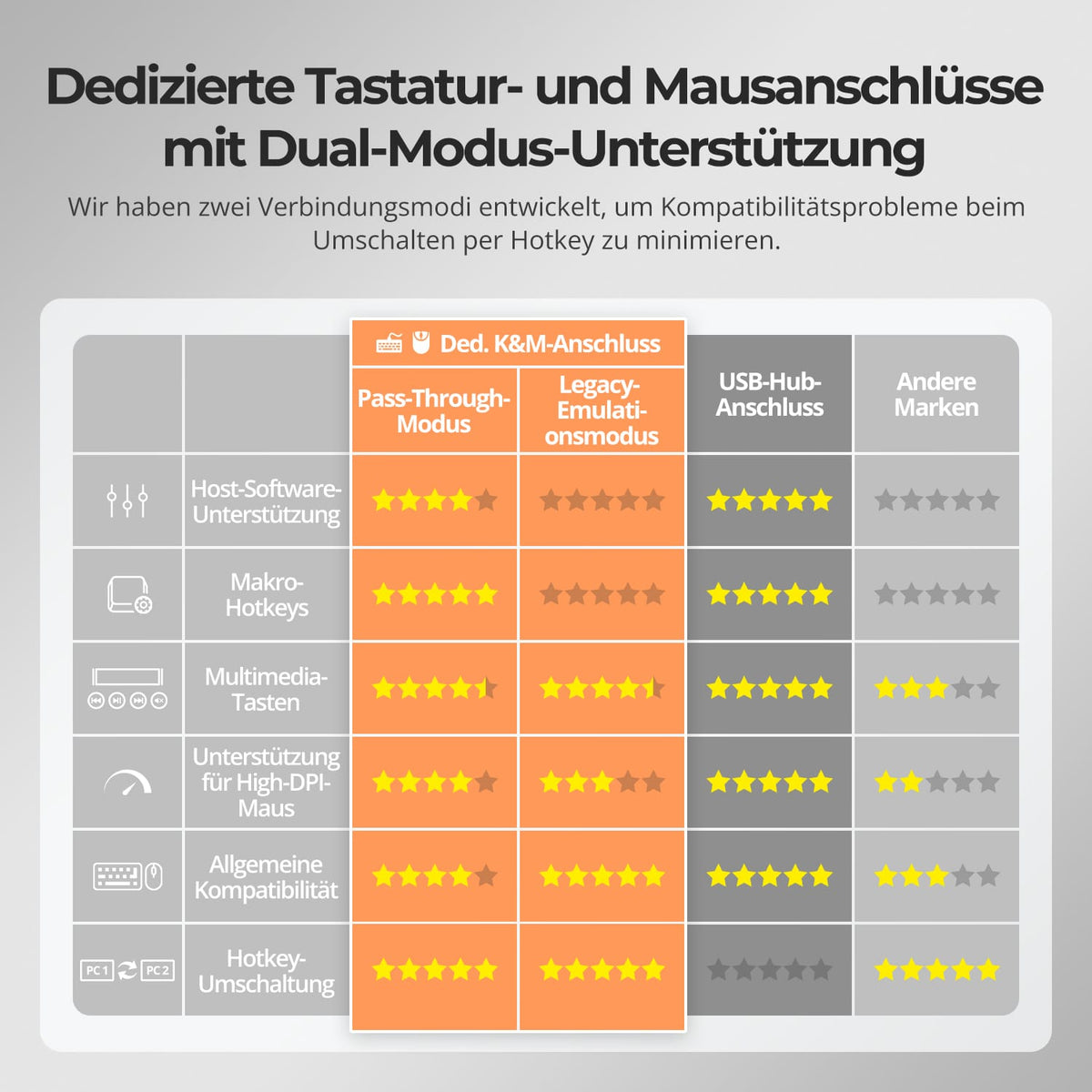

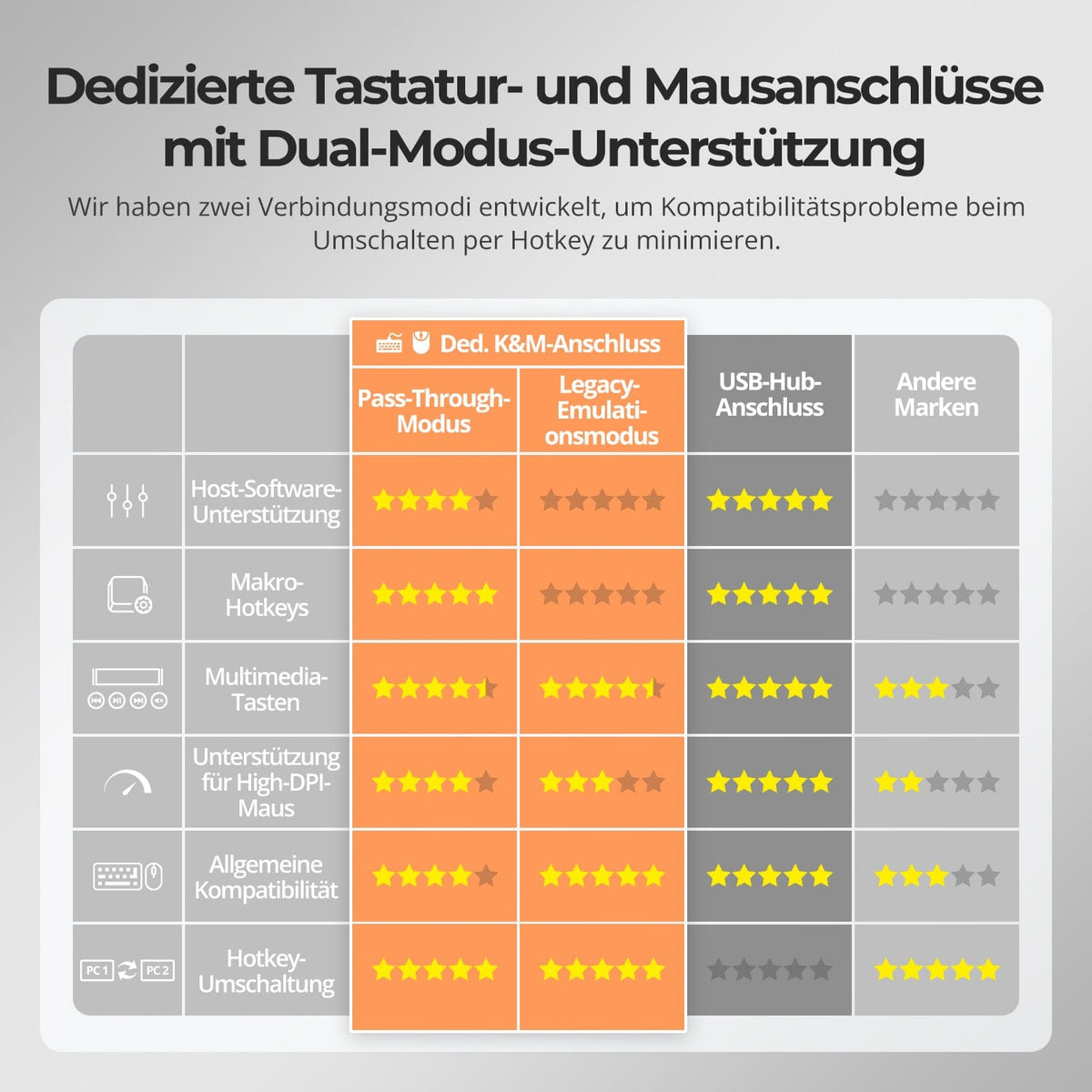

Prüfen Sie die vorgesehenen Konsolenports. Bei Problemen im Pass-Through Mode wechseln Sie in den Legacy Emulation Mode. Treiberabhängige Zusatzfunktionen sind dort nicht verfügbar.
