KVM HDMI+DP 4×2 | 8K60/4K144 et EDID

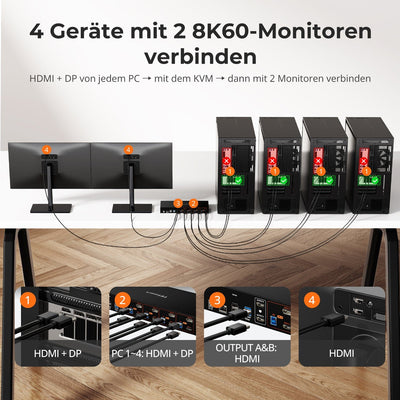

HDK402-M24 : 4 PC avec sorties HDMI et DisplayPort partagent 2 moniteurs HDMI, clavier et souris – avec jusqu'à 8K60/4K144 et EDID.
Monitorkonfiguration
Max. Auflösung
Gerätekonfiguration
Farbdarstellung
Gaming
Stabile Anzeige
Netzwerksteuerung
KVM HDMI+DP 4×2 | 8K60/4K144 et EDID
Pourquoi HDK402-M24 ?
Aperçu
01
Signaux stables avec deux fois 8K60
Le décodage HDMI 2.1 et l'émulation EDID de l'ADV7674 garantissent des connexions stables même avec des configurations à double affichage exigeantes. Cette technologie réduit les interruptions dues aux écrans noirs, aux réinitialisations et aux pannes d'affichage.
02

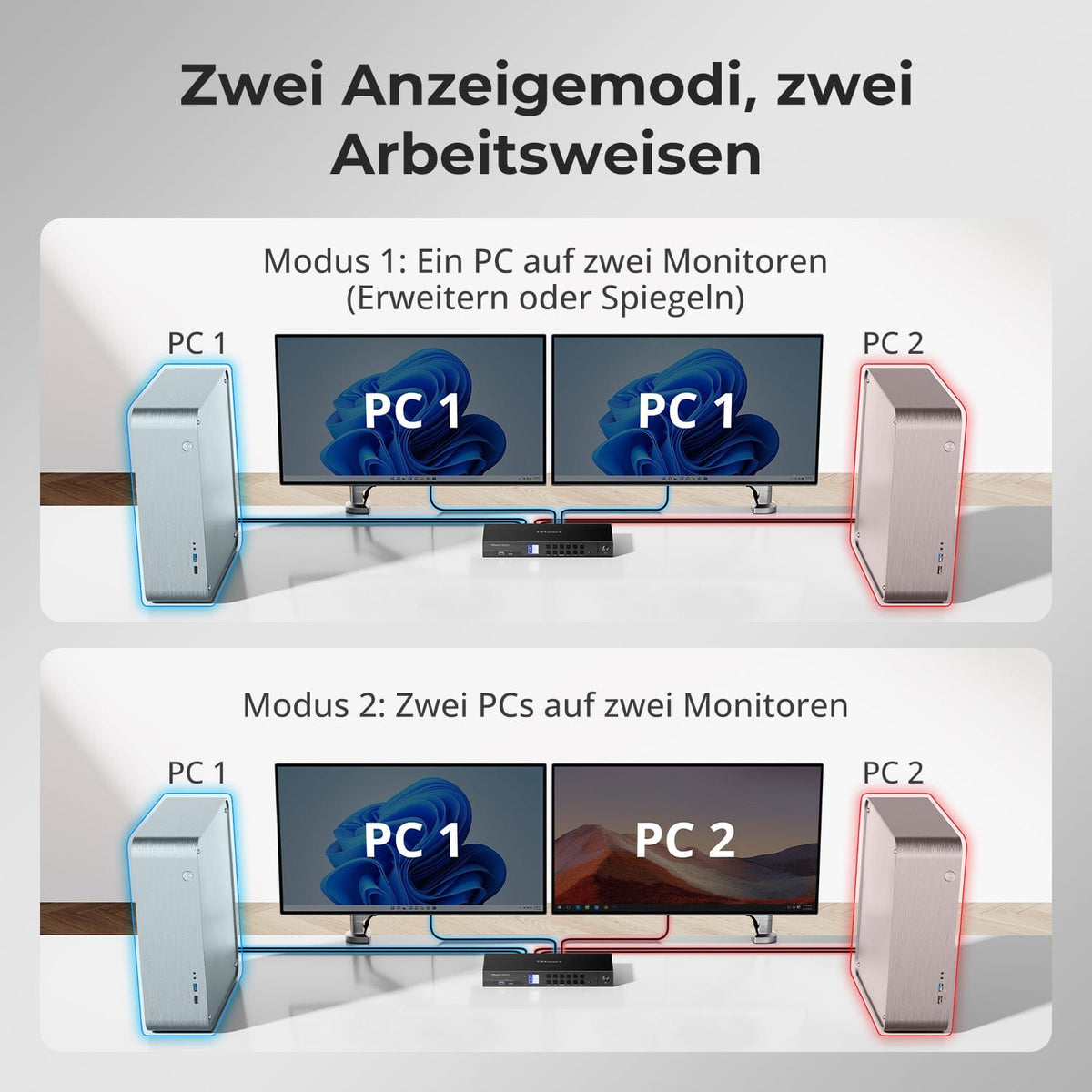

Deux modes d'affichage pour un travail ciblé ou parallèle

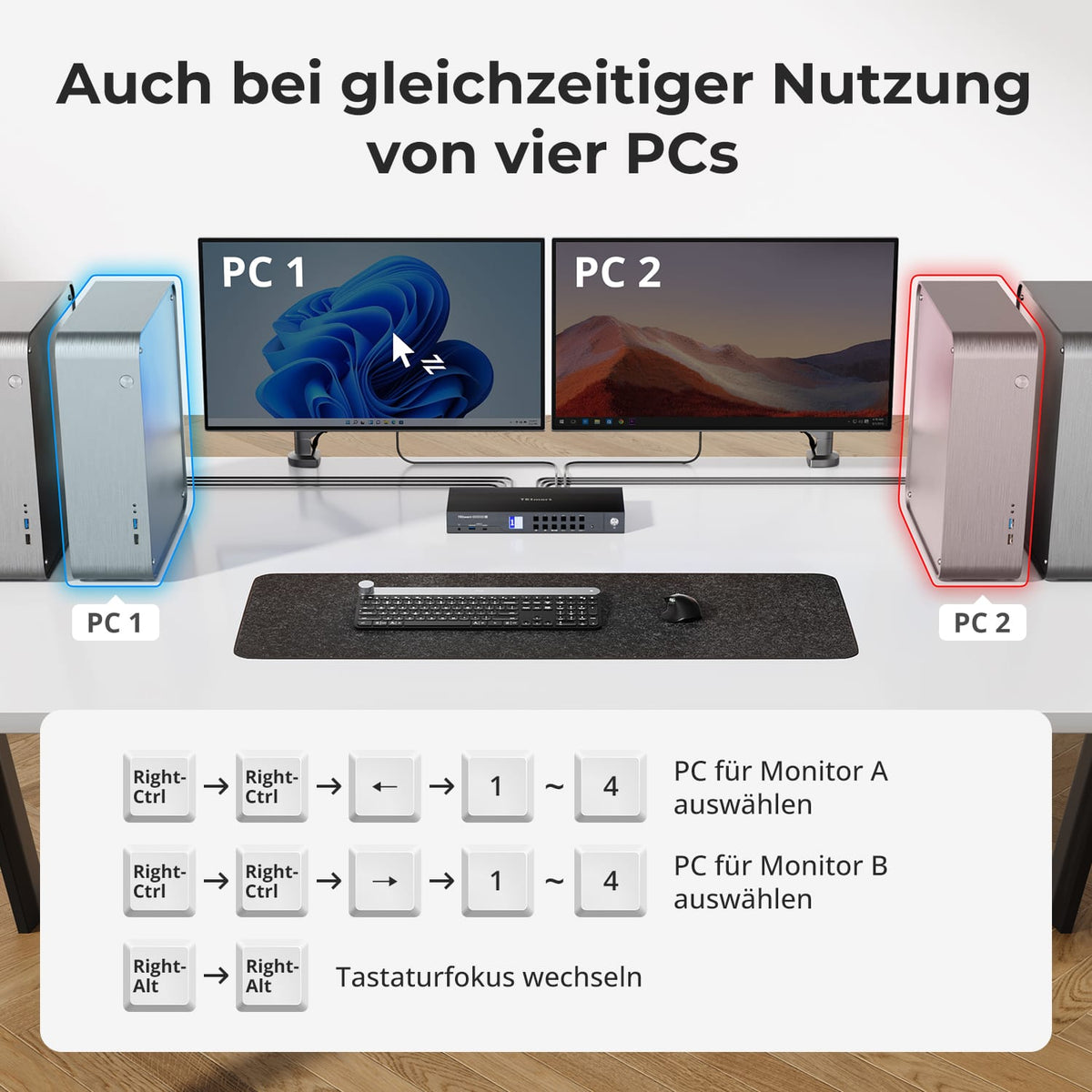

Utilisez les deux écrans avec un seul ordinateur, en mode étendu ou dupliqué. Vous pouvez également afficher deux systèmes côte à côte et inverser les commandes du clavier et de la souris tout en gardant les deux écrans visibles.
03
Deux fois 4K144 HDR avec taux de rafraîchissement variable
Les écrans de jeu compatibles utilisent deux fois 4K@120Hz mit HDR 12 bits ou jusqu'à 4K@144Hz/165 Hz via DSC. VRR, FVA et ALLM réduisent les déchirures et la latence, à condition que la carte graphique, l'écran et le câble prennent en charge ces fonctionnalités.
04
De 8K60 à 240 Hz
Chaque sortie HDMI 2.1 prend en charge jusqu'à 8K@60Hz mit DSC et 5120×1440@120Hz, 4K@240Hz, 3440×1440@144Hz, 1440p@240Hz und 1080p@240Hz. Die L'ensemble de la connexion doit prendre en charge le format choisi.
05

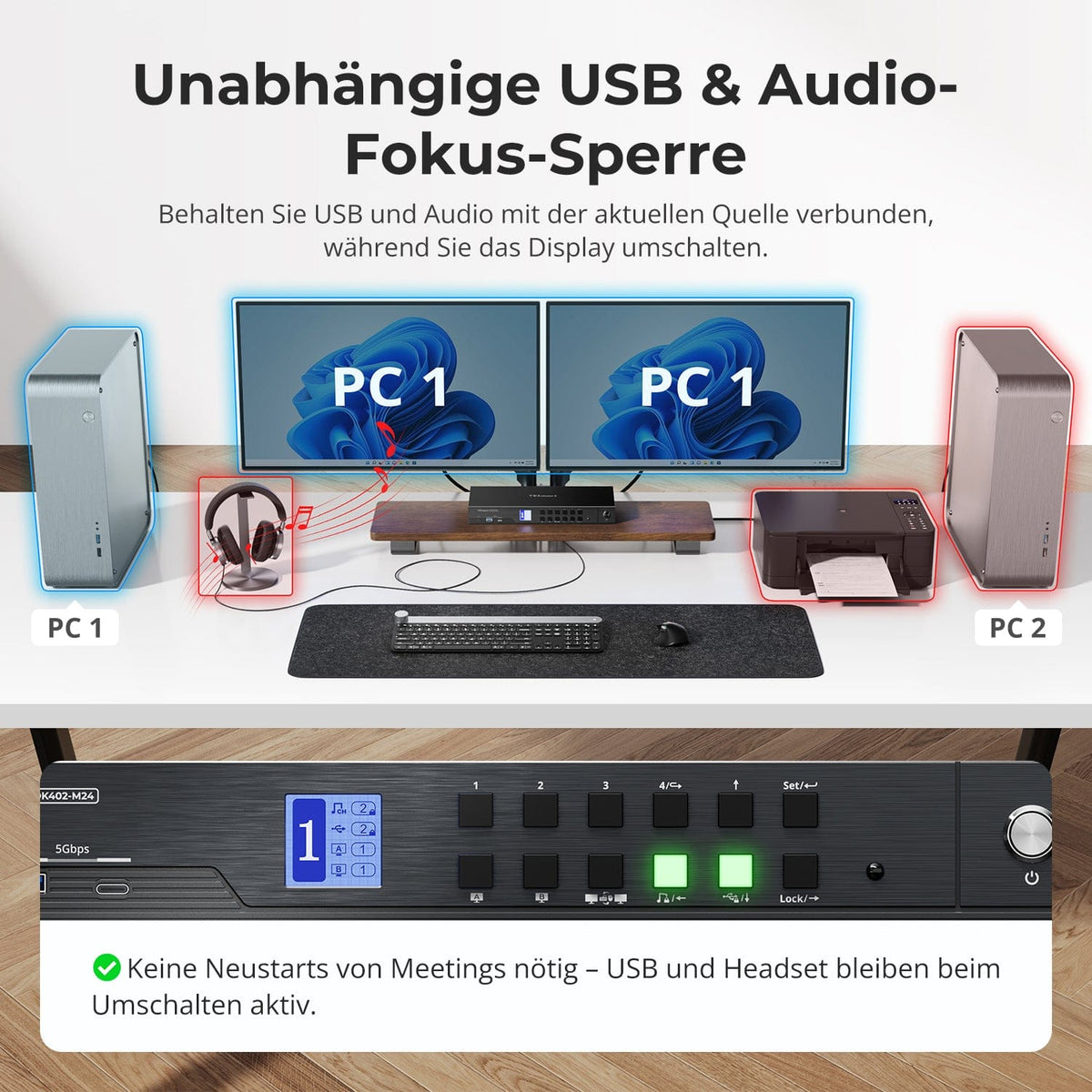

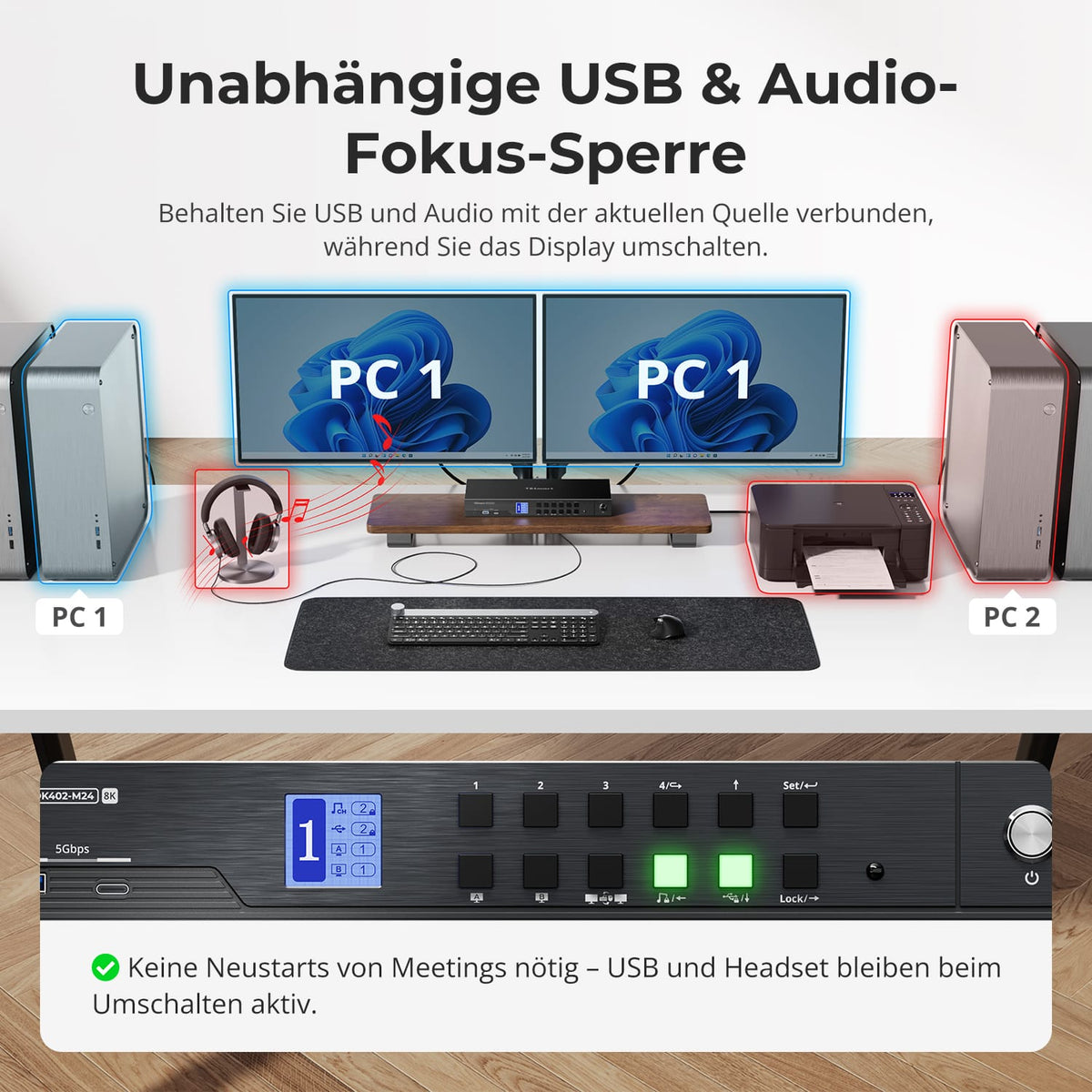

USB et audio à l'ordinateur souhaité
Laissez les périphériques USB ou audio connectés à l'ordinateur actuel pendant que vous changez d'écran, de clavier et de souris. Ces deux configurations sont indépendantes et seront conservées après un redémarrage, pour les appels, les enregistrements et les transferts en cours.
06

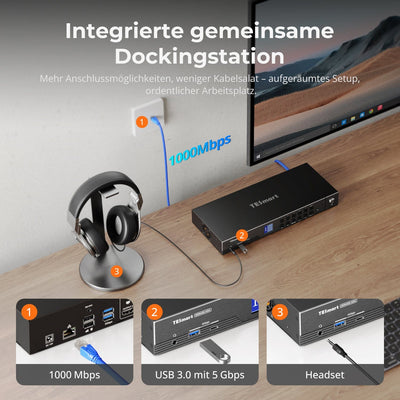

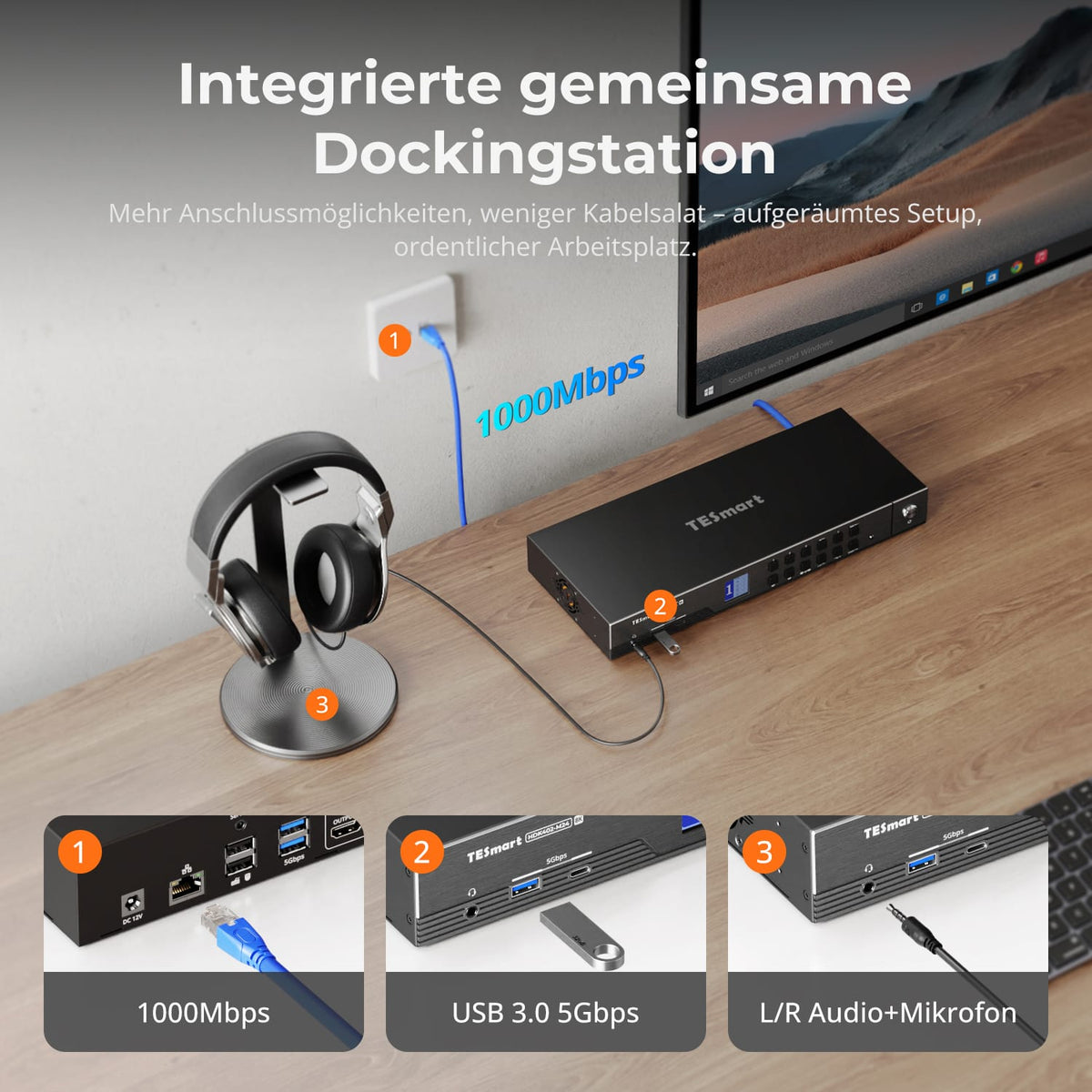

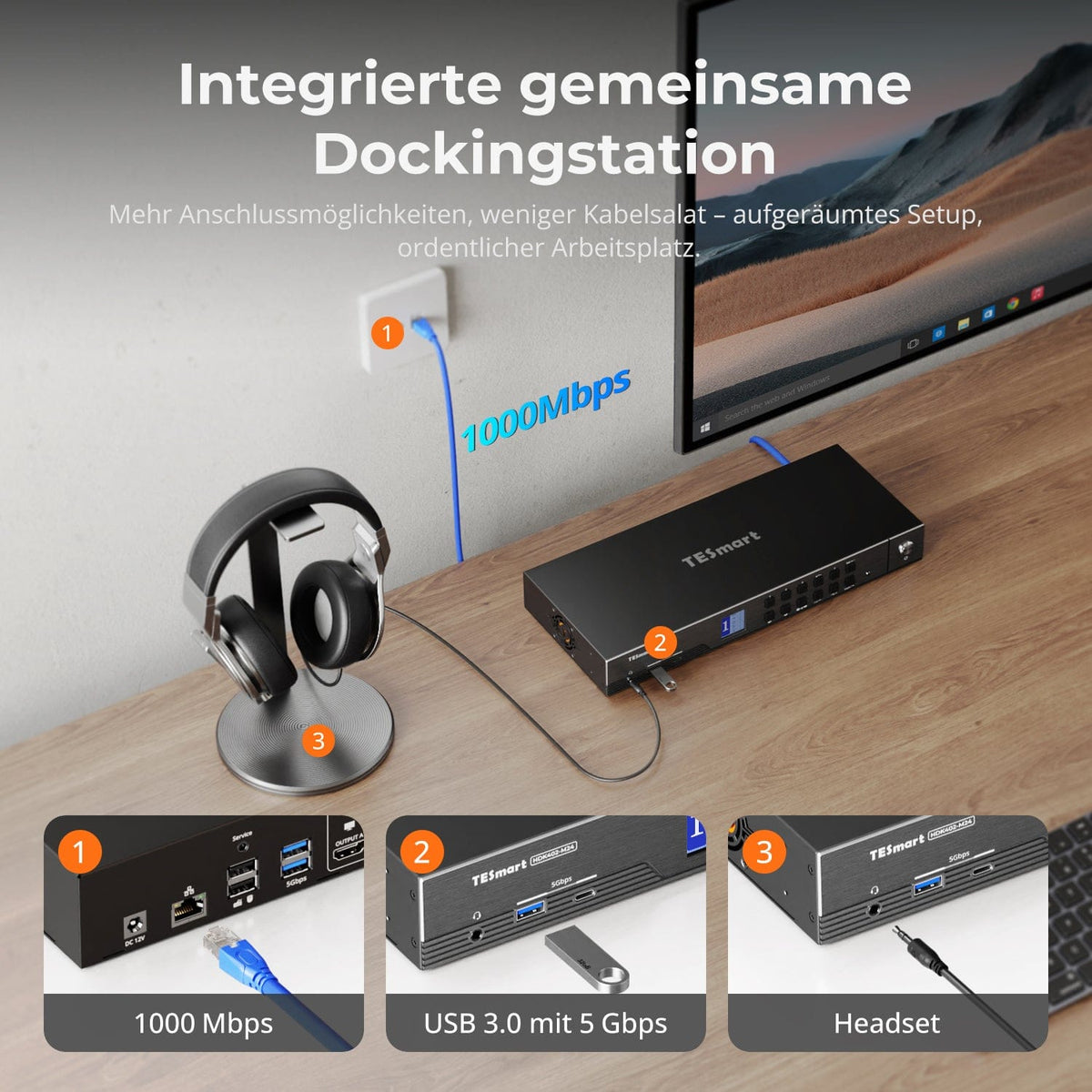

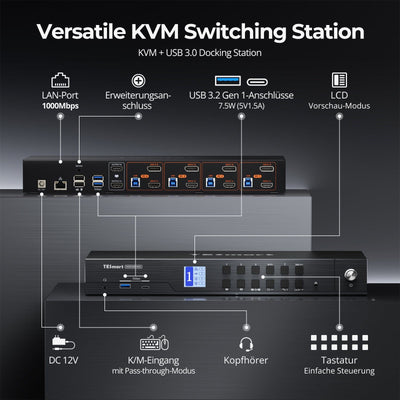

Un dock partagé pour quatre ordinateurs
Partagez les périphériques USB 3.2 Gen 1, l'Ethernet Gigabit et une prise casque 3,5 mm. Plus besoin de commutateurs USB, réseau et audio séparés.
07

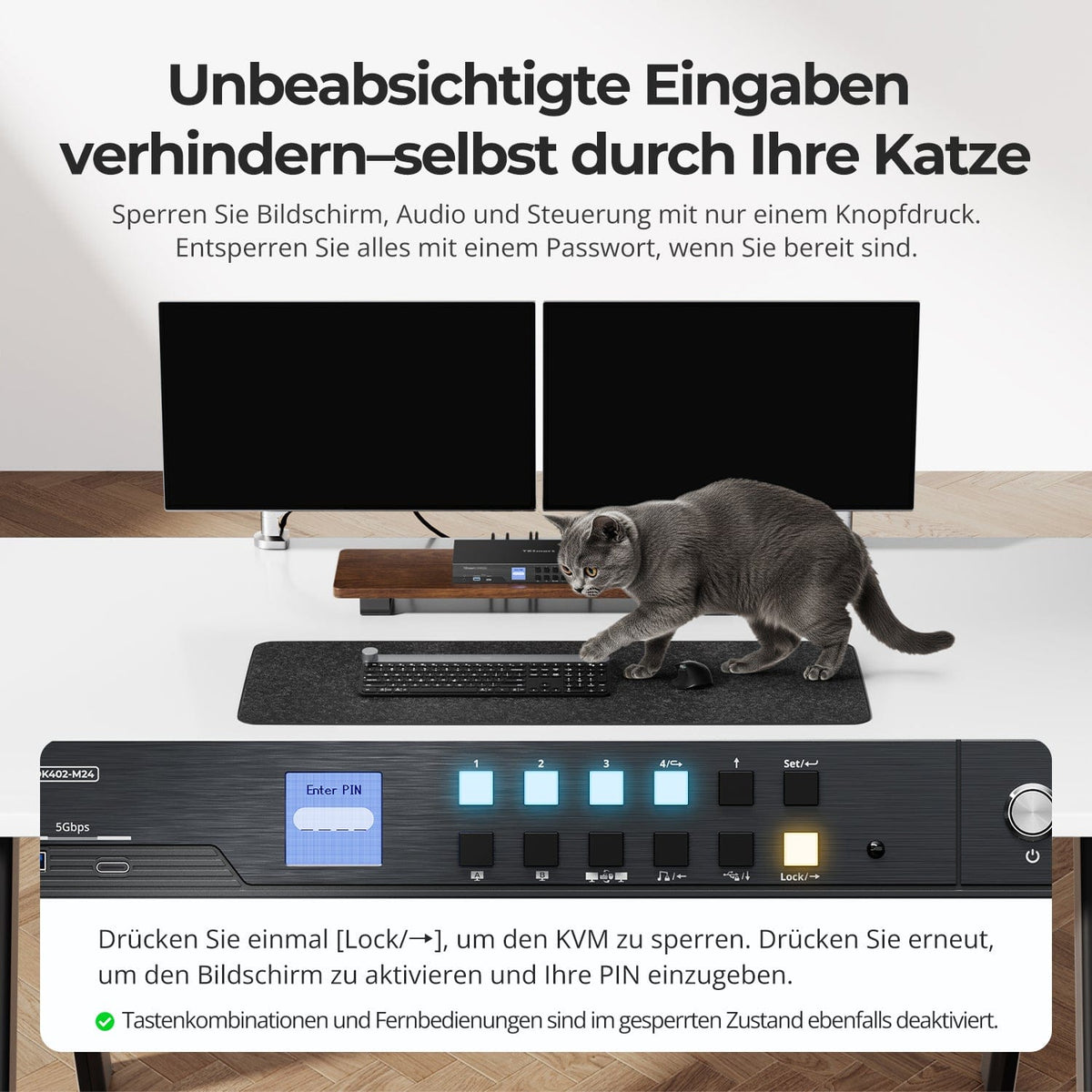

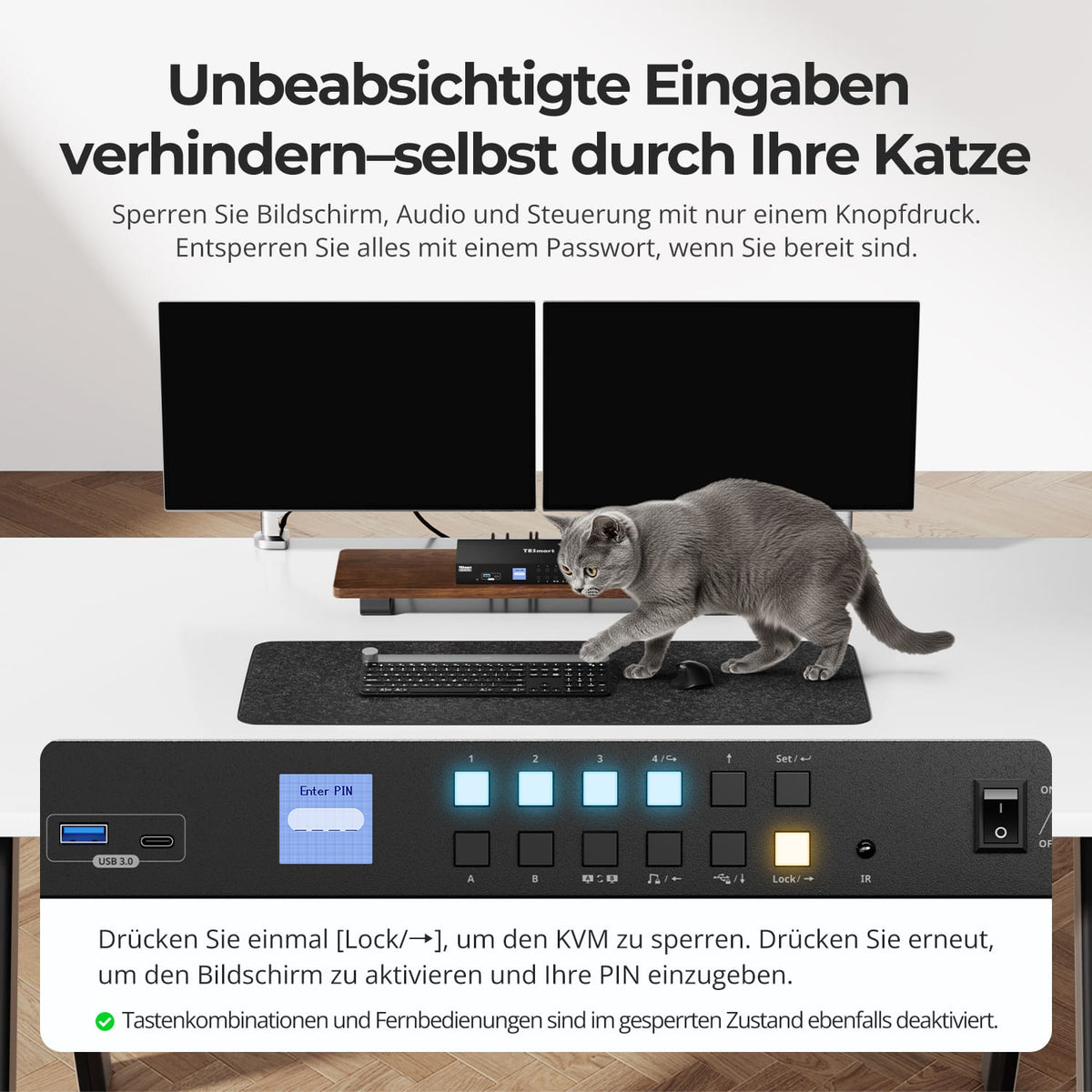

Verrouillez votre lieu de travail avec un seul bouton
Le bouton de verrouillage éteint les deux écrans et désactive les périphériques USB, l'audio, les raccourcis clavier et la commande infrarouge. Appuyez de nouveau dessus et saisissez le code PIN défini pour rétablir l'accès.
08
09
10
Données et assistance
Compatibilité et connexions
Données techniques
Instructions et téléchargements

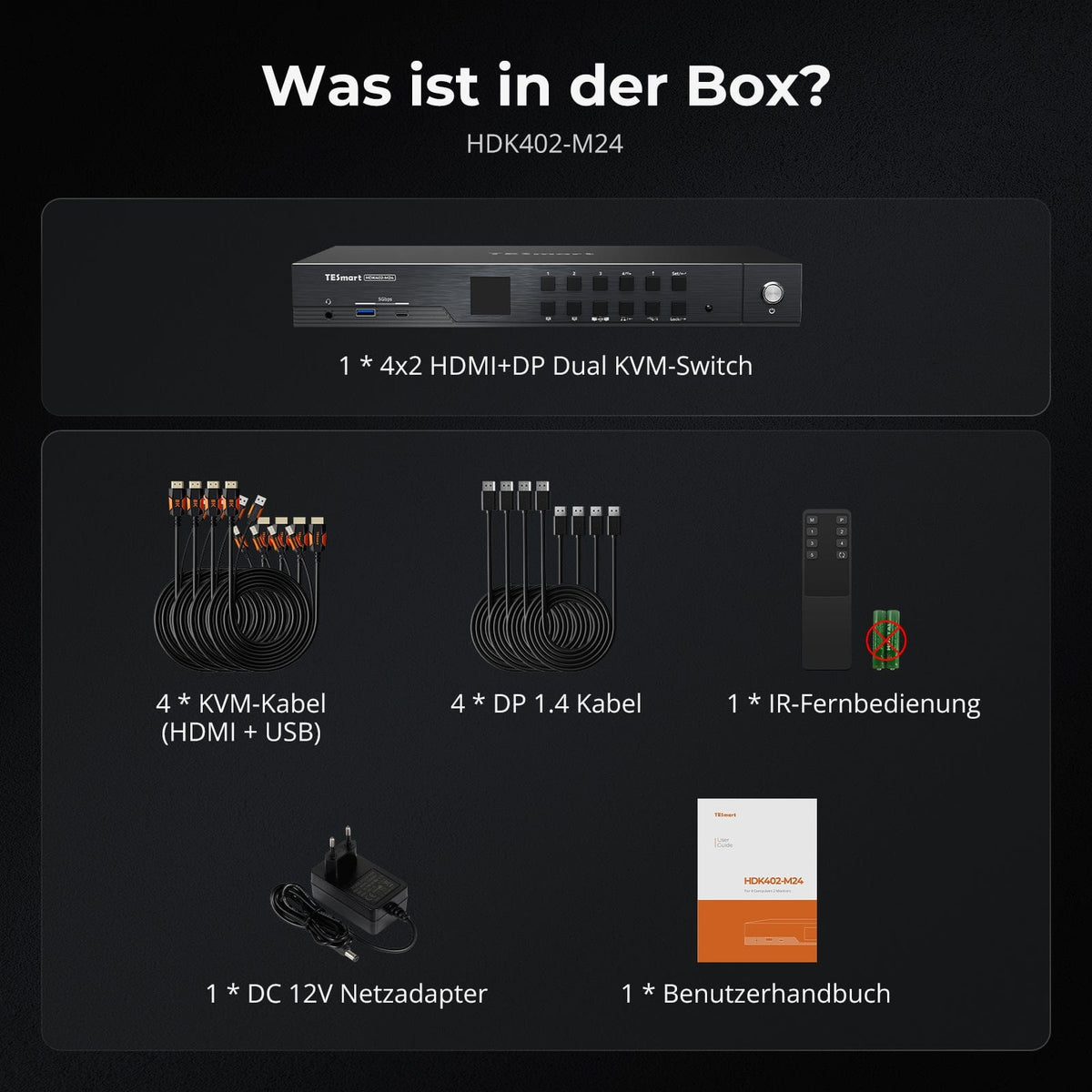

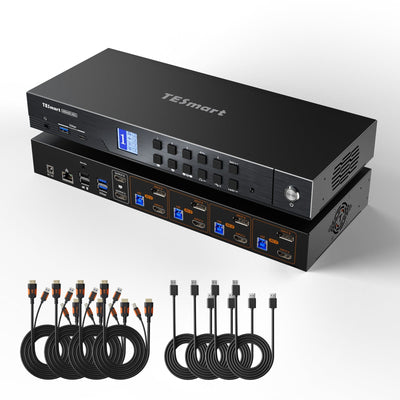

Contenu de la livraison

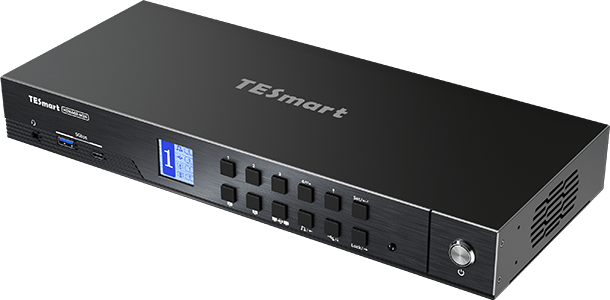

1 × commutateur KVM HDK402-M24

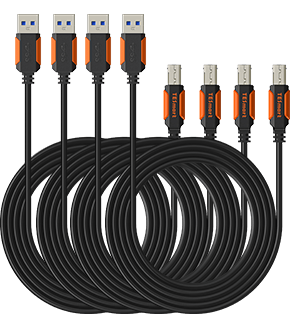

4 × câbles KVM (HDMI + USB)

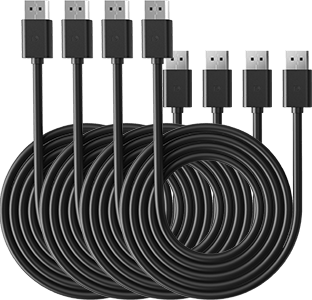

4 × câbles DisplayPort 1.4

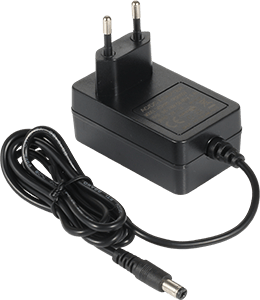

Alimentation 1 × 12 V CC

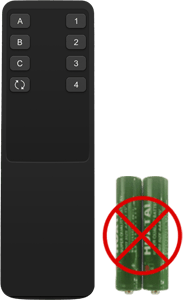

1 × télécommande infrarouge
1 × manuel d'utilisation
Comparez les modèles adaptés
Sélectionnez les modèles dans les menus pour comparer les connexions, la qualité d'image et les fonctionnalités partageables.
Modèle
HDK402-M24
Modèle
DKS402-M24
Modèle
HKS402-P24
Nombre d'ordinateurs
4 ordinateurs
Nombre d'ordinateurs
4 ordinateurs
Nombre d'ordinateurs
4 ordinateurs
Connexions informatiques
Par PC : HDMI + DisplayPort + USB
Connexions informatiques
Par PC : 2 ports DisplayPort + USB
Connexions informatiques
Par PC : 2 ports HDMI + USB
Sorties moniteur
2 × HDMI
Sorties moniteur
2 × DisplayPort
Sorties moniteur
2 × HDMI
Sortie d'image
8K60/4K144
Sortie d'image
8K60/4K144
Sortie d'image
4K60
Périphériques USB partagés
USB 3.0/5 Gbit/s
Périphériques USB partagés
USB 3.0/5 Gbit/s
Périphériques USB partagés
USB 3.0/5 Gbit/s
Charger un ordinateur portable
FAUX
Charger un ordinateur portable
FAUX
Charger un ordinateur portable
FAUX
Accès au réseau partagé
1000 Mbit/s
Accès au réseau partagé
1000 Mbit/s
Accès au réseau partagé
1000 Mbit/s
Émulation EDID
vrai
Émulation EDID
vrai
Émulation EDID
vrai
Fonctionnement multi-moniteurs
Sorties vidéo séparées sur chaque ordinateur
Fonctionnement multi-moniteurs
Sorties vidéo séparées sur chaque ordinateur
Fonctionnement multi-moniteurs
Sorties vidéo séparées sur chaque ordinateur
Surveiller les exigences
Chaque ordinateur doit pouvoir gérer deux écrans.
Surveiller les exigences
Chaque ordinateur doit pouvoir gérer deux écrans.
Surveiller les exigences
Chaque ordinateur doit pouvoir gérer deux écrans.
Questions fréquemment posées
Vous trouverez d'autres réponses dans notre Centre d'aide.
[Compatibilité] Le KVM est-il compatible avec Mac et Windows ?
Oui. La carte son HDK402-M24 est compatible avec Windows, macOS, Unix, Raspberry Pi OS et Linux, notamment Debian, Ubuntu, Fedora et Raspbian. Elle prend en charge les connexions vidéo et USB standard HDMI, DisplayPort et USB.
[Compatibilité] Quelles sont les résolutions et les fréquences de rafraîchissement possibles ?
Maximum 7680×4320@60Hz mit DSC. Autres formats : 5120×1440@120Hz mit DSC, 3840×2160@240Hz mit DSC, 3440×1440@144Hz, 2560×1440@240Hz und 1920×1080@240Hz.
[Compatibilité] Le commutateur KVM prend-il en charge Dolby Vision ?
Oui. Le HDK402-M24 est compatible Dolby Vision. La source, le contenu, les écrans et les câbles doivent également être compatibles et avoir cette fonctionnalité activée.
[Compatibilité] Mon moniteur est-il compatible avec la synchronisation adaptative ?
Oui. Le HDK402-M24 prend en charge la norme HDMI 2.1 VRR et est compatible avec G-Sync et FreeSync. La source, les écrans et les câbles doivent être compatibles avec la fonction sélectionnée.
[Fonctions] Comment puis-je utiliser les deux écrans ?
Afficher un ordinateur sur les deux écrans, en mode étendu ou dupliqué. Chaque écran peut également afficher un ordinateur. L'extension et la duplication sont configurées sur l'ordinateur source.

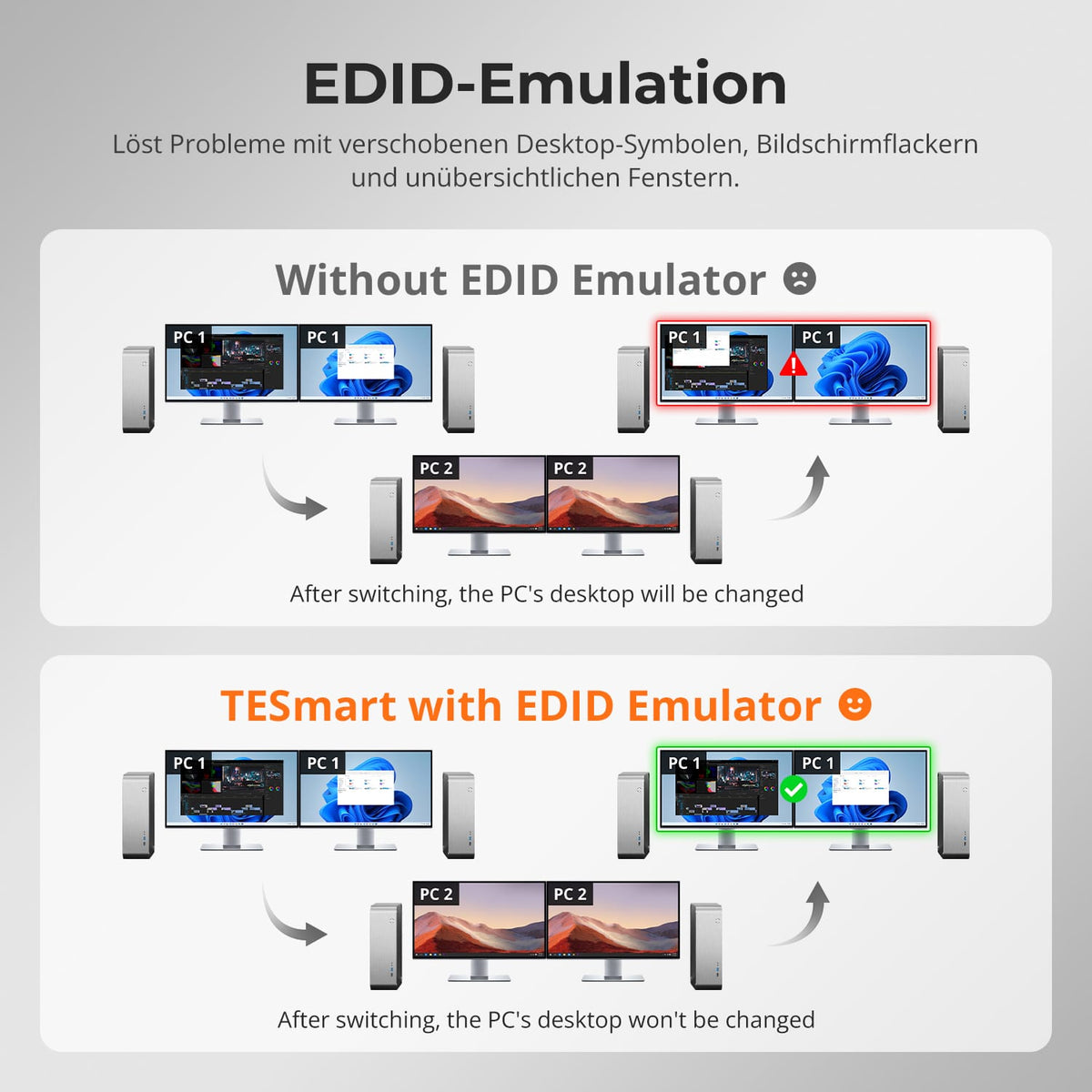

[Fonctions] À quoi sert l'émulation EDID ?
Les informations d'affichage restent disponibles pendant la commutation. Cela réduit le scintillement, les réinitialisations de résolution et le décalage des fenêtres et des icônes du bureau.
[Fonctions] Comment puis-je basculer entre les périphériques USB ou l'audio indépendamment ?
Sélectionnez l'ordinateur souhaité et appuyez sur le bouton de verrouillage USB ou audio. Appuyez de nouveau pour déverrouiller la connexion. Les ports clavier/souris ne peuvent pas être verrouillés ; la connexion vidéo reste active.
[Relations] Pourquoi le Wi-Fi ne fonctionne-t-il pas après la connexion du commutateur KVM ?
L'ordinateur peut privilégier la carte réseau intégrée. Appuyez deux fois sur Ctrl droit, puis sur F4 pour la désactiver pour l'ordinateur sélectionné. Vous pouvez également désactiver le « Contrôleur de la famille USB GbE Realtek » dans le système d'exploitation.
[Fonctions] Que faire si le ventilateur est bruyant ?
Les anciens firmwares peuvent maintenir des vitesses de ventilation élevées en cas de forte charge ou de température élevée. Le support TESmart propose un firmware optimisé et adapté, avec des seuils de température ajustés et des modes de ventilation supplémentaires.
[Relations] Pourquoi mon périphérique audio ne fonctionne-t-il pas ?
Vérifiez la connexion USB-A vers USB-B de l'ordinateur. Sélectionnez « Audio USB » pour l'audio 3,5 mm ou le périphérique audio USB approprié. Si vous ne recevez toujours pas de sortie analogique, essayez une carte son USB.
[Fonctions] Les mises à jour du firmware sont-elles possibles ?
Oui. Les mises à jour peuvent corriger des problèmes ou améliorer la compatibilité. Installez uniquement le firmware destiné au HDK402-M24. Le support TESmart fournit le fichier et les instructions nécessaires.
[Ameublement] Pourquoi le clavier et la souris ne fonctionnent-ils pas correctement ?

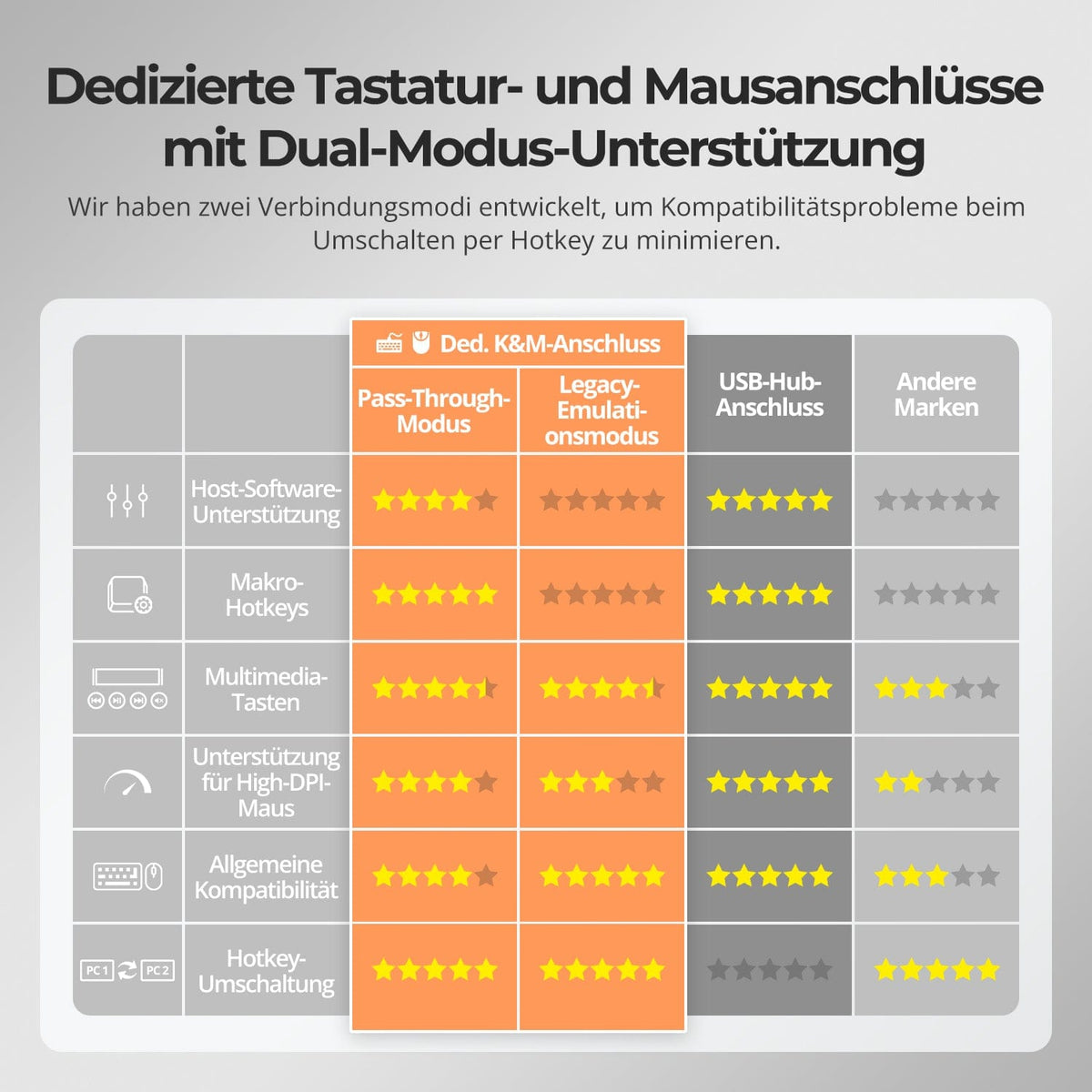

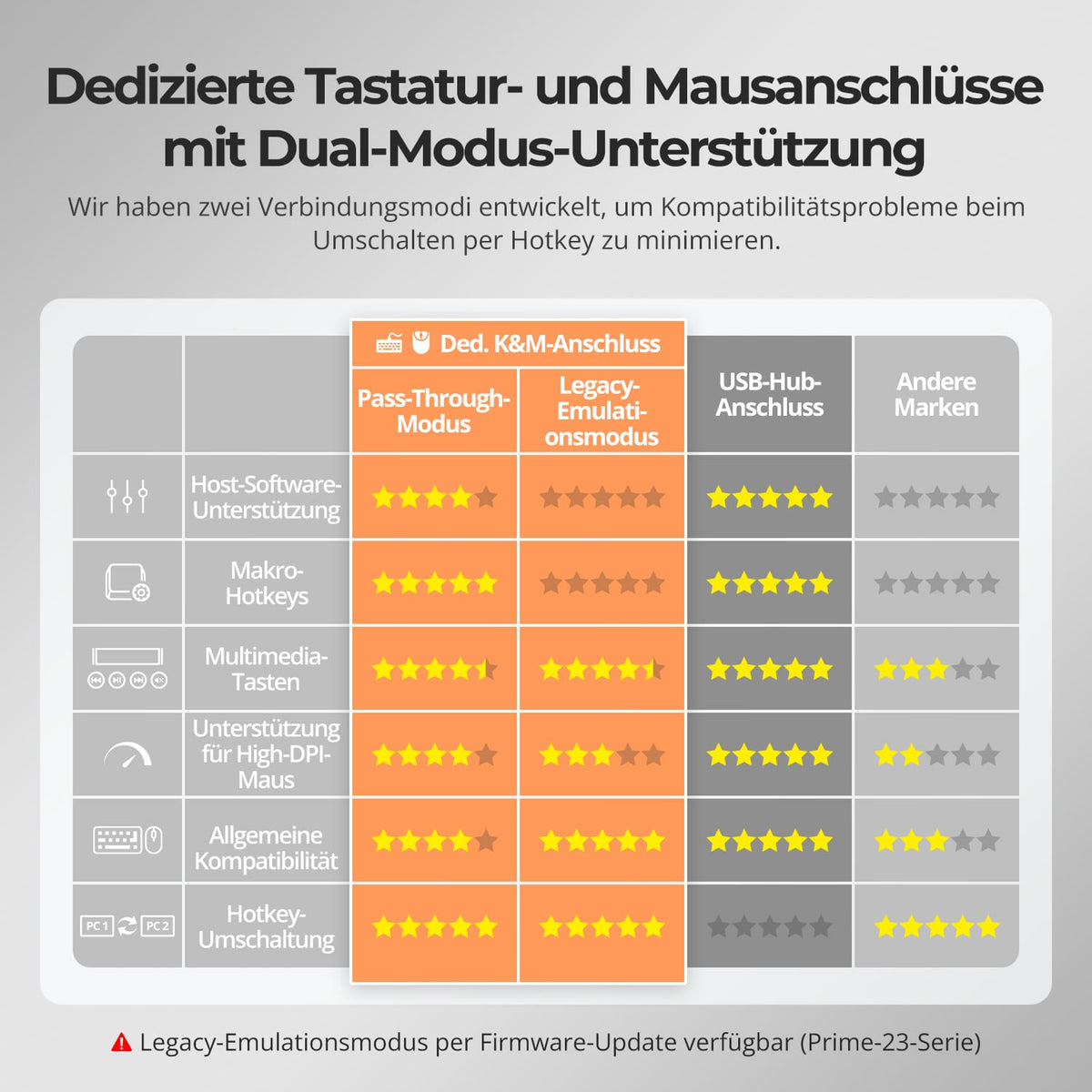

Si les raccourcis clavier fonctionnent, appuyez deux fois sur Ctrl droit, puis sur F2 pour activer le mode d'émulation hérité. Si le problème persiste ou ne se résout pas, contactez l'assistance TESmart.

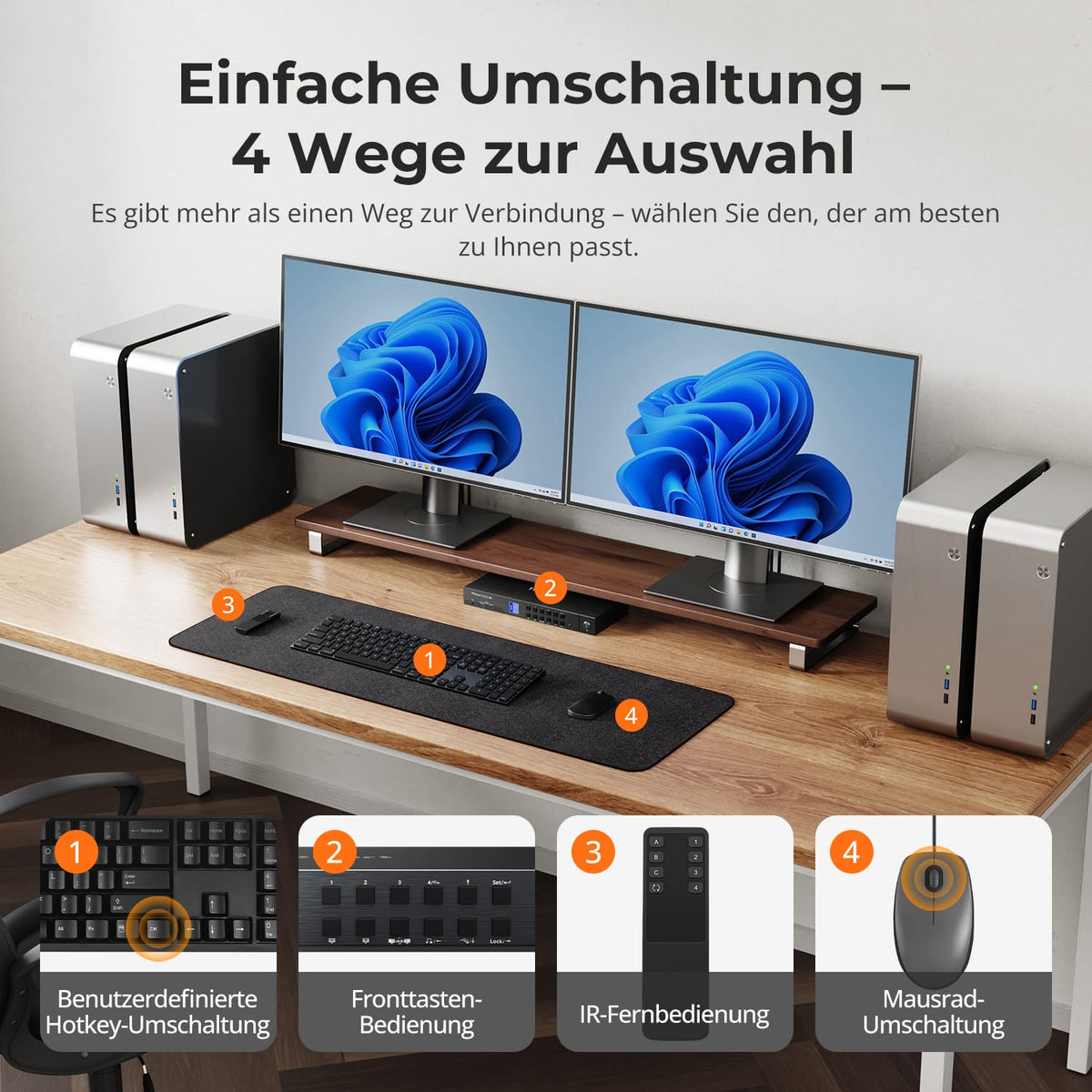

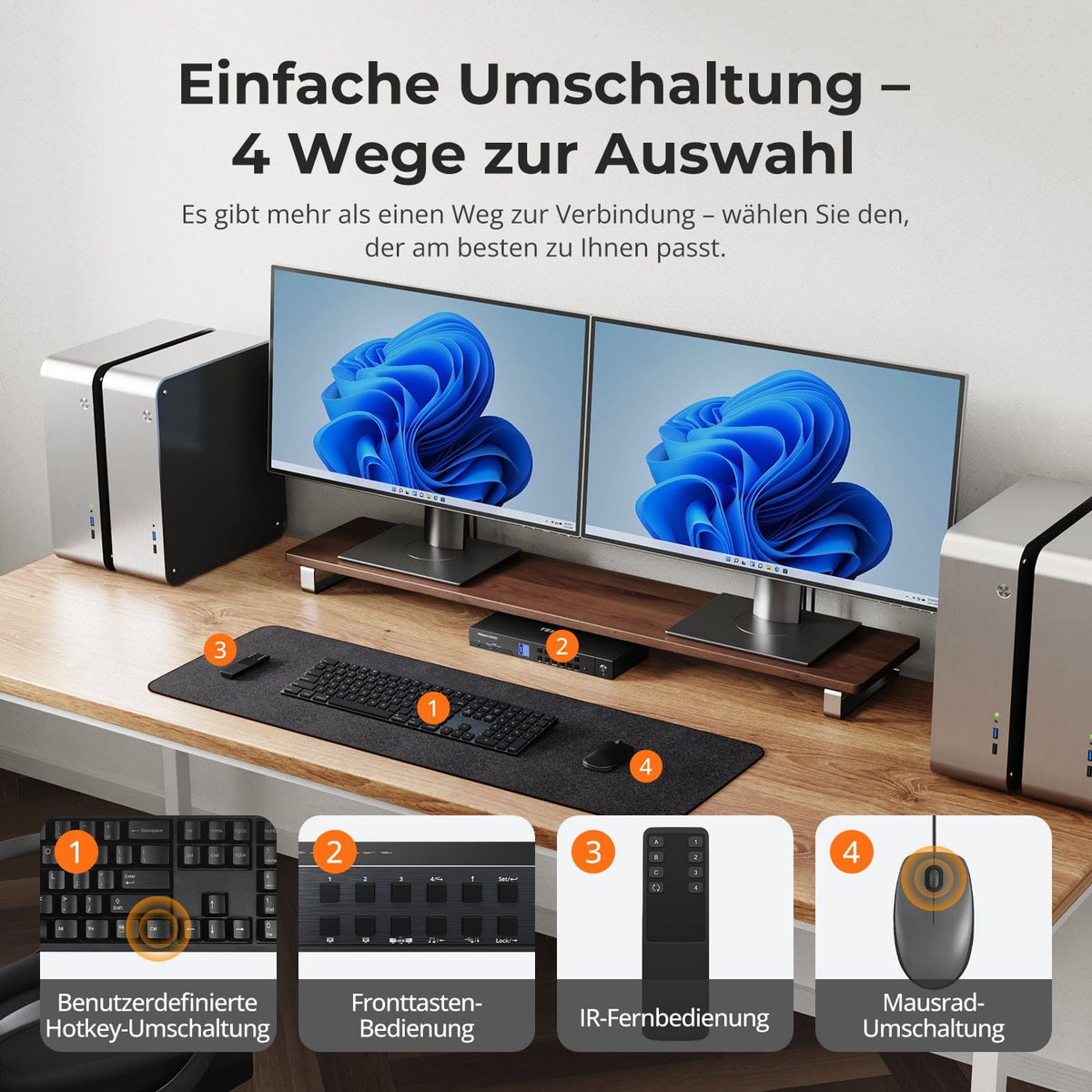

[Changer] Comment passer d'un ordinateur à l'autre ?
Via le panneau de commande, la télécommande infrarouge, les raccourcis clavier ou la molette de la souris. La fonction molette de la souris est désactivée par défaut et doit être activée au préalable.
[Fonctions] Comment régler le ventilateur ?
Appuyez deux fois sur Ctrl droit, puis sur F3. Le firmware standard propose les modes Arrêt, Élevé et Auto ; Auto est le mode par défaut. Le firmware optimisé ajoute un quatrième mode de ventilation.
[Ameublement] Pourquoi le clavier et la souris ne fonctionnent-ils pas correctement ?
Si les raccourcis clavier fonctionnent, appuyez deux fois sur Ctrl droit, puis sur F2 pour activer le mode d'émulation hérité. Si le problème persiste ou ne se résout pas, contactez l'assistance TESmart.
