Extension KVM DP | Fibre optique 300 m, 8K60/4K240

Connectez un ordinateur ou une autre source dotée d'une sortie DisplayPort à un écran DisplayPort. Windows, macOS et Linux sont compatibles. Pour la commande à distance, la source doit également être connectée en USB (câble USB-A vers USB-B) à l'émetteur. La carte graphique, le système d'exploitation, l'écran et le câble doivent tous être compatibles avec le format vidéo souhaité.

Utilisez un câble duplex multimode OM4 continu avec connecteurs LC-LC conformes à la norme IEC 60793-2-10. Connectez l'émetteur et le récepteur directement sur une distance maximale de 300 m. N'intercalez aucun commutateur optique, convertisseur de média, répartiteur optique ou autre équipement réseau actif. Maintenez les connecteurs LC propres et évitez les coudes serrés.

Résolution maximale : 7680 × 4320 à 60 Hz. Résolutions inférieures prises en charge : 3840 × 2160 à 60, 120, 144 et 240 Hz. Les performances dépendent du GPU, du système d’exploitation, de l’écran, des câbles DisplayPort, de la connexion fibre optique, du HDCP et des capacités négociées de l’ensemble de la connexion.

Non. Le DKE30SS-M25 étend directement les ports DisplayPort et USB via le matériel et ne nécessite ni pilotes DisplayLink ni logiciel de contrôle TESmart. Les pilotes graphiques, USB et de périphériques standard peuvent toutefois être nécessaires.

L'extendeur transmet automatiquement les capacités de l'écran à la source. Ce modèle ne dispose pas de commutateur DIP EDID ni de mode EDID manuel. Si possible, connectez et allumez le récepteur et l'écran avant de démarrer la source. Si la résolution est incorrecte, redémarrez l'extendeur et l'écran, puis reconnectez-les ou redémarrez la source.

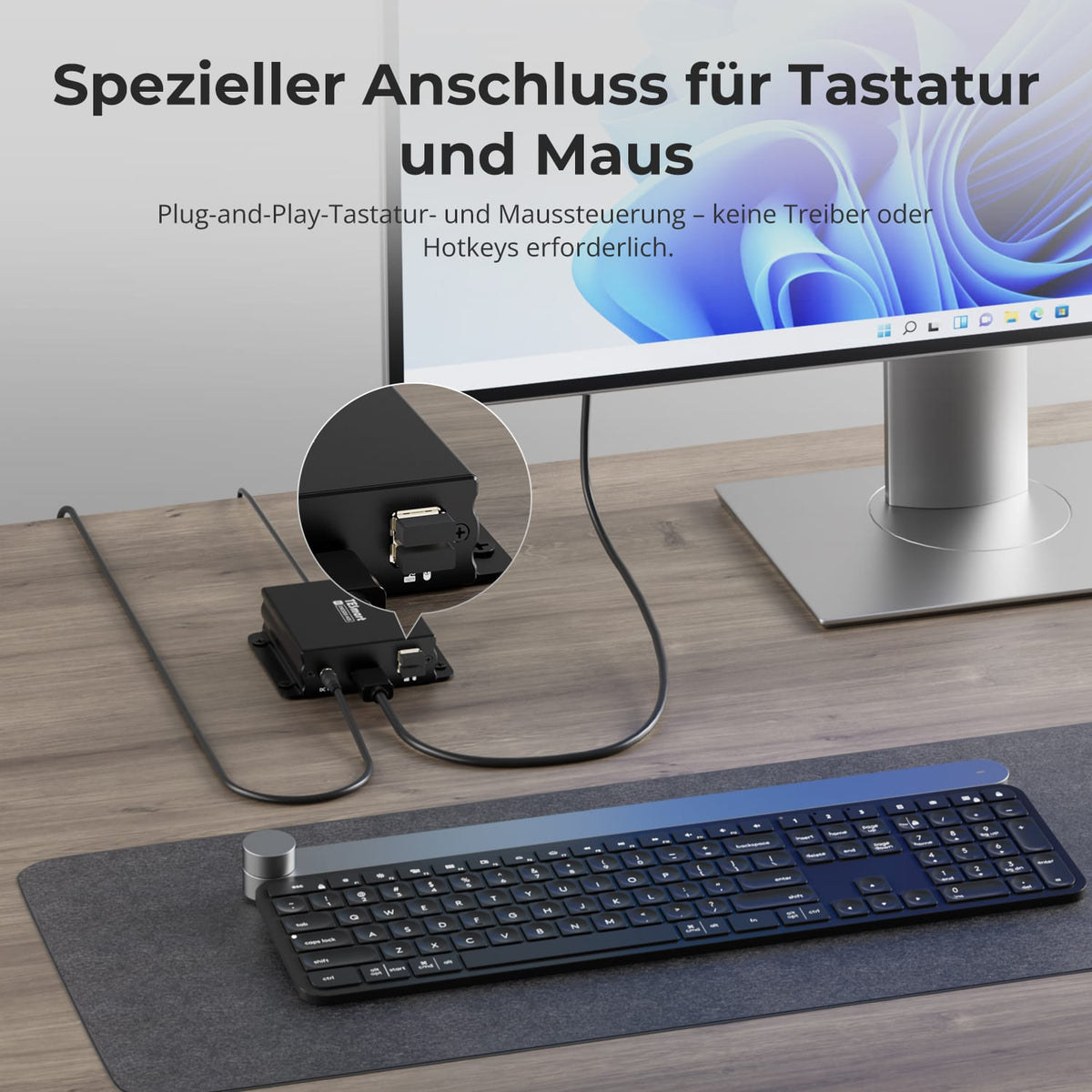

Les ports USB du récepteur sont conçus pour les claviers et souris USB 2.0, y compris les récepteurs sans fil compatibles. La compatibilité avec les périphériques de stockage, webcams, imprimantes et interfaces audio n'est pas précisée dans la documentation. Connectez-les directement à l'ordinateur, sauf si leur compatibilité a été vérifiée.

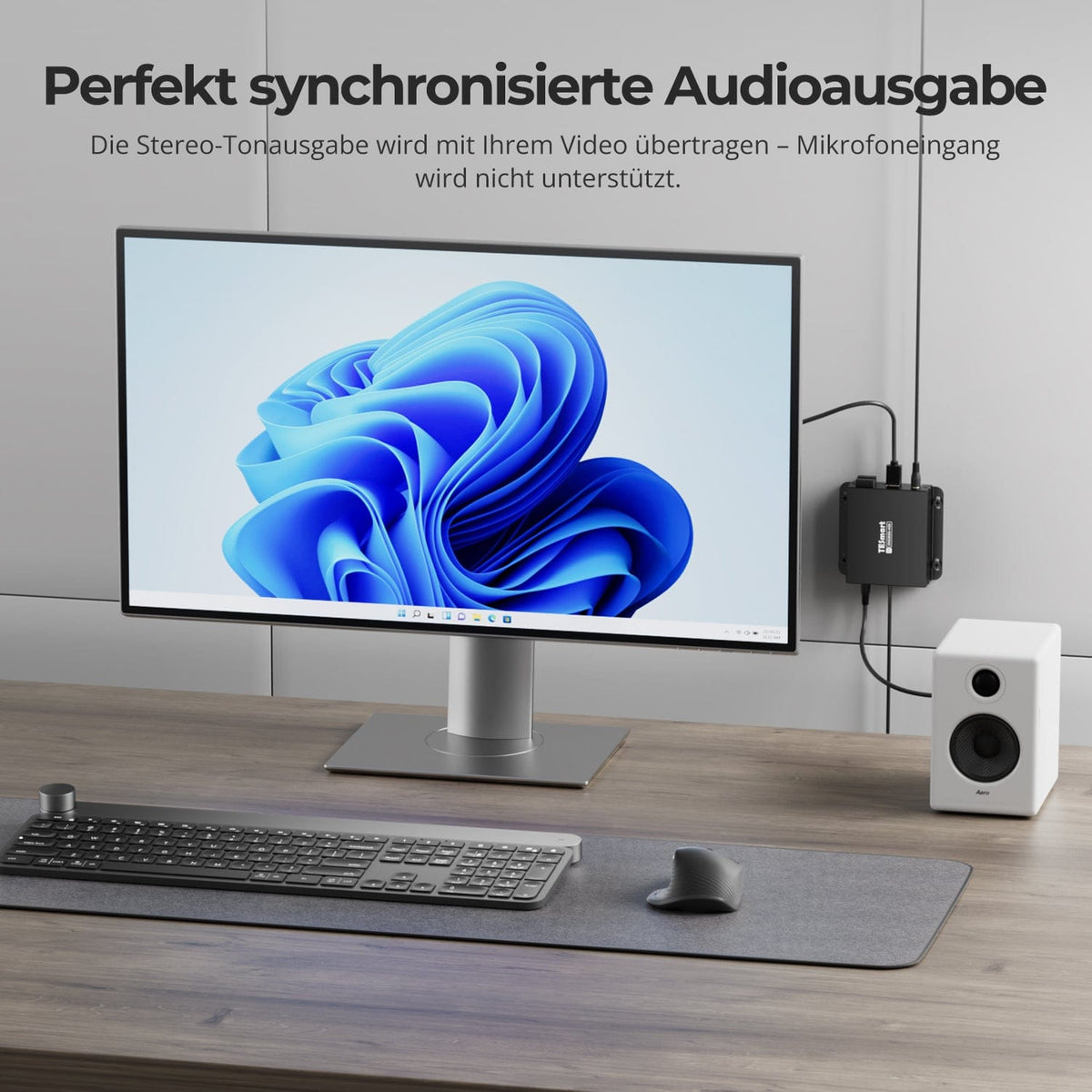

Connectez des haut-parleurs ou un casque à la sortie stéréo du récepteur. Dans les paramètres de lecture de votre ordinateur, sélectionnez l'écran DisplayPort ou le périphérique audio numérique correspondant. Cette connexion offre uniquement une sortie stéréo ; elle ne prend pas en charge l'entrée microphone ni l'audio analogique bidirectionnel.

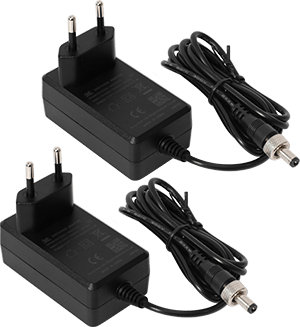

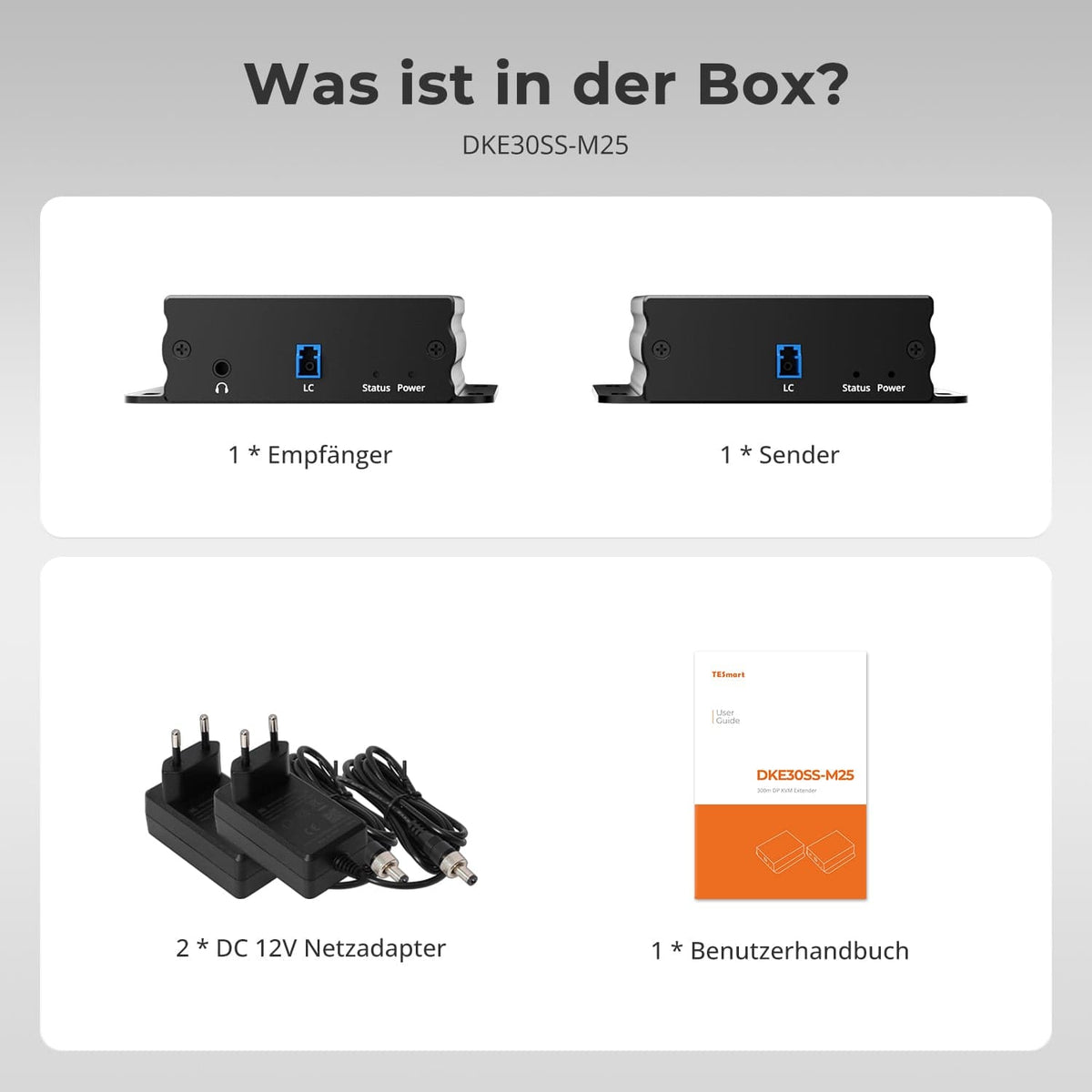

Oui. Branchez l'une des alimentations 12 V fournies à l'émetteur et l'autre au récepteur. Les connecteurs CC 5,5 x 2,1 mm doivent être complètement insérés et verrouillés. Utilisez uniquement les alimentations fournies ou des alimentations de remplacement compatibles avec la tension, la polarité, la taille des connecteurs et l'intensité nominale.

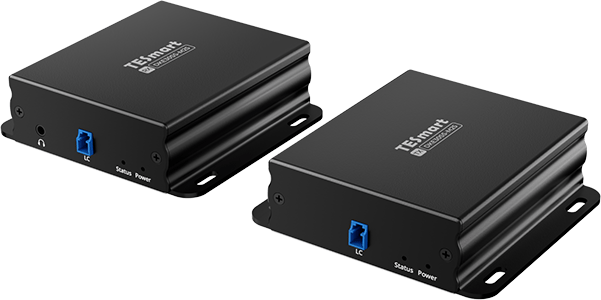

Le voyant rouge indique une alimentation de 12 V, le voyant bleu une connexion vidéo. Si le voyant rouge est éteint, vérifiez l'alimentation, la prise murale et le connecteur CC. Si le voyant rouge est allumé sur les deux appareils mais que le voyant bleu est éteint, vérifiez la sortie DP, le câble DP, le câble à fibre optique et l'entrée d'affichage.

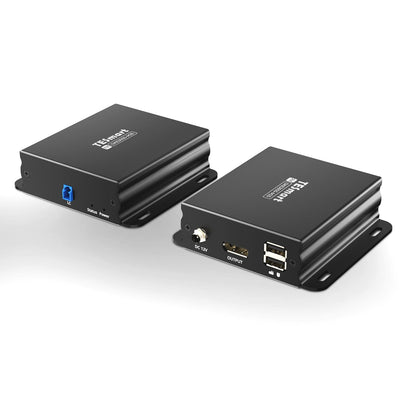

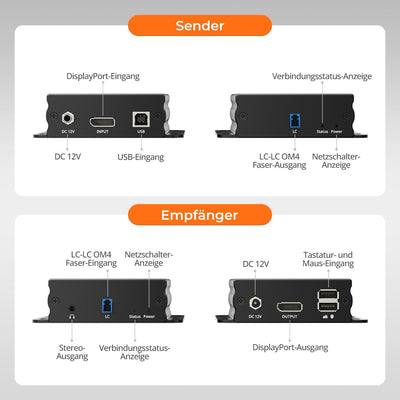

Connectez la sortie DisplayPort et le port USB de l'ordinateur à l'émetteur. Reliez directement l'émetteur et le récepteur à l'aide d'un câble à fibre optique duplex multimode OM4 avec connecteurs LC-LC. Connectez un écran DisplayPort, un clavier, une souris et, éventuellement, des haut-parleurs ou un casque au récepteur. Alimentez les deux appareils avec les blocs d'alimentation 12 V fournis et vérifiez que les voyants rouge (alimentation) et bleu (vidéo) sont allumés.

Vérifiez les deux indicateurs d'alimentation et assurez-vous que la source sous tension émet bien une image via le port DP connecté. Rebranchez les connecteurs DP et LC duplex et sélectionnez l'entrée d'affichage appropriée. Utilisez une connexion OM4 directe sans périphérique intermédiaire non pris en charge. Commencez par tester des câbles DP et OM4 courts et fonctionnels à une résolution de 1920×.1080@60Hz.

La sortie du GPU, l'entrée d'affichage, le câble DP et le mode d'affichage doivent tous être compatibles avec le format souhaité. Mettez à jour votre pilote graphique, essayez une résolution ou une fréquence de rafraîchissement inférieure et utilisez des câbles DP 1.4 courts aux deux extrémités. La longueur du câble OM4 ne doit pas excéder 300 m. Le contenu protégé nécessite le protocole HDCP 2.2 sur tous les composants.

Vérifiez que l'ordinateur est bien connecté à l'émetteur via DisplayPort et USB. Rebranchez les périphériques d'entrée, testez-les directement sur l'ordinateur, puis essayez avec un autre ordinateur.
