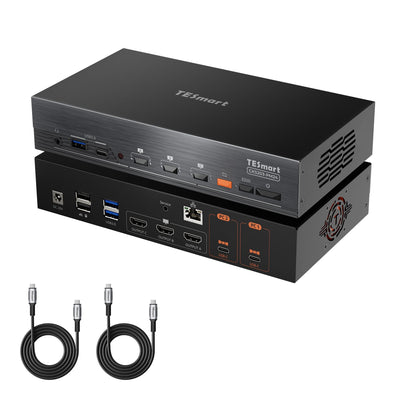

USB-C KVM 2 Computer 3 Monitore mit DisplayLink – 4K60, 65W PD | TESmart
Verbinden Sie zwei USB-C-Laptops mit drei gemeinsam genutzten HDMI-Monitoren sowie Tastatur, Maus, USB-Geräten und einem kabelgebundenen Netzwerk. DisplayLink ermöglicht auf kompatiblen Systemen einen flexiblen Arbeitsplatz mit drei Bildschirmen ohne MST; eine Treiberinstallation ist erforderlich.
Monitorkonfiguration
Max. Auflösung
Mehrere Monitore
Laptop laden
Ein-Kabel-Anschluss
Gemeinsames Netzwerk
Displayverwaltung
USB-C KVM 2 Computer 3 Monitore mit DisplayLink – 4K60, 65W PD | TESmart
¿Por qué HDC203-PM24?
Descripción general
01
Un cable. Tres veces 4K60. Carga de 100W.
Un cable USB-C conecta el portátil a tres puertos de extensión. 4K@60Hz-Displays Mediante DisplayLink, datos USB y una potencia de carga de hasta 100 W. El PC1 requiere el controlador DisplayLink.
02

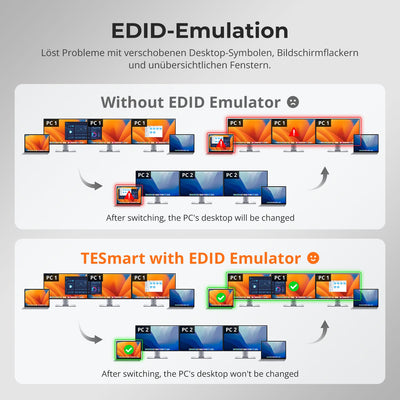

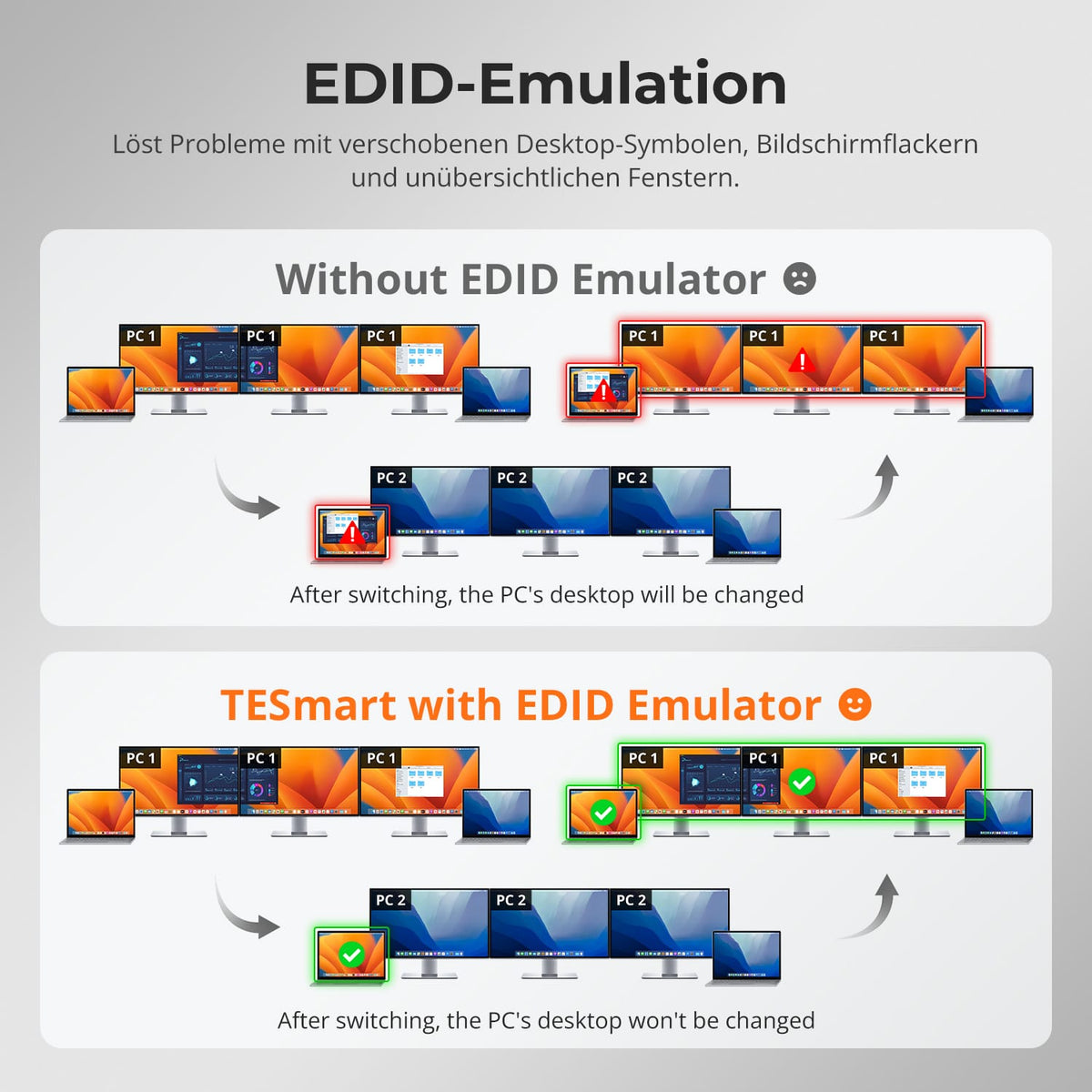

Emulación EDID para ordenadores de sobremesa estables
La emulación EDID integrada mantiene estables los ajustes de los tres monitores al alternar entre ellos. Esto reduce los cambios de resolución, el desplazamiento de iconos, el parpadeo y la reorganización de ventanas.
03
3 monitores. Asignación flexible.
Visualice la imagen de un ordenador en los tres monitores o asigne distintos ordenadores a monitores individuales, si la función está disponible. Un único teclado y ratón controlan el ordenador seleccionado.
04
De 4K@60Hz bis 1080p@240Hz
Las salidas HDMI admiten hasta 4K@60Hz. Para juegos con alta frecuencia de actualización, utilice las salidas de vídeo nativas de PC2. Las salidas DisplayLink de PC1 están diseñadas para trabajo de oficina, multitarea y tareas creativas; la salida real depende del ordenador, la pantalla, el cable y el modo.
05
USB y audio independiente asignar
El audio y el USB pueden permanecer en la fuente actual al cambiar de pantalla. Desactive el modo de seguimiento mediante una tecla de acceso rápido para alternar entre el audio y el USB de forma independiente. De esta manera, las llamadas y los dispositivos permanecerán activos en el sistema deseado.
06

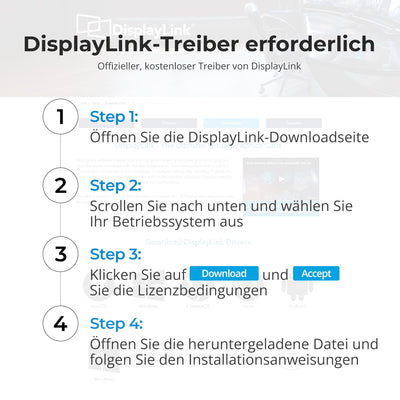

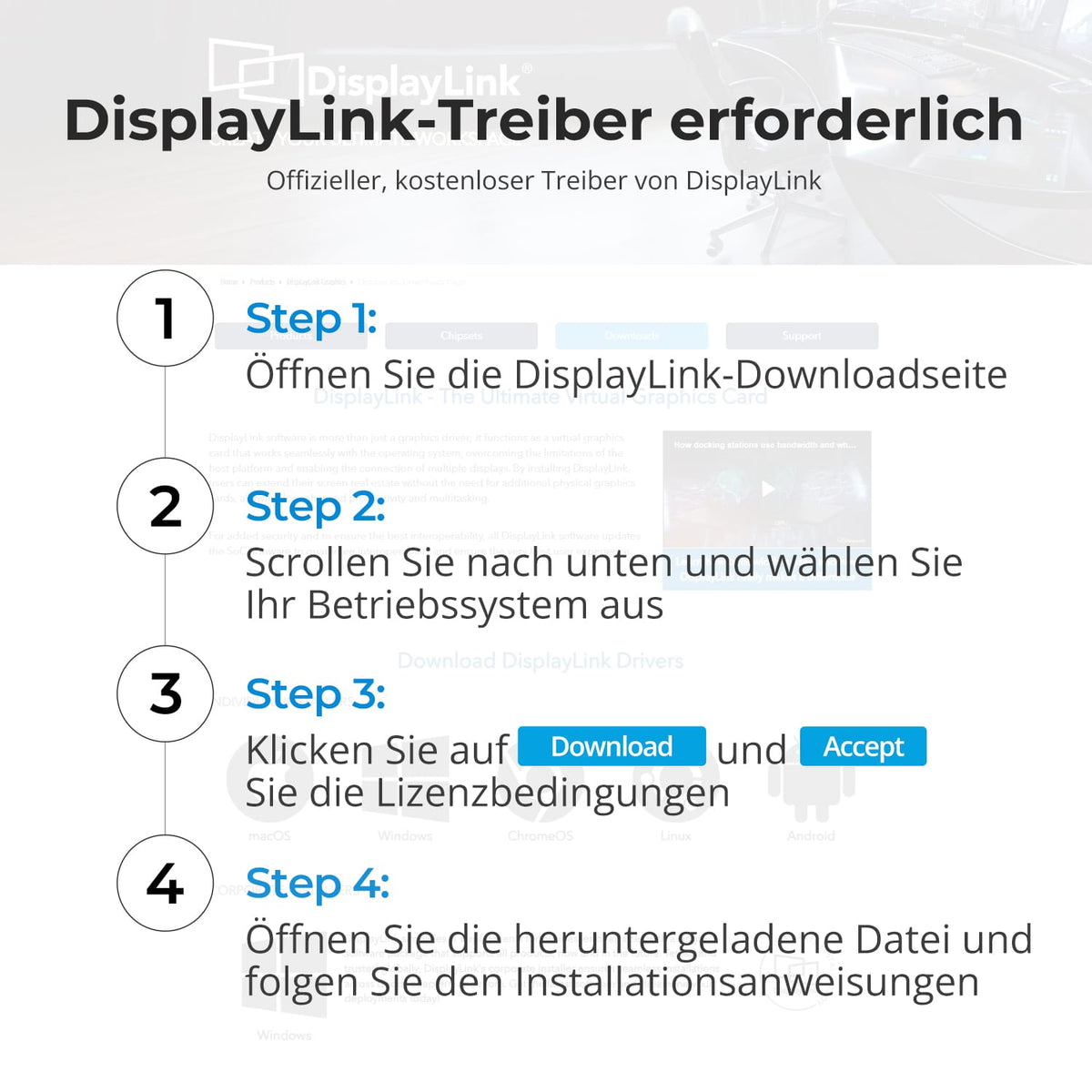

Controlador DisplayLink instalar rápidamente
Descarga e instala el controlador gratuito DisplayLink de Synaptics para tu sistema operativo. Solo el PC1 requiere el controlador. Es posible que tengas que reiniciar el equipo.
07
08
09
Datos y soporte
Compatibilidad y conexiones
Datos técnicos
Instrucciones y descargas
Alcance de la entrega
1 × conmutador KVM HDC203-PM24
1 × cable USB-C
2 × USB-C-Kabel (1,5 m)
1 × IR-Fernbedienung
1 × control remoto por infrarrojos
Comparar modelos adecuados
Seleccione los modelos en los menús para comparar las conexiones, la salida de imagen y las funciones que se pueden compartir.
Modelo
HDC203-PM24
Modelo
HDC203-P24
Modelo
HKS203-P24
Recuento de computadoras
1 ordenador de sobremesa + 1 portátil
Recuento de computadoras
1 ordenador de sobremesa + 1 portátil
Recuento de computadoras
2 computadoras
Conexiones de computadora
Portátil: 1 × USB-C; Ordenador de sobremesa: HDMI + 2 × DP + USB
Monitoranzahl
3 Monitore
Conexiones de computadora
Por PC: 3 × HDMI + USB
Monitorear salidas
3 × HDMI
Videoauflösung
Bis zu dreimal 4K60
Monitorear salidas
3 × HDMI
Salida de imagen
4K60
Laptop laden
Bis zu 100 W für den Laptop
Salida de imagen
4K60
Dispositivos USB compartidos
USB 3.0/5 Gbit/s
Displaytechnologie / Software
DisplayLink am Laptop-Anschluss; kompatibler Treiber erforderlich
Dispositivos USB compartidos
USB 3.0/5 Gbit/s
Cargar la computadora portátil
Hasta 100 W en la entrada del portátil
Ideal für
Hasta 60 W en la entrada del portátil
Cargar la computadora portátil
FALSO
Preguntas frecuentes
Puedes encontrar más respuestas en nuestra Centro de ayuda.
[Kompatibilität] Kann ich CKS203-PM24 mit zwei MacBooks verwenden?

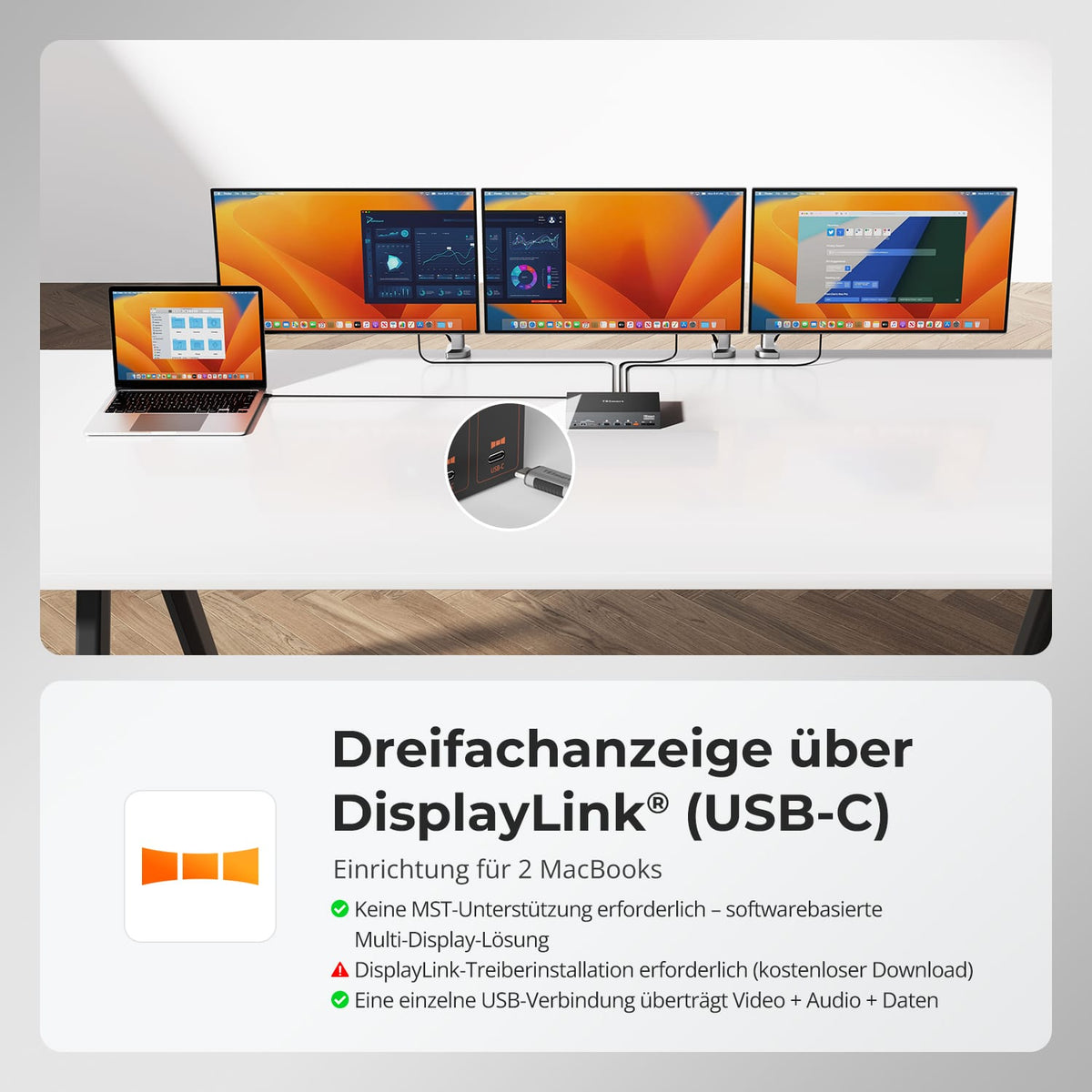

Ja. Verbinden Sie jedes MacBook über einen kompatiblen USB-C-Anschluss mit Videoausgabe und USB-Datenübertragung und installieren Sie den passenden DisplayLink-Treiber auf beiden Computern. So können drei externe HDMI-Displays genutzt werden, ohne auf die MST-Unterstützung von macOS angewiesen zu sein. Prüfen Sie, ob Ihre macOS-Version vom Treiber unterstützt wird.

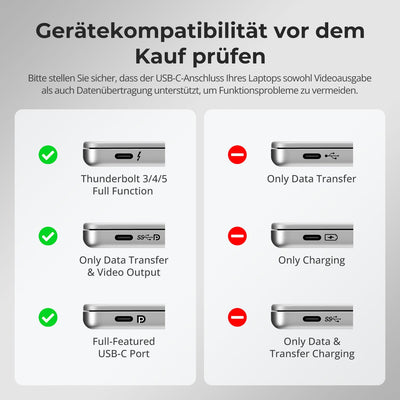

[Kompatibilität] Benötigt mein Laptop einen videofähigen USB-C-Anschluss?

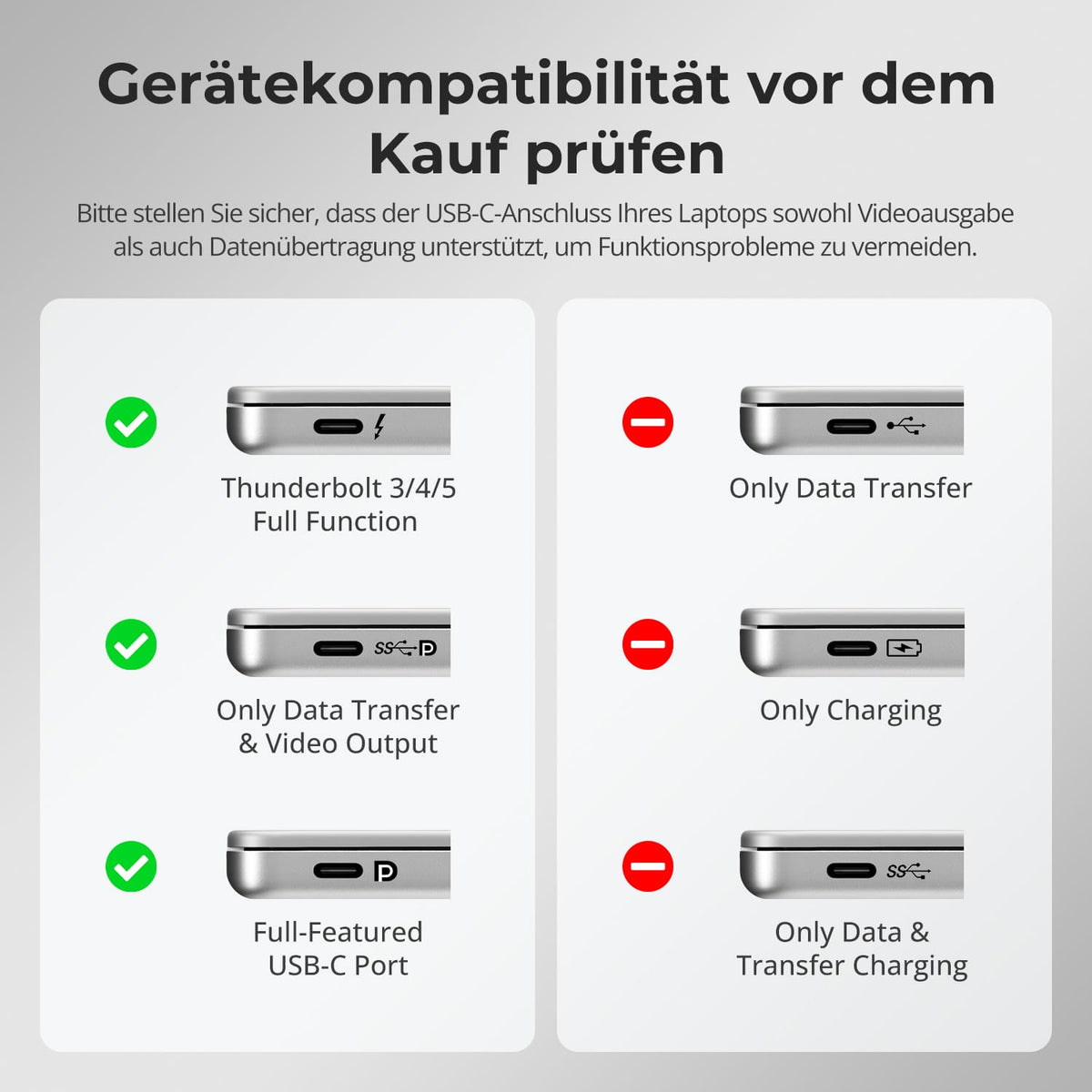

Ja. Für die angegebene Konfiguration mit drei Monitoren benötigt jeder Laptop einen USB-C-Anschluss mit Videoausgabe und USB-Datenübertragung (DP Alt Mode oder Thunderbolt). Ein USB-C-Anschluss nur für Daten oder Laden erfüllt die genannten Anschlussanforderungen nicht.
[Kompatibilität] Welche Betriebssysteme werden unterstützt?
Laut der aktuellen offiziellen Synaptics-Website werden fünf Betriebssysteme unterstützt: macOS, Windows, ChromeOS, Linux und Android. Für den vorgesehenen Betrieb mit mehreren Monitoren muss auf jedem angeschlossenen Laptop ein kompatibler DisplayLink-Treiber installiert sein. Prüfen Sie vor dem Kauf die Treiberverfügbarkeit für Ihr genaues Betriebssystem und dessen Version.
[Kompatibilität] Kann ich Apple Studio Displays oder Monitore ausschließlich mit USB-C anschließen?
Dieser KVM hat drei HDMI-Monitorausgänge. Schließen Sie kompatible HDMI-Monitore an OUTPUT A, B und C an. Apple Studio Display gehört nicht zum angegebenen Kompatibilitätsumfang dieses Modells; der KVM bietet keinen nativen Thunderbolt-Displayausgang.
[Kompatibilität] Welche Auflösungen und Bildwiederholraten kann ich nutzen?
Unterstützt die gleichzeitige Ausgabe auf bis zu drei Displays mit 3840 × 2160 @ 60 Hz. Die Produktgrafiken zeigen Kombinationen mit niedrigerer Auflösung und höherer Bildwiederholrate, darunter 2560 × 1440 @ 120 Hz und 1920 × 1080 @ 240 Hz. Erreichbare Modi hängen von Computer, Monitoren, Kabeln und Einstellungen ab. HDR wird als unterstützt angegeben; aufgrund von Einschränkungen des DisplayLink-Treibers ist die Ausgabe HDCP-verschlüsselter Videoquellen nicht möglich.

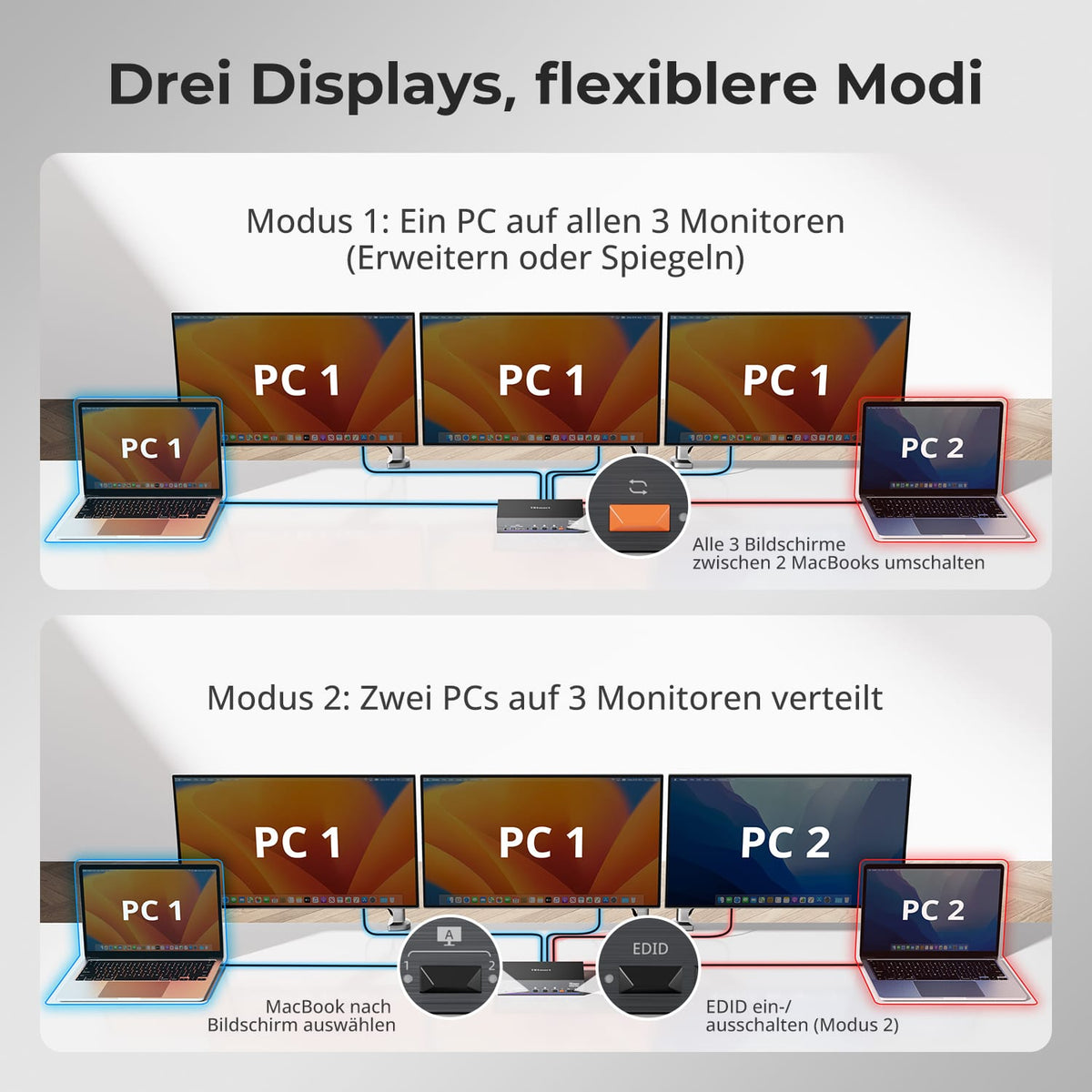

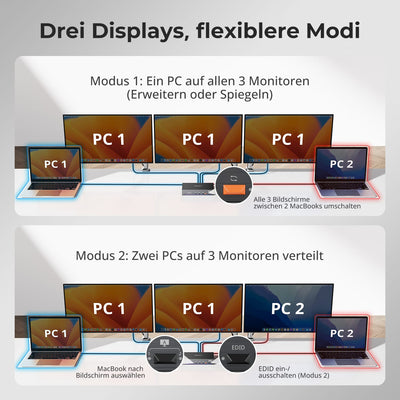

[Funktionen & Anschlüsse] Kann ich beide Laptops gleichzeitig auf den drei Monitoren anzeigen?
Ja. Sie können die drei Monitorausgänge einzeln PC1 oder PC2 zuordnen, beispielsweise zwei Bildschirme einem Laptop und einen dem anderen. Alternativ lassen sich alle drei Bildschirme auf denselben Laptop umschalten. Bei gemischter Zuordnung wechseln Sie die Tastatur-/Maussteuerung bei Bedarf separat.
[Funktionen & Anschlüsse] Kann der KVM beide Laptops laden?
Ja. Beide USB-C-Computereingänge unterstützen Power Delivery mit bis zu 65 W pro angeschlossenem kompatiblem Laptop. Die tatsächliche Ladeleistung hängt vom Leistungsbedarf des Laptops und der USB-C-Leistungsaushandlung ab.
[Funktionen & Anschlüsse] Welche Geräte können beide Laptops gemeinsam nutzen?

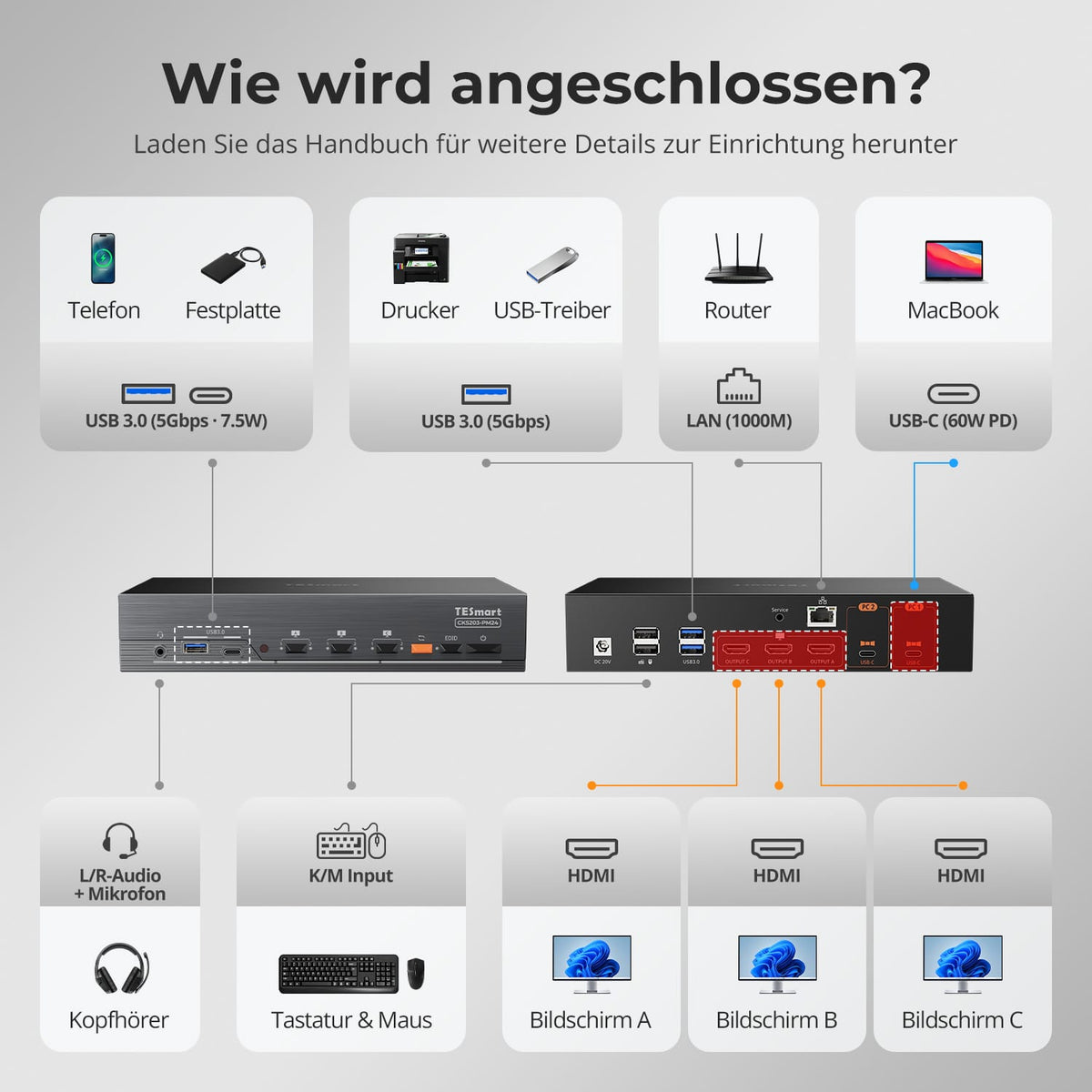

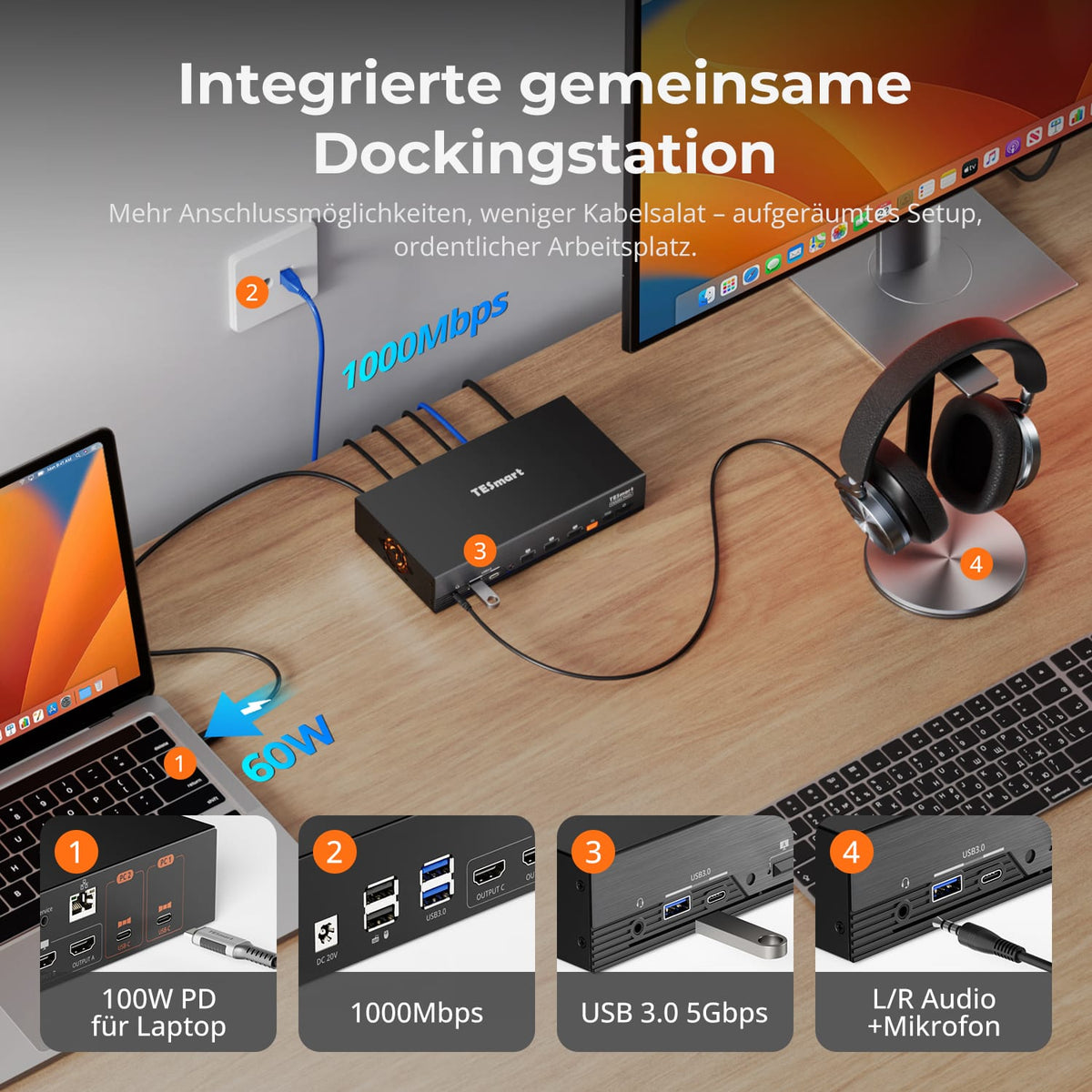

Die Laptops können drei HDMI-Monitore, Tastatur und Maus, USB-3.2-Gen-1-Geräte, ein Audiogerät am 3,5-mm-Audio-/Mikrofonanschluss und einen Gigabit-Ethernet-Uplink gemeinsam nutzen. USB-Datenübertragung wird mit bis zu 5 Gbit/s und einer Stromversorgung von bis zu 7,5 W unterstützt. Einige USB-Geräte mit höherem Strombedarf benötigen eine externe Stromversorgung.

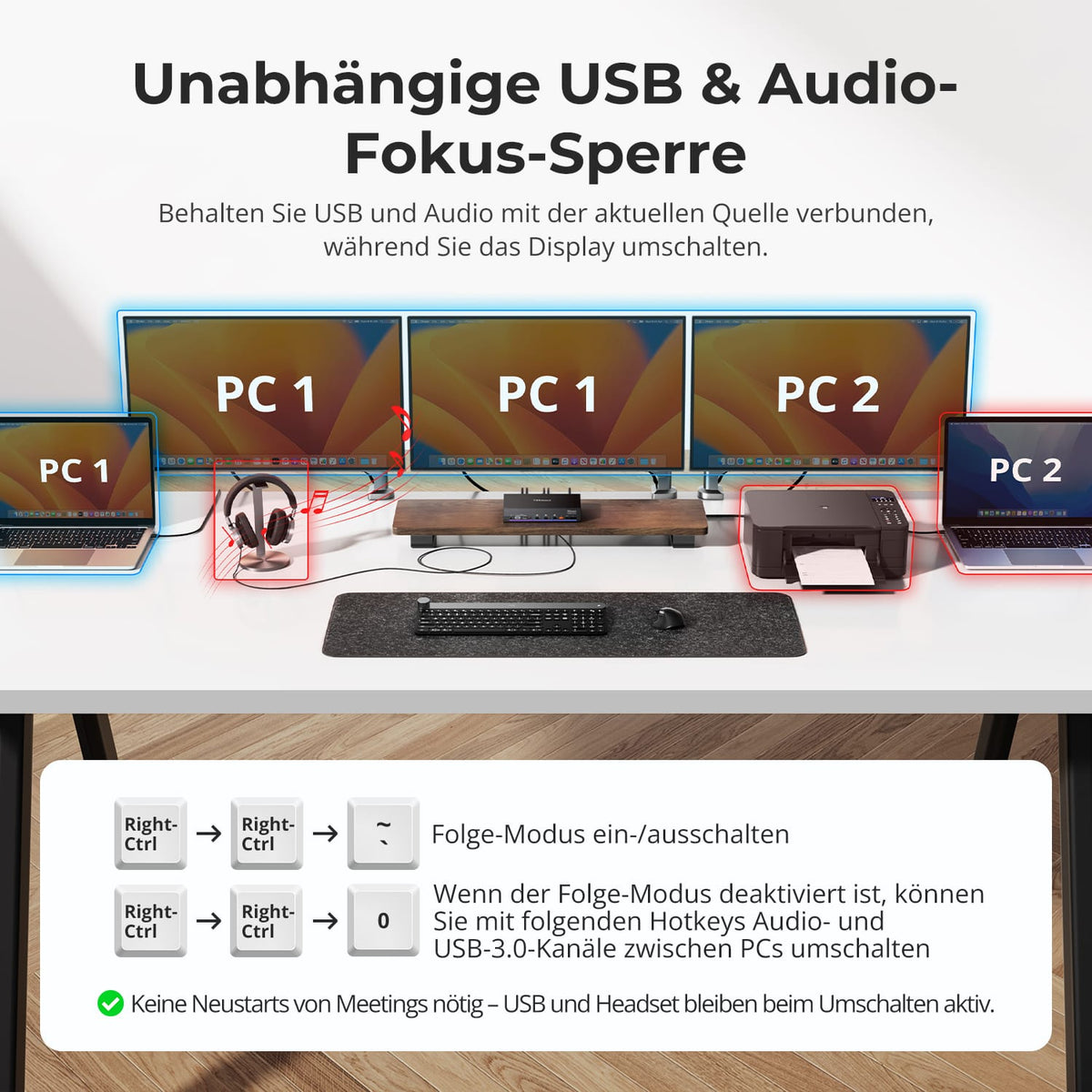

[Funktionen & Anschlüsse] Können USB-Geräte und Audio beim Monitorwechsel einem Laptop zugeordnet bleiben?
Ja. Der USB-/Audio-Folgemodus ist standardmäßig aktiviert, sodass diese Geräte normalerweise dem aktuell gesteuerten Computer folgen. Deaktivieren Sie den Folgemodus, um den USB-/Audiokanal beim bisherigen Laptop zu belassen, und schalten Sie ihn bei Bedarf manuell um. Beim Kanalwechsel können USB-Geräte kurzzeitig neu verbunden werden.
[Funktionen & Anschlüsse] Was bewirkt die EDID-Isolierung?
Bei aktivierter EDID-Isolierung erkennt jeder Laptop nur die ihm aktuell zugeordneten Monitorverbindungen. Dadurch lässt sich vermeiden, dass Anwendungsfenster oder der Mauszeiger auf einen dem anderen Laptop zugeordneten Bildschirm verschoben werden. Die Funktion ist standardmäßig deaktiviert und lässt sich mit der EDID-Taste an der Vorderseite umschalten.

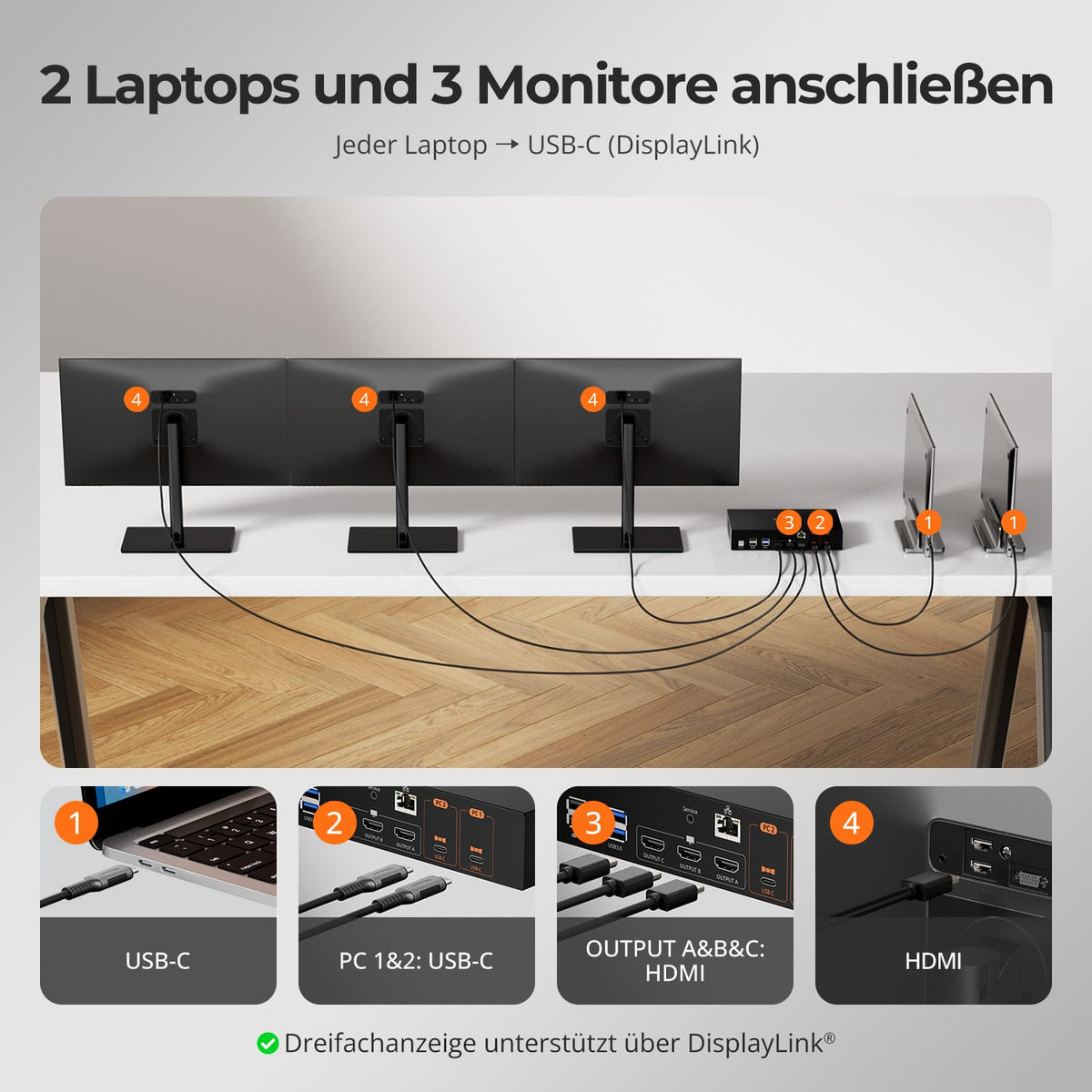

[Einrichtung & Umschalten] Muss ich vor dem Anschließen der Monitore Software installieren?
Ja. Installieren Sie für die vorgesehene Funktion mit drei Bildschirmen den offiziellen DisplayLink-Treiber auf beiden Laptops. Erteilen Sie unter macOS die erforderlichen Berechtigungen, wenn Sie dazu aufgefordert werden. Schließen Sie anschließend die HDMI-Monitore, beide USB-C-Computerkabel, Peripheriegeräte und das Netzteil an.
[Einrichtung & Umschalten] Wie schalte ich Computer und einzelne Monitore um?

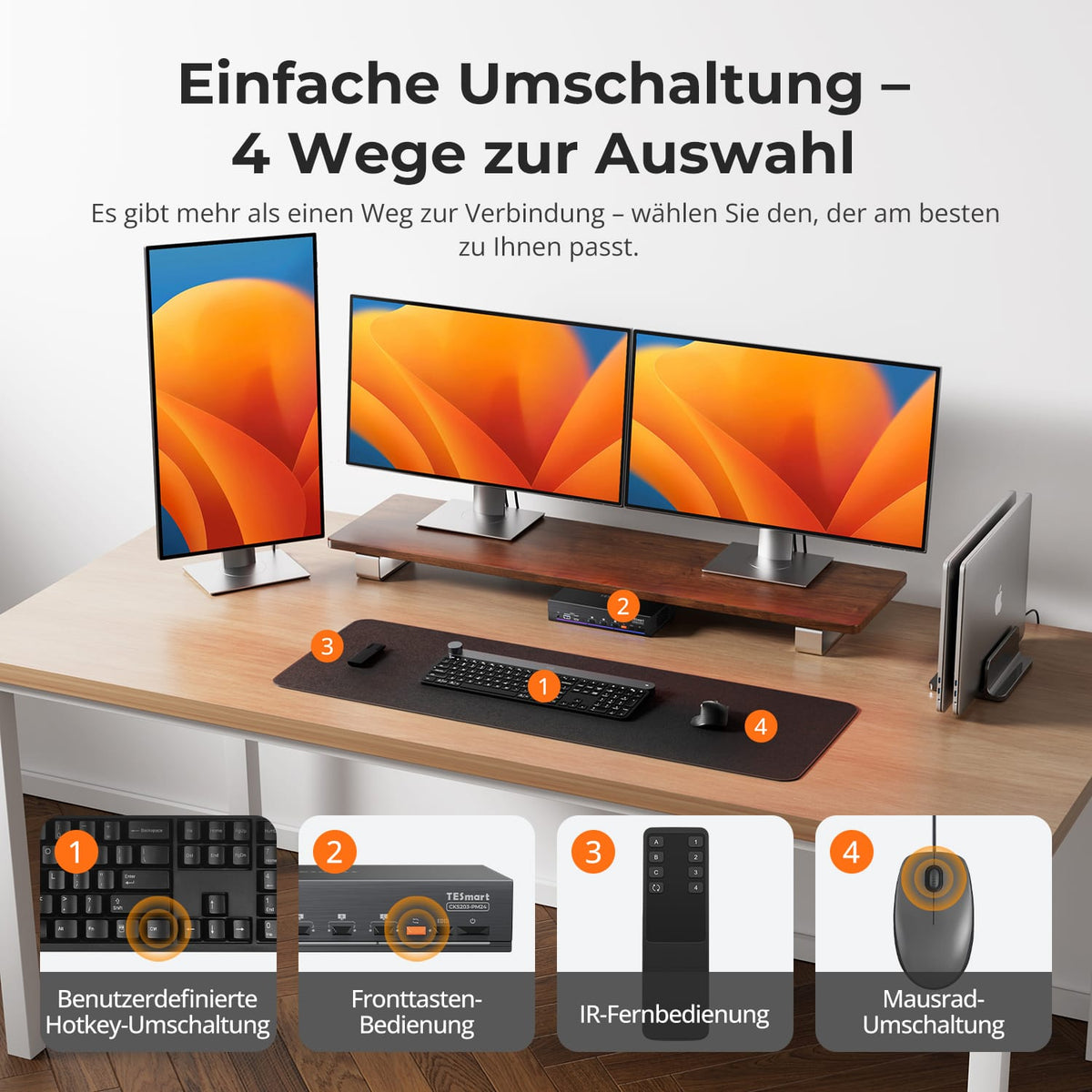

Verwenden Sie die Fronttasten, Tastatur-Hotkeys, die mitgelieferte IR-Fernbedienung oder das Mausrad. Die Tasten A, B und C schalten den jeweiligen Monitor einzeln um; die orange Switch-Taste schaltet alle Monitore gemeinsam um. Drücken Sie für Tastaturbefehle die rechte Strg-Taste zweimal innerhalb einer Sekunde und anschließend die Befehlstaste.

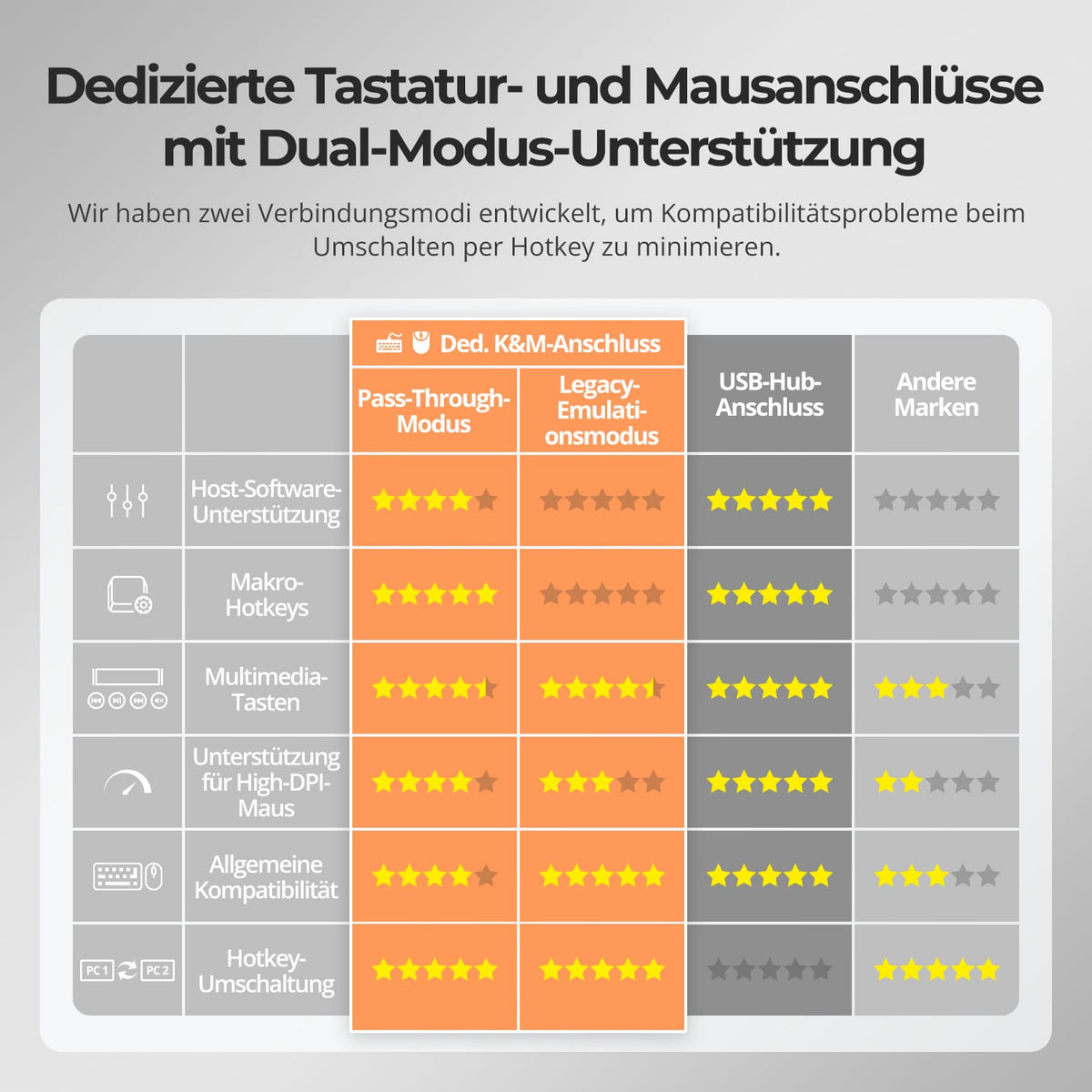

[Einrichtung & Umschalten] Kann ich den Kompatibilitätsmodus für Tastatur und Maus ändern?
Ja. Der separate Tastatur-/Mausanschluss unterstützt Pass-Through-Modus und Legacy-Emulationsmodus. Standardmäßig ist Pass-Through aktiviert. Drücken Sie bei ungewöhnlichem Verhalten von Tastatur oder Maus zweimal die rechte Strg-Taste und anschließend F2, um den Modus umzuschalten.
