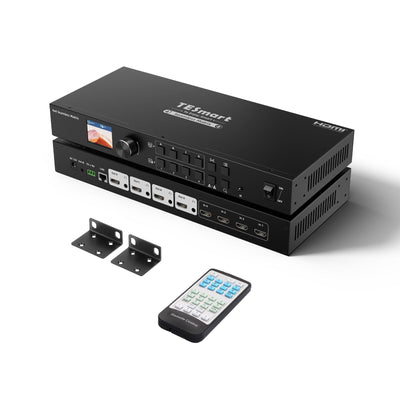

4×4 HDMI-Matrix | 1080p60 & nahtloses Umschalten
HMA404-ES23 verbindet vier HDMI-Quellen mit vier Displays. Nahtloses Umschalten bis 1080p60, LCD-Vorschau und Audioausgänge eignen sich für Präsentationen und Monitoring.
Signalzuweisung
Max. Auflösung
Monitorsteuerung
Videosignale umschalten
Live-Vorschau
Audiozuweisung
Signalzuweisung
4×4 HDMI-Matrix | 1080p60 & nahtloses Umschalten
Warum HMA404-ES23?
Übersicht
01

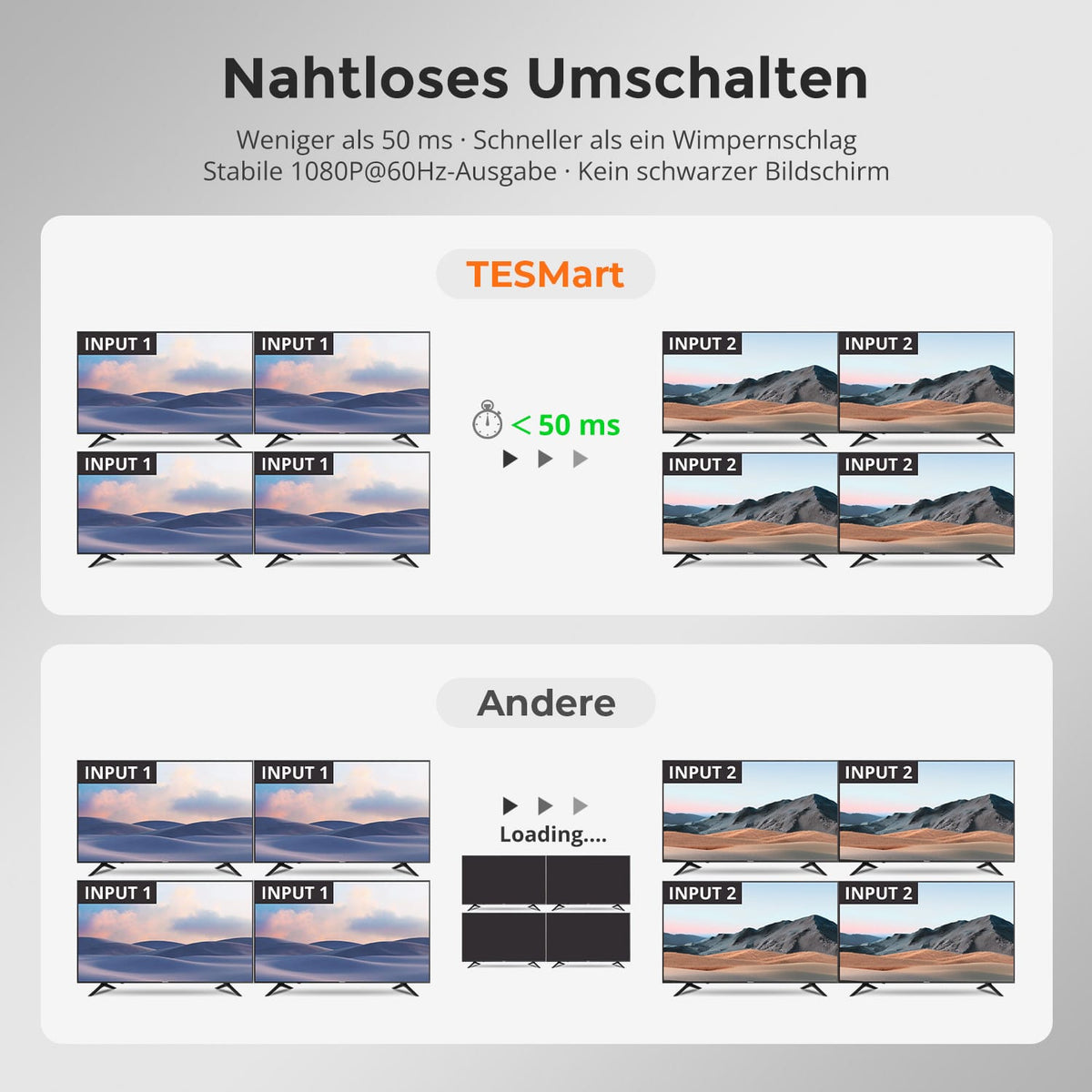

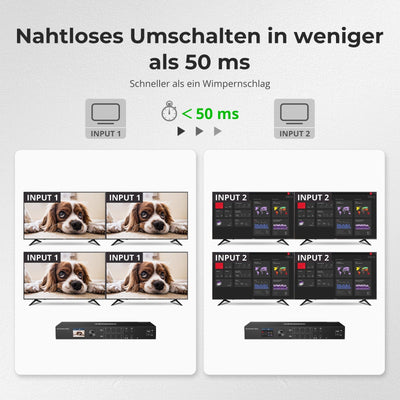

Umschalten in unter 50 ms
Wechseln Sie HDMI-Quellen in unter 50 ms mit stabiler 1080p@60Hz-Ausgabe – für weniger Unterbrechungen bei Präsentationen und Monitoring.
02

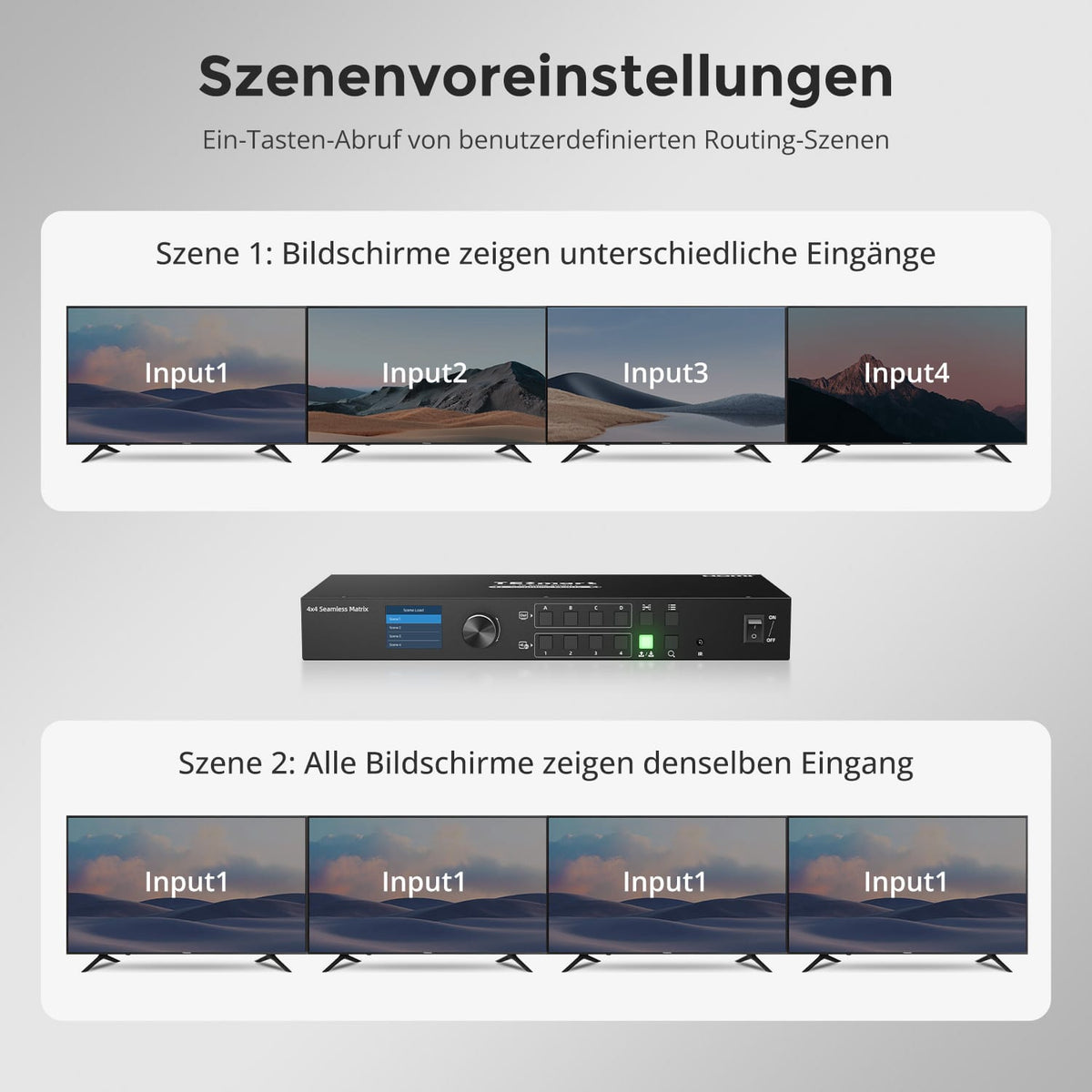

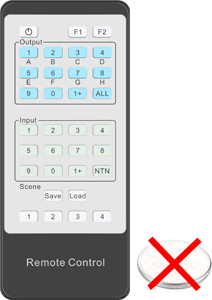

Eigene Szenen auf Tastendruck abrufen
Speichern Sie häufige Zuordnungen und rufen Sie sie direkt ab. Wechseln Sie zwischen vier unabhängigen Quellen und einer gemeinsamen Quelle ohne neue Konfiguration.
03

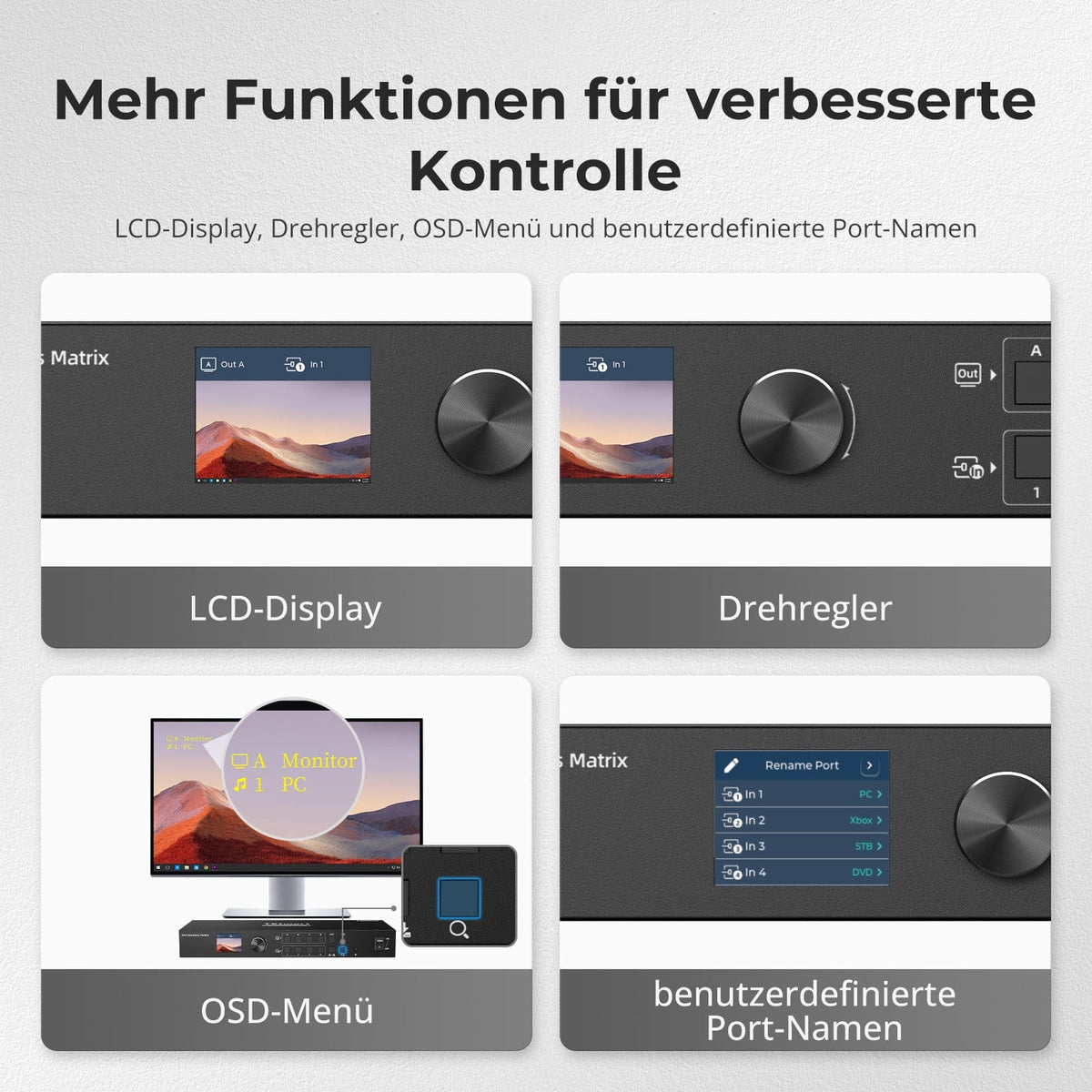

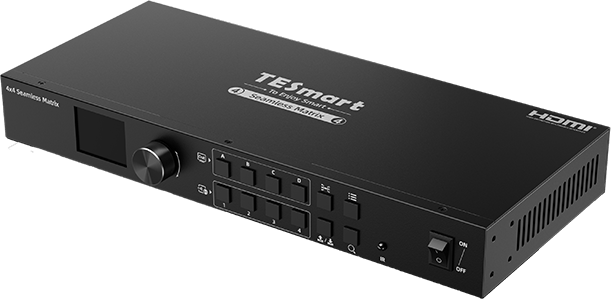

Jedes Signal direkt am Gerät prüfen

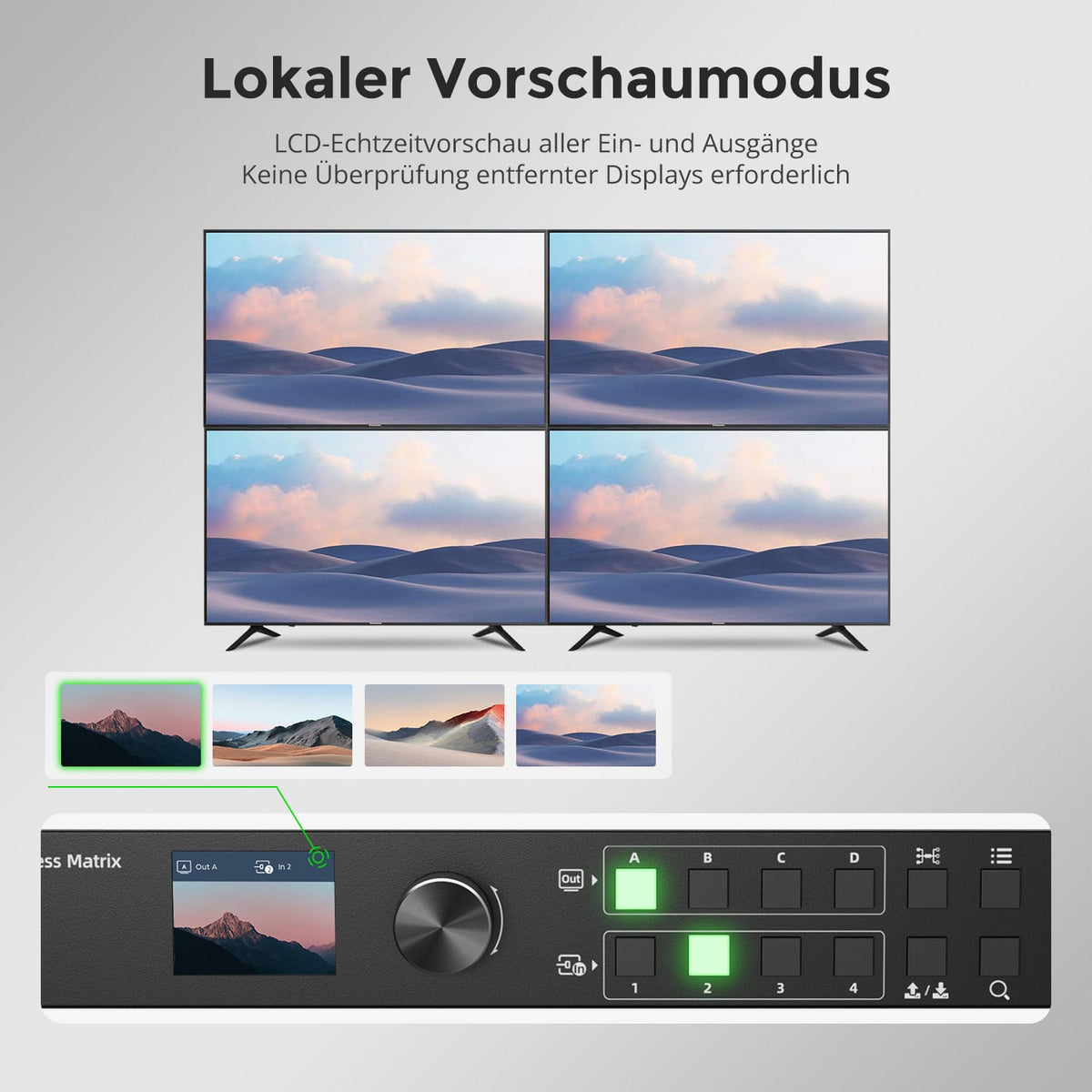

Das integrierte LCD zeigt Ein-/Ausgangssignale in Echtzeit. Prüfen Sie Quellen und Zuordnungen direkt an der Matrix.
04

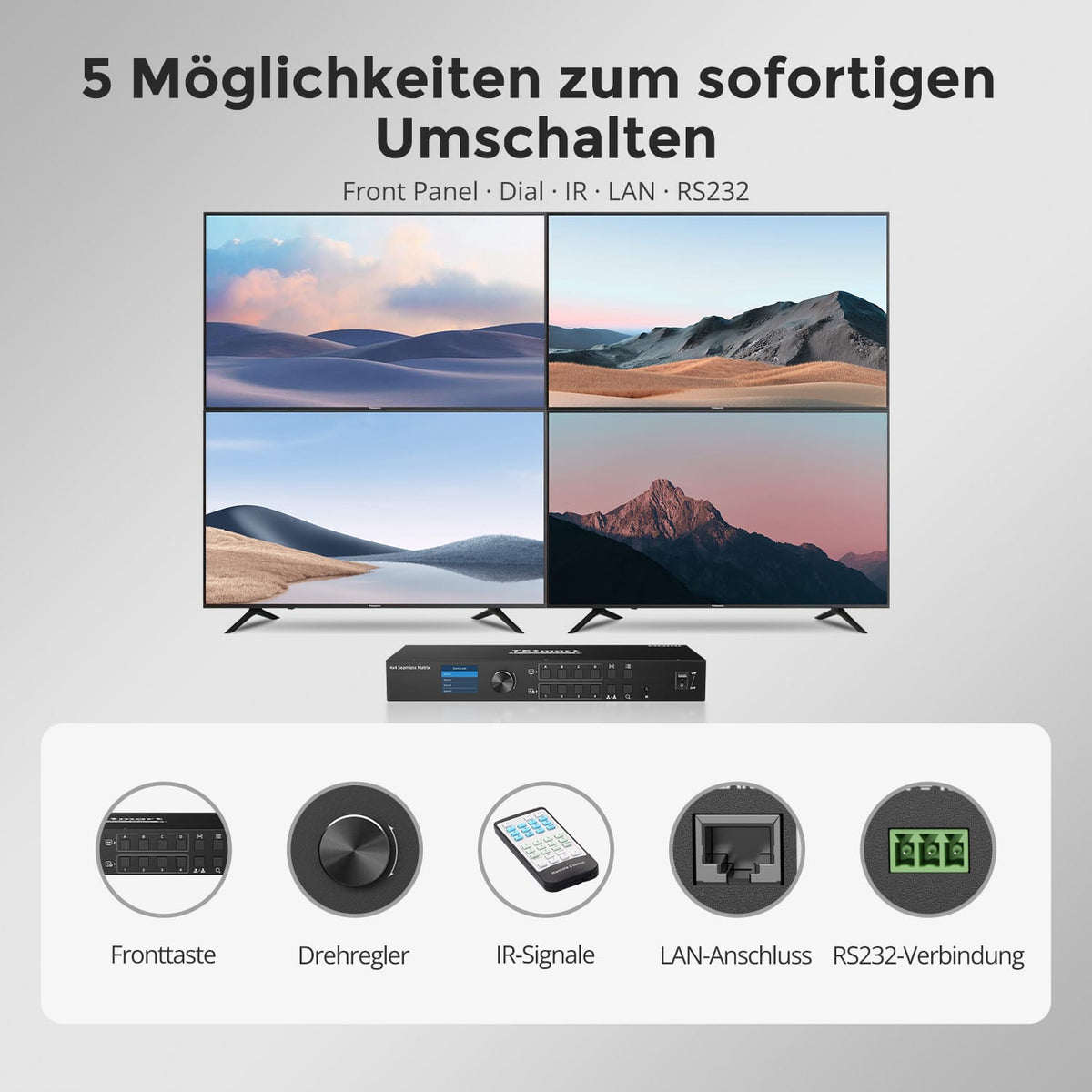

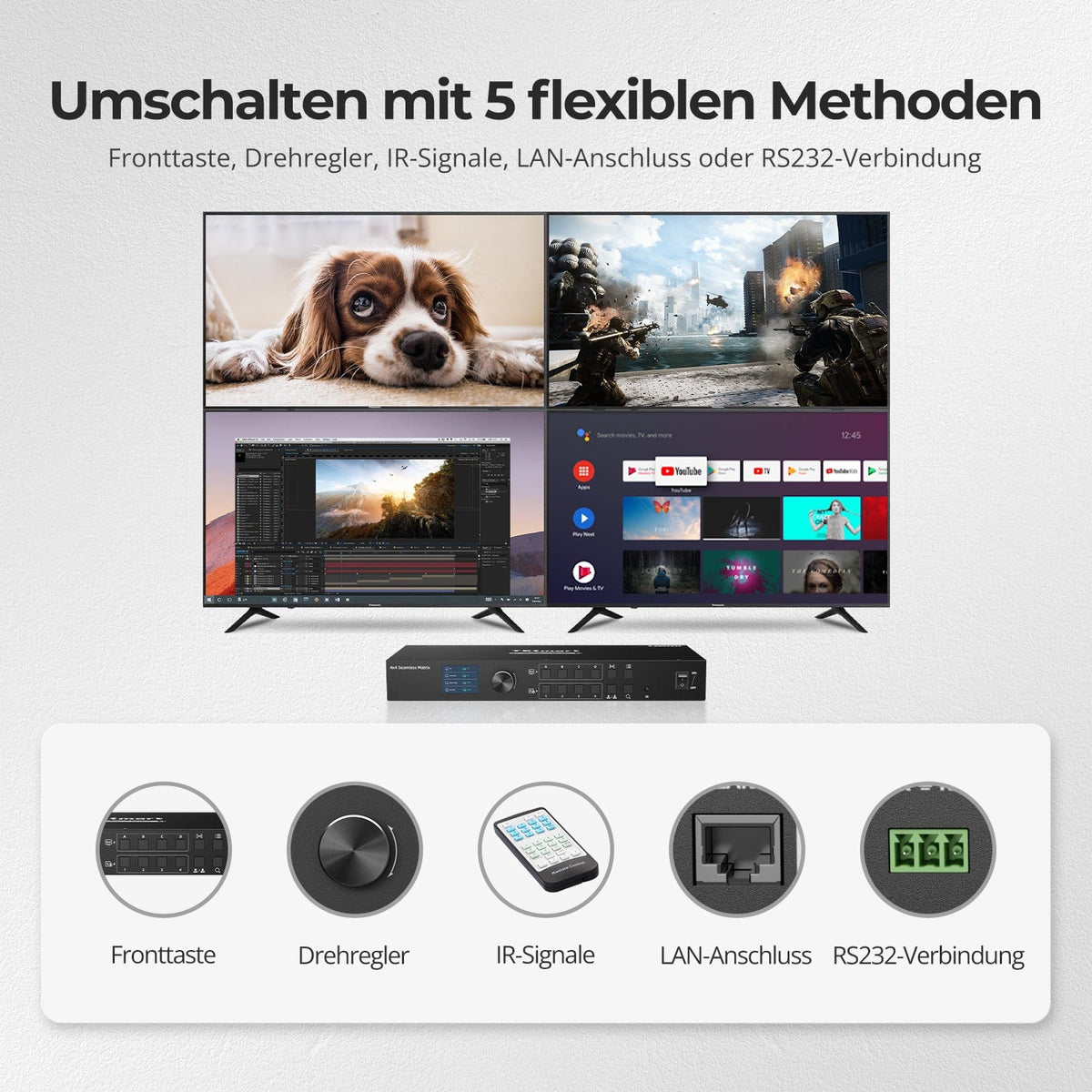

Fünf Wege zur Matrixsteuerung
Per Bedienfeld, Drehregler, IR, LAN oder RS232 – lokal für den Alltag oder integriert in professionelle AV-Systeme.
05

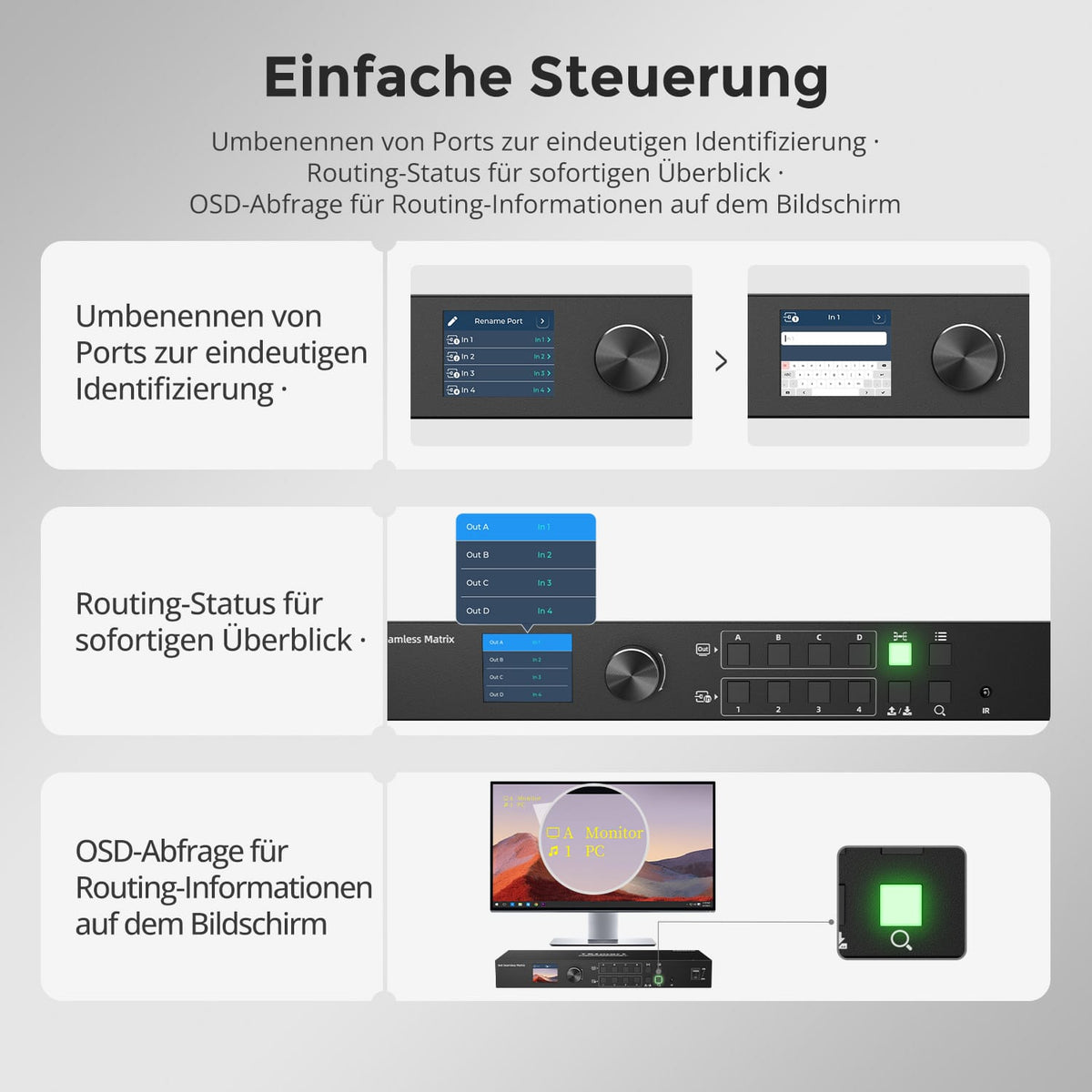

Zuordnungen auf einen Blick verwalten
Benennen Sie Eingänge, prüfen Sie den Routingstatus am LCD und fragen Sie Informationen per OSD auf dem Display ab.
06

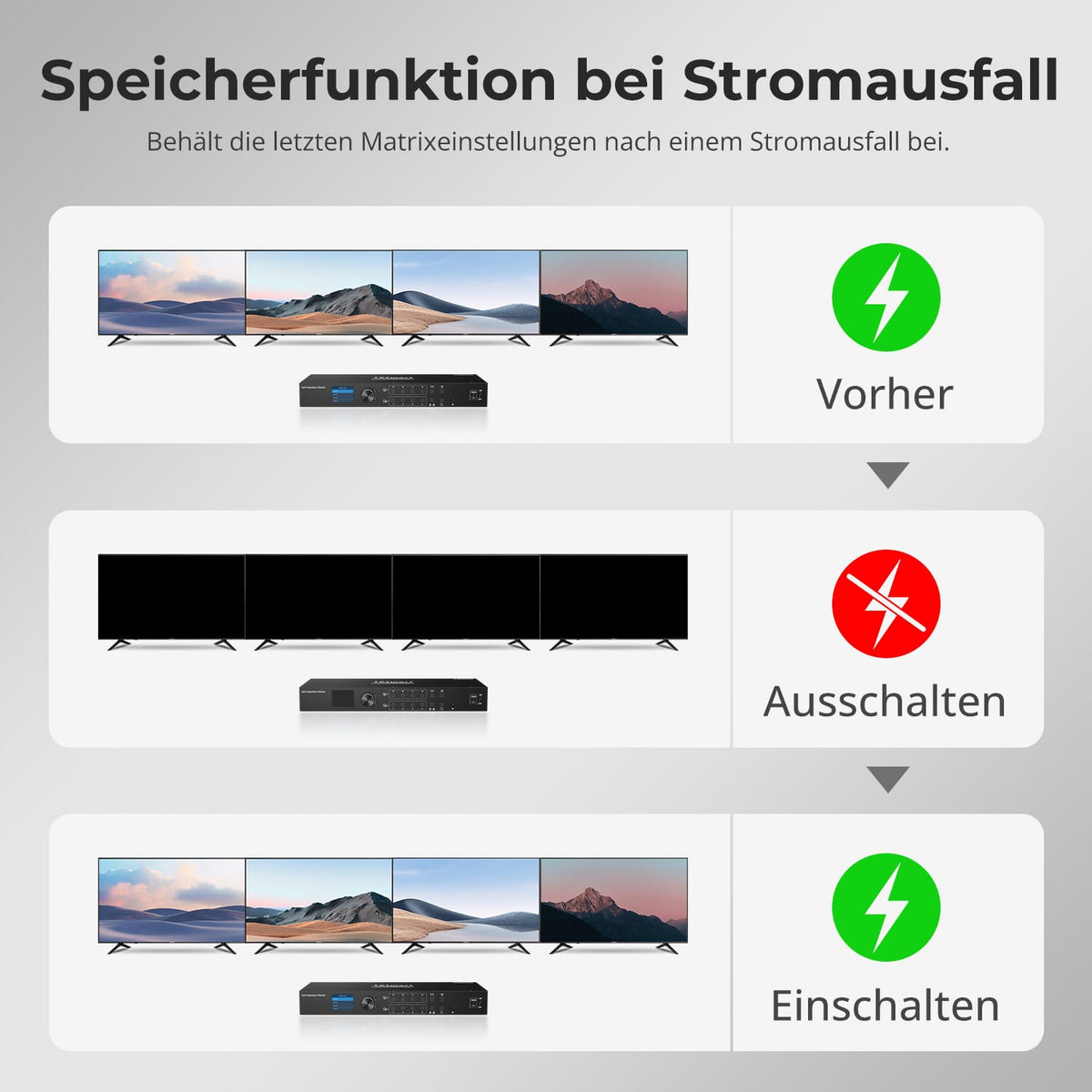

Ihre Zuordnung bleibt gespeichert
Der letzte Zustand bleibt bei Stromunterbrechung gespeichert und wird beim Einschalten automatisch wiederhergestellt.
07

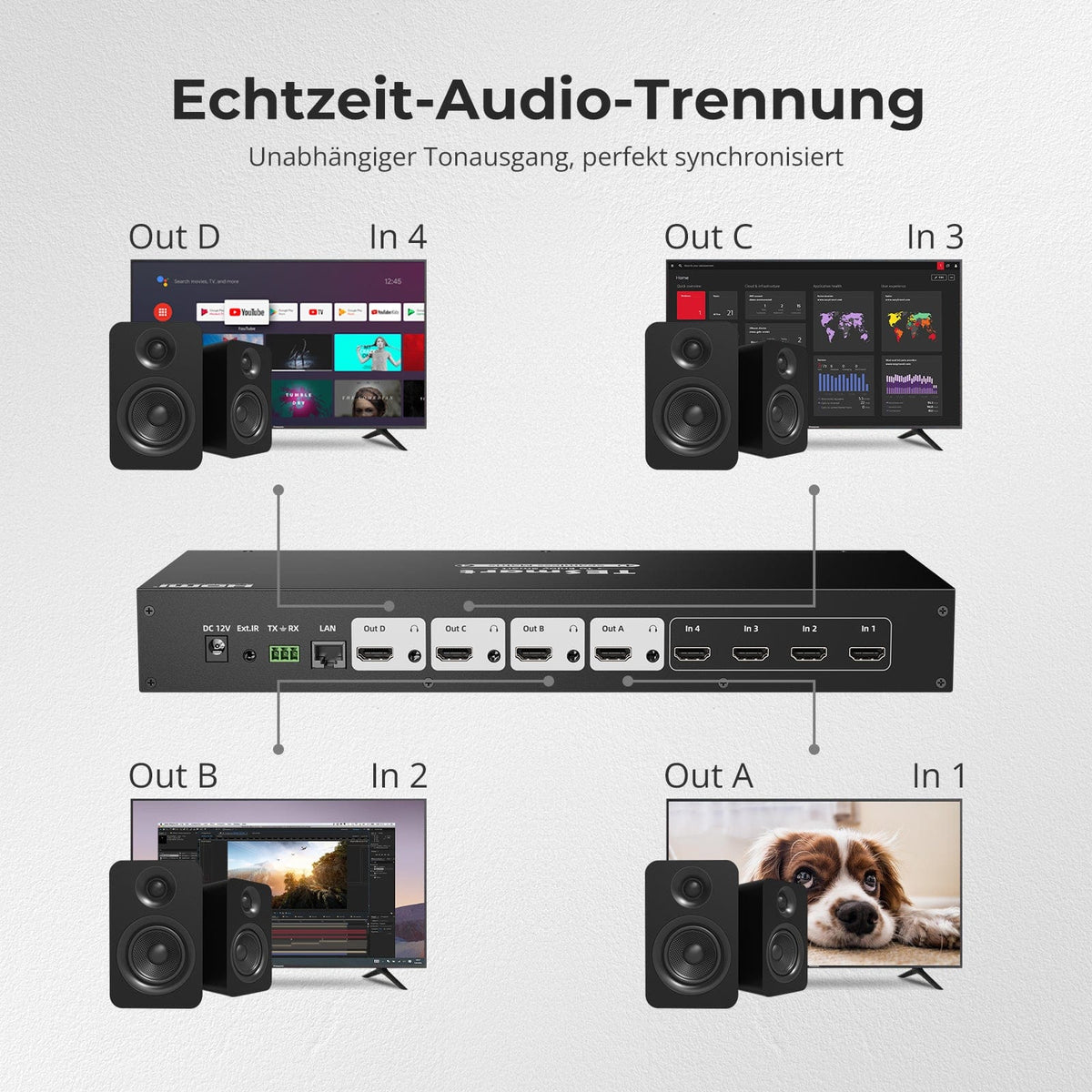

Audio für jeden Ausgang

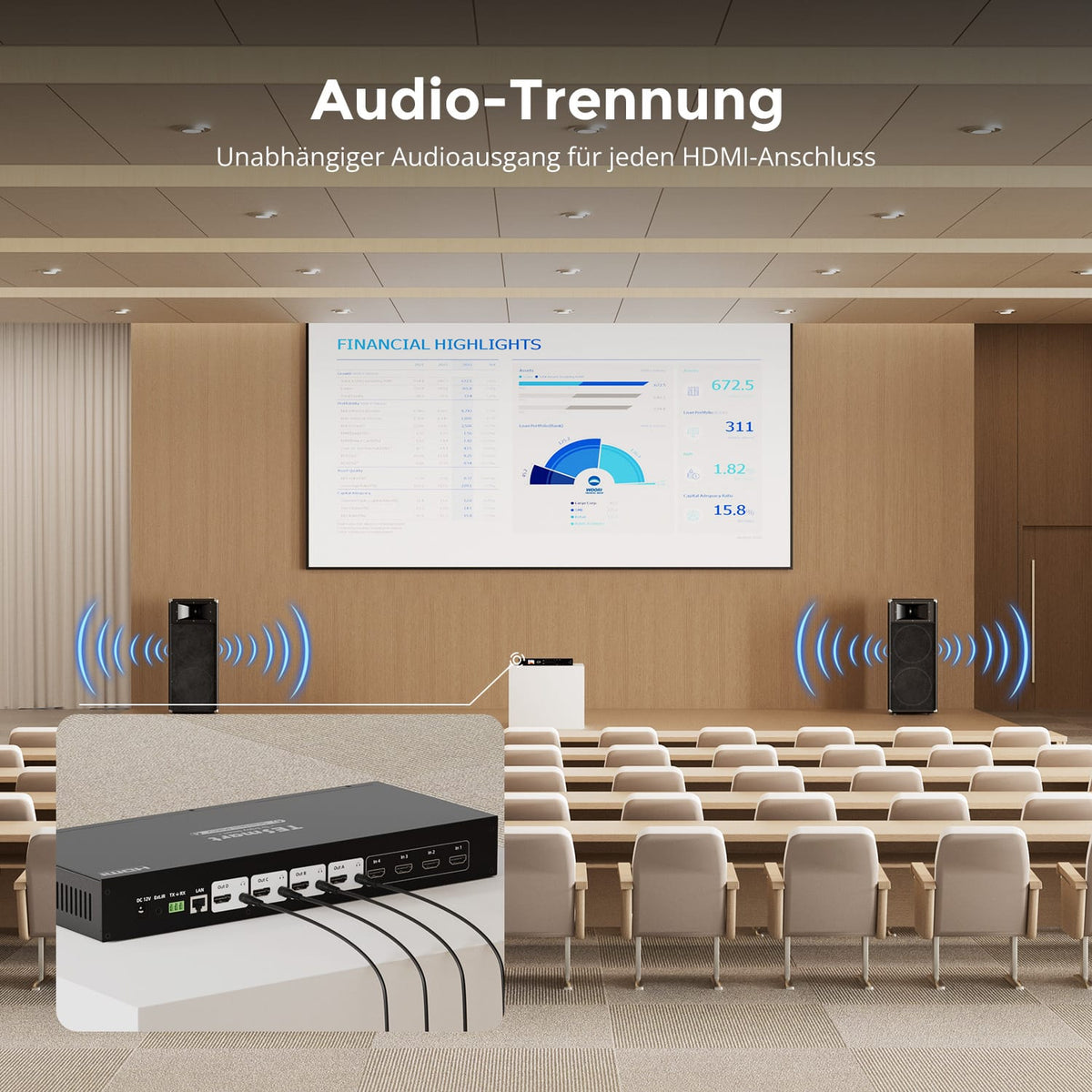

Jeder HDMI-Ausgang besitzt einen eigenen L/R-Audioanschluss. Audio folgt der jeweiligen Videoroute – für separate Lautsprecherbereiche in Konferenzräumen, Klassenräumen und AV-Installationen.
Daten & Support

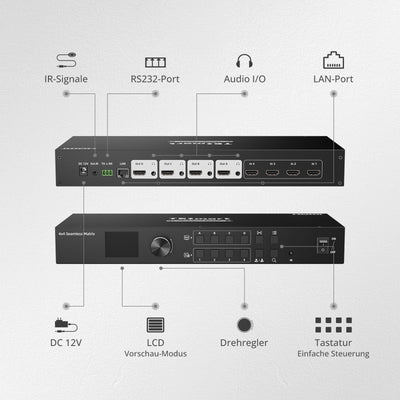

Kompatibilität & Anschlüsse
Technische Daten
Anleitungen & Downloads

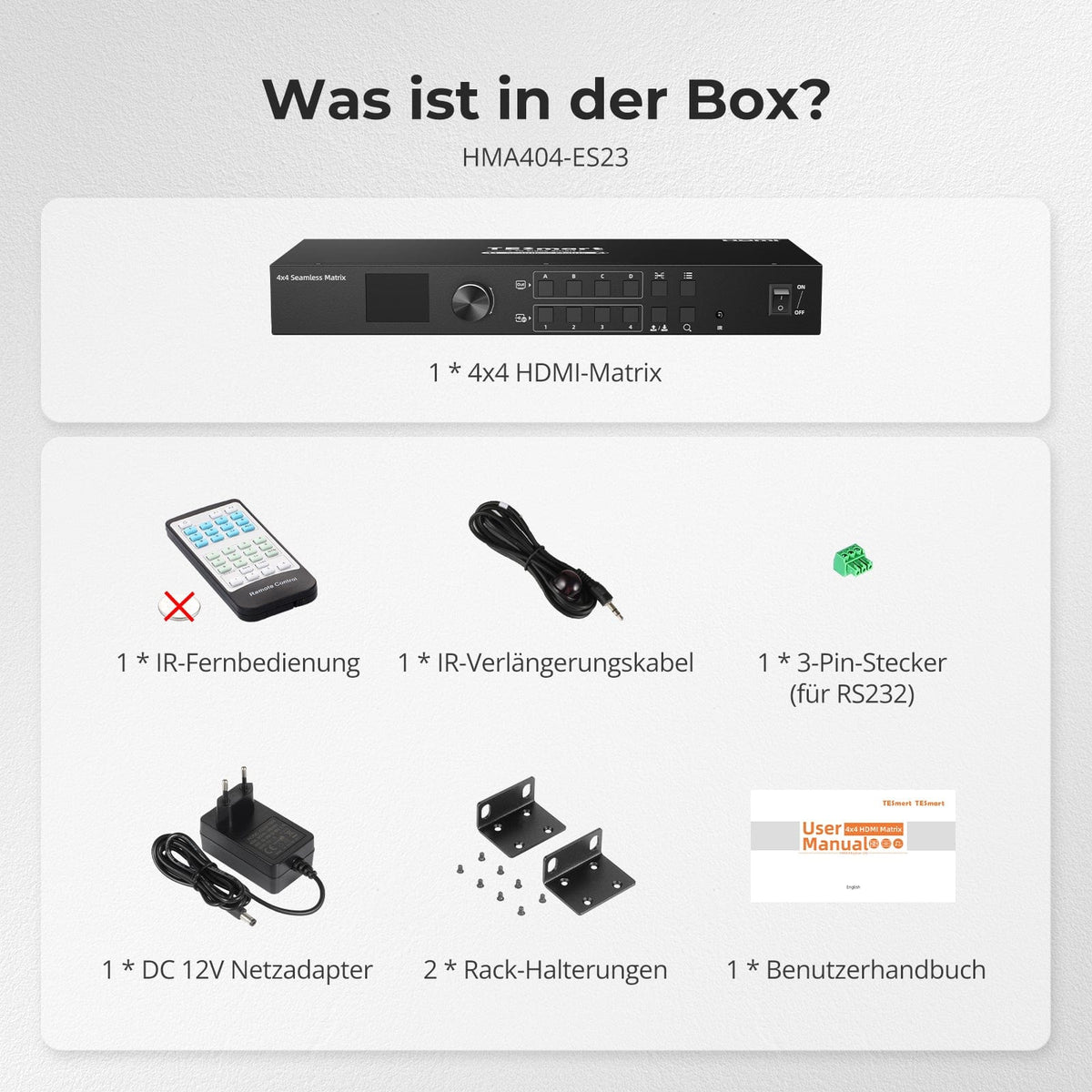

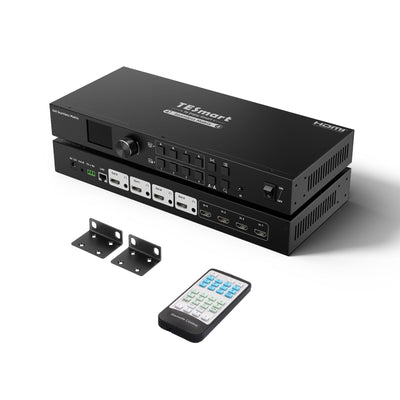

Lieferumfang
1 × 4×4 HDMI Matrix
1 × IR-Verlängerungskabel
1 × 3-poliger RS232-Stecker
2 × Rackwinkel
1 × 12-V-DC-Netzteil
1 × IR-Fernbedienung
1 × Bedienungsanleitung
Passende Modelle vergleichen
Vergleichen Sie Auflösung, Schaltungsmodi und Umschaltverhalten für ein HDMI-System mit vier Eingängen und vier Ausgängen.
Modell
HMA404-ES23
Modell
HMA404-E23
Modell
HMA404-L23
Videoeingänge
4 × HDMI
Videoeingänge
4 × HDMI
Videoeingänge
4 × HDMI
Monitorausgänge
4 × HDMI
Monitorausgänge
4 × HDMI
Monitorausgänge
4 × HDMI
Bildausgabe
1080p60
Bildausgabe
4K60
Bildausgabe
4K30 im Einzelbildmodus; 1080p60 in Quad-View
Anzeigemodi
Unabhängige Vollbildschaltung
Anzeigemodi
Unabhängige Vollbildschaltung
Anzeigemodi
Vollbildschaltung + Quad-View an jedem Ausgang
Quellenwechsel
Nahtloses Umschalten im Vollbildmodus
Quellenwechsel
Standard-Matrixumschaltung
Quellenwechsel
Standard-Matrixumschaltung
Audioausgänge
4 × analog L/R, den HDMI-Ausgängen zugeordnet
Audioausgänge
4 × analog L/R, den HDMI-Ausgängen zugeordnet
Audioausgänge
HDMI-Audio; Quelle in Quad-View wählbar
Steuerung
Fronttasten, Drehregler, IR, RS232 und LAN
Steuerung
Fronttasten, IR, RS232 und LAN
Steuerung
Fronttasten, IR und RS232
Gespeicherte Schaltungen
4 Schaltungen
Gespeicherte Schaltungen
4 Schaltungen
Gespeicherte Schaltungen
4 Schaltungen
Gemeinsame USB-Nutzung
Gemeinsame USB-Nutzung
Gemeinsame USB-Nutzung
Häufige Fragen
Weitere Antworten finden Sie in unserem Hilfe-Center.
[Kompatibilität] Welche Quellen und Displays unterstützt HMA404-ES23?
Bis zu vier HDMI-Quellen und vier Displays, etwa Computer, Konsolen, Streamingboxen, Fernseher, Monitore und Projektoren.
[Kompatibilität] Welche maximale Auflösung wird unterstützt?
HMA404-ES23 unterstützt bis zu 1920×1080 bei 60 Hz. Quelle und Display müssen innerhalb dieser Grenze eingestellt sein.
[Kompatibilität] Ist HMA404-ES23 ein KVM?
Nein. Es verteilt HDMI-Video und Audio, keine USB-Tastatur, Maus oder anderen USB-Geräte.
[Kompatibilität] Ist die Videoübertragung latenzfrei?
Nein. Nahtloses Umschalten vermeidet schwarze Bildschirme, die Videoverarbeitung erzeugt aber Latenz. Für bildgenaue Synchronisierung mit dem eingebauten Quelldisplay ist das Modell nicht vorgesehen.
[Kompatibilität] Benötige ich Windows?
Nicht für Bedienfeld, Drehregler und IR. Die Matrix-Controller-Software zur PC-Steuerung über LAN/RS232 ist für Windows.
[Funktionen] Kann jeder Monitor eine andere Quelle zeigen?
Ja. Jeder der vier Ausgänge kann unabhängig einen beliebigen angeschlossenen Eingang wählen. Eine Quelle kann außerdem auf mehreren oder allen Monitoren angezeigt werden.
[Funktionen] Was bedeutet nahtloses Umschalten?
Beim Wechsel der Vollbildquelle bleibt das Display aktiv, statt auf das nächste Bild mit schwarzem Bildschirm zu warten.
[Anschlüsse] Wie funktioniert Audioextraktion?
Jeder HDMI-Ausgang hat einen zugehörigen analogen L/R-Ausgang. Audio folgt der gewählten Quelle dieses Displays.
[Funktionen] Was zeigt das LCD?
Vorschauen von Eingängen, Ausgängen oder beiden nacheinander sowie Routinginformationen zur Prüfung direkt am Gerät.
[Funktionen] Kann ich Zuordnungen speichern?
Ja. Vier eigene Szenen sowie der letzte Zustand nach dem Ausschalten werden gespeichert und beim Start wiederhergestellt.
[Einrichtung] Welche Kabel benötige ich?
HDMI je Quelle und Display sowie das mitgelieferte 12-V-Netzteil. HDMI-Kabel sind nicht enthalten. Nutzen Sie das IR-Verlängerungskabel, falls der integrierte Empfänger schwer erreichbar ist.
[Umschalten] Wie wechsle ich HDMI-Zuordnungen?
Per Ein-/Ausgangstasten, Drehregler, IR, Windows Matrix Controller über LAN oder RS232 vom Steuerterminal.
[Einrichtung] Welche LAN-/RS232-Standardwerte gelten?
LAN-IP 192.168.1.10, TCP-Port 5000, Gateway 192.168.1.1, Netzmaske 255.255.255.0. RS232: 9600 bit/s, 8 Datenbits, 1 Stoppbit, keine Parität.
