2×2 hybride KVM | USB-C, 4K60, MST en EDID
HDC202-P23-N verbindt een USB-C-laptop en een desktop met twee HDMI-monitoren. MST, tot 4K60, EDID en USB-hub bundelen beide systemen in één werkstation.
Monitorkonfiguration
Max. Auflösung
Anzeigetechnik
Gerätekonfiguration
Laptop laden
Gemeinsames Netzwerk
Stabile Anzeige
2×2 hybride KVM | USB-C, 4K60, MST en EDID
Waarom HDC202-P23-N?
Overzicht
01
Twee beeldschermen via één USB-C-kabel
Een compatibele Windows-laptop verzendt video, USB-data en laadstroom via een volwaardige USB-C-aansluiting. Met MST kunnen twee monitoren worden gebruikt zonder apart dockingstation.
02
Twee monitoren. Flexibele toewijzing.
Gebruik beide monitoren met één computer of toon een ander systeem op elk scherm. Het toetsenbord en de muis bedienen de gewenste computer.
03
Laptop opladen. Gigabit Ethernet delen.
Een compatibele USB-C-computer ontvangt tot 60W aan laadvermogen. Beide computers delen de Gigabit Ethernet-poort, waardoor er minder voedingen en netwerkadapters nodig zijn.
05
Twee 4K60's voor dagelijks gebruik
Tot 3840×2160@60Hz in 4:4:4 op compatibele beeldschermen – voor een uniforme werkplek met laptop en desktop-pc.
04
EDID zorgt ervoor dat de beeldscherminstellingen stabiel blijven.
EDID-emulatie zorgt ervoor dat monitorinformatie beschikbaar blijft voor alle aangesloten computers, waardoor herdetectie en het verplaatsen van vensters bij het wisselen van computer worden verminderd.
06
Geïntegreerd gedeeld dok
Deel USB 3.0-apparaten en audio tussen beide computers. Opslagapparaten, accessoires en headsets blijven aangesloten op een gedeelde hub.
07
Schakelen zonder de stekker eruit te trekken
Selecteer de actieve computer via de bedieningselementen op het voorpaneel, de infraroodafstandsbediening, sneltoetsen op het toetsenbord of het ondersteunde muiswiel – zonder de stekker eruit te hoeven trekken.
08
09
10
Gegevens en ondersteuning
Compatibiliteit en verbindingen
Technische gegevens
Instructies en downloads
Leveringsomvang
1×2×2 hybride KVM-switch
1 × KVM-kabel
1 × DisplayPort-kabel
2 × USB-C-kabel
1 × IR-afstandsbediening
1 × 20 V DC-voeding
1×Gebruikershandleiding
Productvergelijking
Selecteer de modellen in de menu's om de verbindingen, beeldweergave en deelbare functies te vergelijken.
Model
HDC202-P23-N
Model
CKS202-P23-N
Model

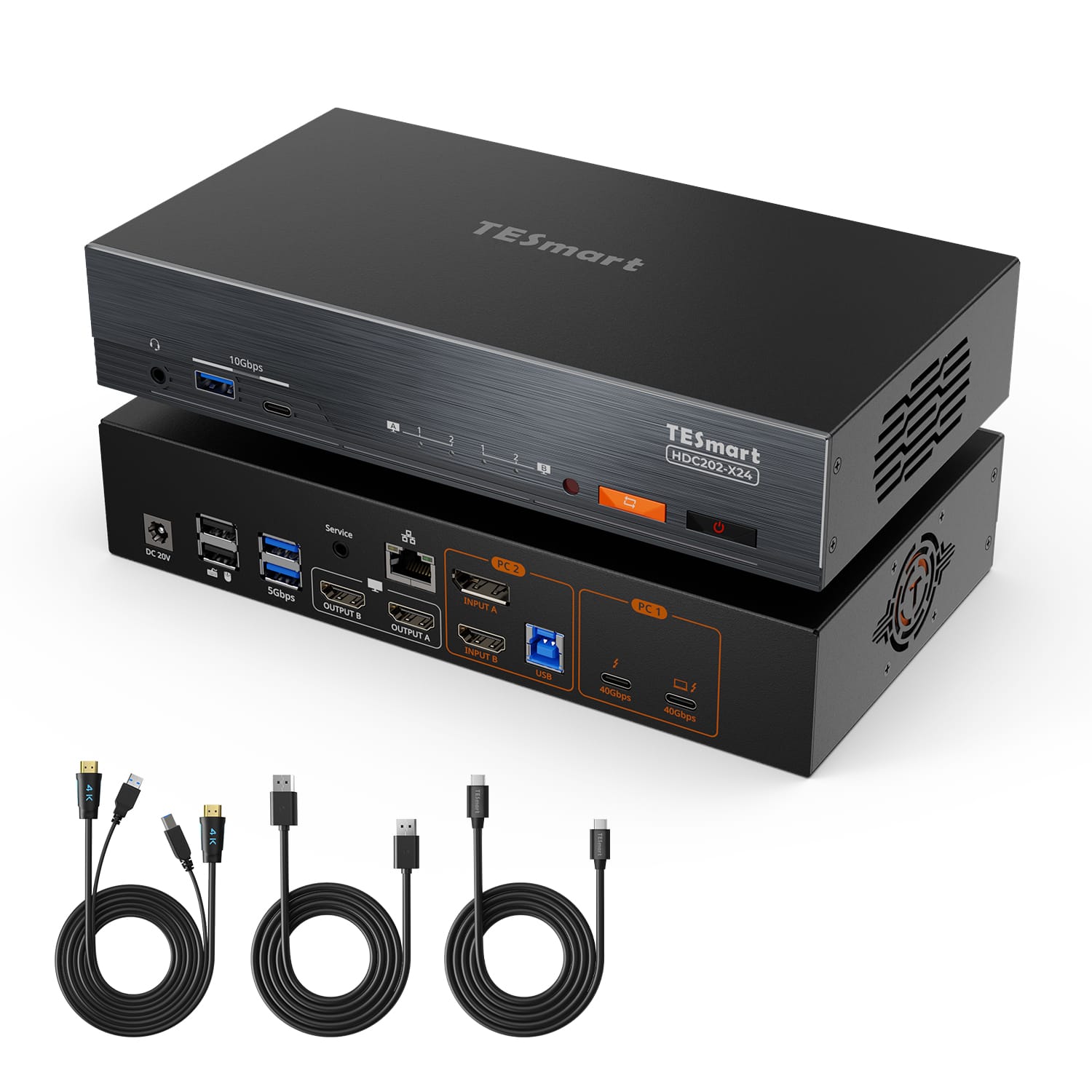

HDC202-X24
Computertelling
1 desktop-pc + 1 laptop
Computertelling
2 USB-C laptops
Computertelling
1 desktop-pc + 1 laptop
Computerverbindingen
Laptop: USB-C-poorten; Desktop: HDMI + DisplayPort + USB
Computerverbindingen
Per laptop: Poortgroep met USB-C + USB-C
Computerverbindingen
Laptop: Thunderbolt-ingang; Desktop-pc: HDMI/DP + USB
Bewaak uitgangen
2 × HDMI
Bewaak uitgangen
2 × HDMI
Bewaak uitgangen
2 × HDMI
Beelduitvoer
4K60
Beelduitvoer
4K60
Beelduitvoer
4K60
Gedeelde USB-apparaten
USB 3.0/5 Gbit/s
Gedeelde USB-apparaten
USB 3.0/5 Gbit/s
Gedeelde USB-apparaten
USB 3.2 Gen 2/10 Gbit/s + Gen 1/5 Gbit/s
Laad laptop op
Tot 60 W bij de laptopingang
Laad laptop op
Tot 60W per laptop
Laad laptop op
Tot 60 W bij de laptopingang
Gedeelde netwerktoegang
1000 Mbit/s
Gedeelde netwerktoegang
1000 Mbit/s
Gedeelde netwerktoegang
1000 Mbit/s
EDID-emulatie
Ja
EDID-emulatie
Ja
EDID-emulatie
Ja
Bediening met meerdere monitoren
USB-C DP Alt Mode/MST op laptop-ingang
Bediening met meerdere monitoren
Windows met MST of ondersteunde poorten via twee USB-C-kabels
Bediening met meerdere monitoren
Laptopverbinding via Thunderbolt
Bewaak de vereisten
Windows MST voor twee extra beeldschermen via één kabel; controleer de afmetingen van de beeldschermen en de Mac-poorten.
Bewaak de vereisten
Voor het aansluiten van twee extra monitoren op één kabel is MST vereist; controleer het aantal monitoren en poorten op uw Mac.
Bewaak de vereisten
Een computer met Thunderbolt-ondersteuning is vereist; controleer of externe monitoren standaard worden ondersteund.
Veelgestelde vragen
U kunt verdere antwoorden vinden in onze Helpcentrum.
[Verenigbaarheid] Welke USB-C-laptops zijn geschikt voor de HDC202-P23-N?
De USB-C-poort van de laptop moet DisplayPort Alt Mode of Thunderbolt 3 of hoger ondersteunen. Een eenvoudige oplaad- of datapoort is niet voldoende voor video.
[Verenigbaarheid] Kan een Windows-laptop beide monitoren via één enkele USB-C-kabel aansturen?
Ja, met DisplayPort MST via een volwaardige USB-C-poort. De KVM verzendt video, USB-data en laadstroom via deze verbinding.
[Verenigbaarheid] Kan een Mac twee onafhankelijk van elkaar aangesloten beeldschermen gebruiken via USB-C MST?
In tegenstelling tot Windows ondersteunt macOS geen DisplayPort MST voor onafhankelijk aangesloten beeldschermen. Het aantal mogelijke externe beeldschermen is afhankelijk van het Mac-model en de mate waarin dit door de fabrikant wordt ondersteund.
[Verenigbaarheid] Wat is de maximaal ondersteunde schermresolutie?
Volgens de instructies tot 3840×2160@60Hz in 4:4:4 met compatibele bronnen, monitoren en kabels.
[Verbindingen] Wat hebben een laptop en een desktop-pc gemeen?
Beide beeldschermen, toetsenbord, muis, USB-apparaten, audio en de Gigabit Ethernet-poort van de KVM-switch.
[Verbindingen] Kan de HDC202-P23-N de laptop opladen?
Ja. Een compatibele USB-C-computer kan tot 60W ontvangen. Voor het volledige vermogen is de juiste 20V-stroomvoorziening vereist. Sommige laptopmodellen verbruiken minder stroom.
[Functies] Ondersteunt de KVM-switch EDID-emulatie?
Ja. EDID-emulatie zorgt ervoor dat de monitorinformatie beschikbaar blijft voor de computer en vermindert herdetectie en het verplaatsen van vensters bij het wisselen van schermen.
[Meubels] Hoe sluit ik een Windows USB-C-laptop aan voor MST?
Sluit de compatibele laptop aan op de MST-ingang met een standaard USB-C-kabel. Sluit de twee HDMI-monitoren aan op de KVM-uitgangen.
[Verbindingen] Heb ik een apart dockingstation nodig voor mijn USB-C-laptop?
Niet voor de hier beschreven KVM-functies. Een compatibele USB-C-computer gebruikt de KVM voor beelduitvoer, USB, netwerk en opladen.
