Einleitung
Viele Multi-PC-Arbeitsplätze scheitern nicht daran, dass die Displays zu klein oder die Computer zu langsam sind.
Sie scheitern daran, dass die Steuerung fragmentiert ist.
Eine Tastatur steuert ein System. Eine zweite Maus liegt daneben. Für einen dritten Computer wird ein separater Bedienplatz benötigt. Bediener wechseln zwischen Arbeitsplätzen, greifen zur falschen Tastatur oder verlieren Zeit damit herauszufinden, welches System gerade aktiv ist.
Quad-Screen-Cross-Control wurde für einen anderen Workflow entwickelt: mehrere Quellen gleichzeitig sichtbar halten und die Tastatur- und Maussteuerung zentral von einer einzigen Bedienposition aus zwischen diesen Systemen bewegen.
Was Nutzer tatsächlich lösen möchten
In typischen Multi-Source-Umgebungen schalten Nutzer nicht einfach nur zwischen Computern um. Sie überwachen mehrere Systeme gleichzeitig und steuern dabei aktiv eines davon.
Das passiert in Kontrollräumen, Netzwerkbetriebszentren, Konferenzräumen, Broadcast-Umgebungen, Digital-Signage-Managementräumen, Laborarbeitsplätzen und technischen Multi-PC-Workstations.
Ein Single-Screen-KVM kann ein Display sowie ein Tastatur-/Maus-Set zwischen mehreren Computern umschalten. Das funktioniert, wenn Nutzer jeweils nur mit einem PC gleichzeitig arbeiten müssen.
Wenn jedoch mehrere Quellen gleichzeitig sichtbar bleiben sollen, stößt klassisches Single-Screen-Switching an Grenzen. Der Bediener möchte möglicherweise vier Bildschirme gleichzeitig sehen, aber trotzdem nur eine Tastatur- und Mausposition statt vier separater Eingabesets verwenden.
Warum Quad-Screen-Steuerung etwas anderes ist als einfaches Umschalten
Ein klassischer KVM-Switch beantwortet im Grunde nur eine Frage: Welcher Computer soll gerade auf dem Display angezeigt werden?
Quad-Screen-Cross-Control beantwortet eine andere Frage: Wie kann ein Bediener mehrere sichtbare Systeme effizient gleichzeitig verwalten?
Dieser Unterschied ist entscheidend.
In einem Quad-Screen-Layout bleiben mehrere Quellen gleichzeitig sichtbar. Der Bediener muss nicht ein System ausblenden, um auf ein anderes zuzugreifen. Stattdessen kann die Steuerung entsprechend der Systemlogik zwischen den aktiven Bildschirmen wechseln.
Das ist besonders sinnvoll, wenn jeder Bildschirm eine andere operative Aufgabe erfüllt.
| Bildschirmrolle | Beispielanwendung |
|---|---|
| Monitoring-Bildschirm | Zeigt Dashboards, Warnungen, Logs oder Statusanzeigen. |
| Steuerungsbildschirm | Wird für Konfiguration, Befehle oder Systemsteuerung verwendet. |
| Referenzbildschirm | Zeigt Dokumentation, Zeitpläne, Karten oder Kommunikationstools. |
| Vorschau-Bildschirm | Zeigt Signage-Ausgaben, Broadcast-Feeds, Kamerabilder oder Präsentationsinhalte. |
Statt ständig die gesamte Arbeitsumgebung umzuschalten, kann der Bediener den kompletten Überblick behalten.
Warum das in realen Arbeitsumgebungen wichtig ist
Wenn mehrere Computer gleichzeitig aktiv sind, führt schlechtes Steuerungsdesign zu vielen kleinen, aber ständigen Verzögerungen.
Nutzer prüfen ständig, welche Maus zu welchem PC gehört. Sie tippen versehentlich in das falsche System. Sie verlassen ihren Hauptarbeitsplatz, um eine andere Tastatur zu nutzen. Sie verlieren den visuellen Überblick, wenn Quellen im Vollbildmodus umgeschaltet werden. Außerdem entsteht zusätzliche Kabelunordnung durch weitere Eingabegeräte.
Jede einzelne Verzögerung wirkt klein, summiert sich aber über den ganzen Arbeitstag.
Ein Quad-Screen-KVM-Extender reduziert diese Reibung, indem Sichtbarkeit und Steuerung näher zusammengebracht werden. Der Arbeitsplatz wird intuitiver bedienbar, weil die Bildschirmstruktur besser zur mentalen Arbeitsweise des Bedieners passt.
Warum CAT5e/6-Erweiterung bei Quad-Screen-Layouts wichtig ist
Quad-Screen-Arbeitsplätze benötigen oft deutlich mehr Verkabelung, als Nutzer zunächst erwarten.
Die Quellgeräte befinden sich häufig in Racks, Schaltschränken, Technikräumen oder separaten Arbeitsbereichen. Die Empfänger stehen dagegen in der Nähe von Bedienplätzen oder Display-Wänden. Wenn jede Verbindung auf langen HDMI- und USB-Kabeln basiert, wird die Installation schnell kompliziert.
CAT5e/6-Verkabelung standardisiert die physische Infrastruktur.
Ein einzelner UTP- oder FTP-Kabelweg zwischen Sender und Empfänger lässt sich deutlich einfacher verlegen und warten als mehrere lange HDMI- und USB-Kabelstrecken. Für spätere Erweiterungen wird dadurch auch die gesamte Planung einfacher.
Auch die Distanz spielt eine wichtige Rolle. Ein Arbeitsplatz kann scheinbar nahe an der Quelle liegen, benötigt jedoch durch Wände, Decken, Racks und Kabelkanäle trotzdem einen langen tatsächlichen Kabelweg.
Wo TESmart HKE12MM-L25 sinnvoll eingesetzt wird

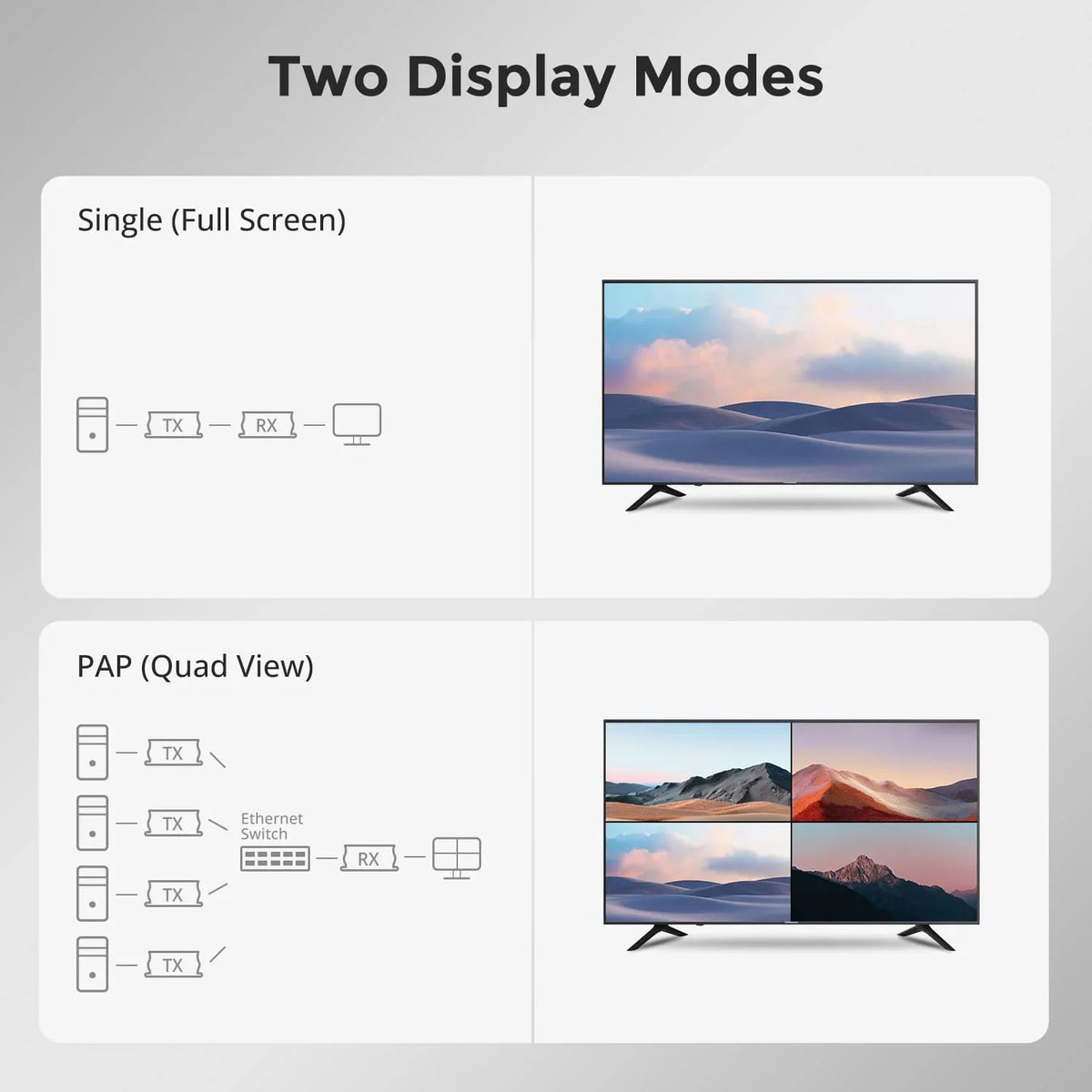

Der TESmart HKE12MM-L25 unterstützt sowohl Single-Screen- als auch Quad-Screen-Modi.
Der Single-Screen-Modus eignet sich für klassische Punkt-zu-Punkt-Erweiterungen zwischen Quelle und Empfänger. Der Quad-Screen-Modus ist dagegen für zentrale Arbeitsplätze gedacht, an denen mehrere Quellen gleichzeitig verwaltet werden müssen.
Die wichtigste Funktion ist die Keyboard- und Maus-Cross-Control im Quad-Screen-Modus. Dadurch kann der Bediener mehrere Systeme mit nur einer Tastatur und einer Maus steuern, statt für jede Quelle ein eigenes Eingabegerät bereitzuhalten.
HKE12MM-L25 unterstützt außerdem 1080P@60Hz-Erweiterung bis zu 120 m über CAT5e/6-Kabel. Dadurch eignet sich das System besonders für Räume, in denen sich die Quellcomputer nicht direkt am Bedienplatz befinden.
Für größere Installationen unterstützt das System bis zu 32 Sender und 32 Empfänger. Dadurch eignet es sich für Many-to-Many-AV-KVM-Installationen statt nur für feste 1-zu-1-Verbindungen.
Wann Quad-Screen-Cross-Control die richtige Lösung ist
Quad-Screen-Cross-Control eignet sich besonders dann, wenn Nutzer gleichzeitig Sichtbarkeit und Steuerung benötigen.
Die Lösung passt gut, wenn vier Quellen parallel überwacht werden müssen, ein Bediener mehrere PCs gleichzeitig verwaltet, die Computer getrennt vom Arbeitsplatz stehen, mehrere Tastatur-/Maus-Sets vermieden werden sollen oder die Installation später erweitert werden könnte.
Auch in Räumen mit strukturierter Verkabelung oder besonders aufgeräumten Bedienbereichen bietet diese Architektur Vorteile.
Beispiel Kontrollraum
Ein Bediener muss möglicherweise vier Systeme gleichzeitig überwachen: Monitoring-Software, Kamerafeeds, Systemlogs und einen Konfigurations-PC. Quad-Screen-Cross-Control hält alle Quellen sichtbar, während die Steuerung flexibel zwischen ihnen wechselt.
Beispiel technische Workstation
Ein Techniker testet mehrere PCs oder Embedded-Systeme an einem zentralen Arbeitsplatz. Statt jede Quelle mit eigener Tastatur und Maus auszustatten, bleibt der Arbeitsplatz durch Cross-Control deutlich übersichtlicher.
Beispiel Digital-Signage-Management
Ein Signage-Bediener muss möglicherweise mehrere Content-Player oder Vorschauausgaben überwachen. Die Quad-Screen-Ansicht ermöglicht direkten Vergleich der Quellen, ohne ständig die komplette Anzeige umzuschalten.
Wann ein einfacherer KVM ausreicht
Quad-Screen-Cross-Control ist nicht für jeden Nutzer notwendig.
Wenn lediglich zwischen zwei Computern an einem einzelnen Monitor umgeschaltet werden soll, reicht oft ein klassischer Desktop-KVM aus. Wenn nur Video erweitert werden muss und keine Steuerung der entfernten Quelle erforderlich ist, genügt häufig bereits ein einfacher HDMI-Extender.
Der eigentliche Mehrwert von Quad-Screen-Cross-Control entsteht dann, wenn mehrere Systeme gleichzeitig sichtbar und von einer einzigen Bedienposition aus zugänglich bleiben müssen.
FAQ
Was bedeutet Keyboard- und Maus-Cross-Control?
Der Bediener kann ein einziges Tastatur- und Maus-Set verwenden, um mehrere Systeme innerhalb einer Quad-Screen-Arbeitsumgebung zu steuern, statt für jeden Computer separate Eingabegeräte zu nutzen.
Bedeutet Quad-Screen-Modus automatisch vier Monitore?
Der Quad-Screen-Modus ist für Workflows gedacht, bei denen mehrere Quellen gleichzeitig sichtbar bleiben sollen. Die konkrete Displaystruktur hängt jedoch vom jeweiligen Systemdesign und Einsatzszenario ab.
Wie unterscheidet sich das von einem normalen KVM-Switch?
Ein klassischer KVM konzentriert sich meist auf das Umschalten eines Displays und eines Eingabesets zwischen mehreren Computern. Quad-Screen-Cross-Control wurde dagegen für gleichzeitige Sichtbarkeit mehrerer Quellen und zentrale Bedienung entwickelt.
Warum ist Fernverlängerung für Quad-Screen-Steuerung wichtig?
In vielen Kontrollräumen und technischen Arbeitsumgebungen befinden sich die Quellcomputer in Racks oder Technikräumen. Die Fernverlängerung ermöglicht die Steuerung dieser Systeme direkt vom Arbeitsplatz oder Displaybereich aus.
Warum CAT5e/6-Kabel für solche Installationen verwenden?
CAT5e/6-Kabel lassen sich in strukturierten Umgebungen einfacher verlegen als mehrere lange HDMI- und USB-Kabel. Außerdem erleichtern sie die spätere Erweiterung und Planung des Systems.
Fazit
Quad-Screen-Cross-Control ist nicht nur eine Displayfunktion. Es verändert die Art, wie Bediener mit mehreren Systemen gleichzeitig arbeiten.
Für einfache „ein Computer zur Zeit“-Workflows reicht ein klassischer KVM oft aus. Für Kontrollräume, Monitoring-Stationen, Digital-Signage-Management und technische Multi-PC-Arbeitsplätze reduziert die gleichzeitige Sichtbarkeit mehrerer Quellen jedoch deutlich die tägliche Reibung im Arbeitsablauf.
TESmart HKE12MM-L25 erfüllt genau diese Anforderungen durch die Kombination aus 1080P@60Hz-HDMI-Erweiterung, 120-m-CAT5e/6-Übertragung, Single- und Quad-Screen-Modi, Keyboard-/Maus-Cross-Control sowie skalierbarer Sender-/Empfänger-Architektur.
