HDMI-KVM-Extender | 100 m, 4K30 & PoE
HKE10SS-E25 verlängert HDMI, USB 2.0 sowie IR, Audio und RS232 über bis zu 100 m Cat6 – mit 4K30 und einseitiger Stromversorgung.
Signalverlängerung
Max. Auflösung
Empfohlenes Setup
Monitorverwaltung
Stromversorgung an einem Ende
Fernsteuerung
Fernsteuerung
HDMI-KVM-Extender | 100 m, 4K30 & PoE
Warum HKE10SS-E25?
Übersicht
01
Strom und USB am entfernten Arbeitsplatz

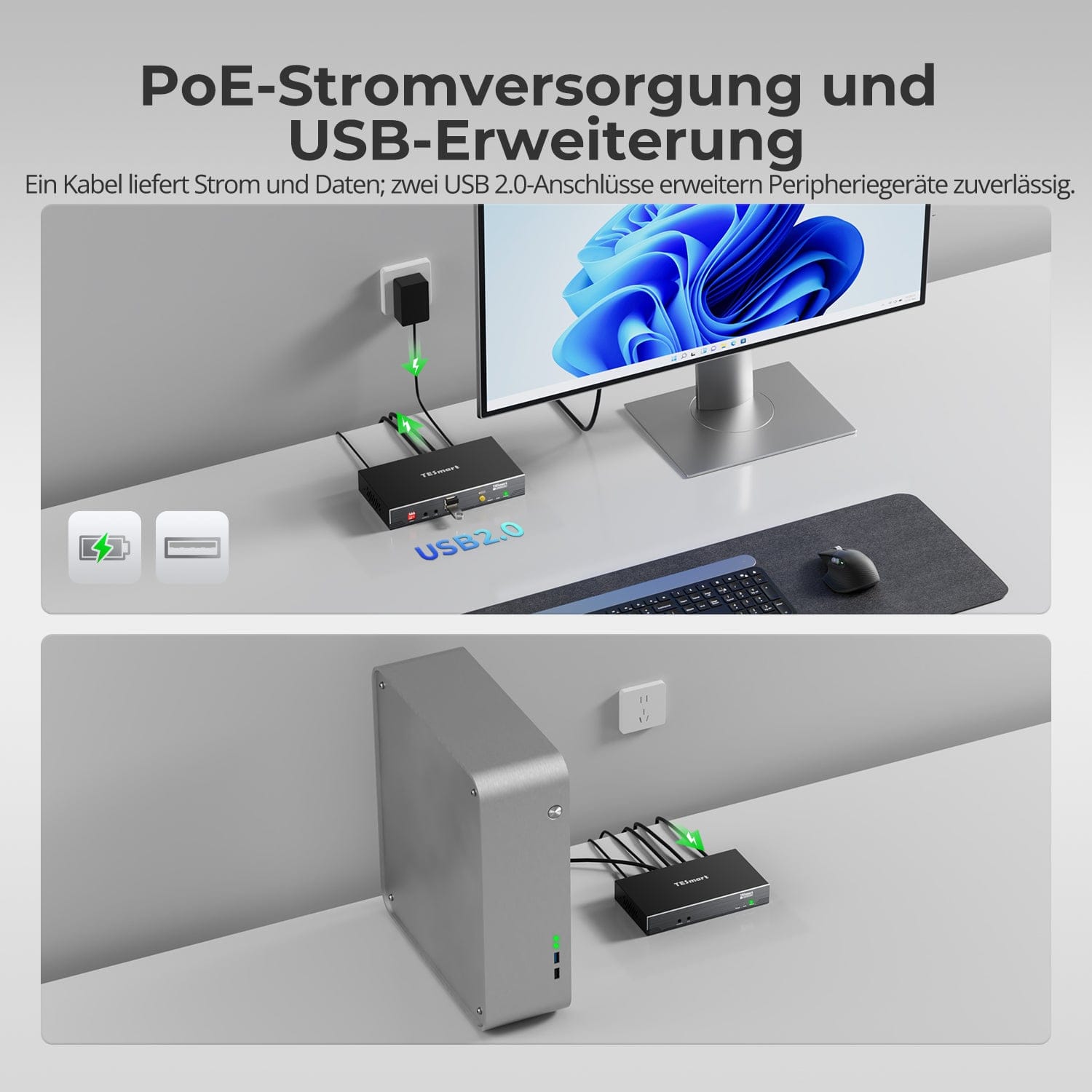

Ein 12-V-Netzteil an einem Ende versorgt Sender und Empfänger. Empfängerseitige Versorgung wird empfohlen. USB-2.0-Geräte werden über dieselbe direkte Cat6-Verbindung bis zu 100 m verlängert.
02
PC-Stromversorgung und RS232 aus der Ferne steuern

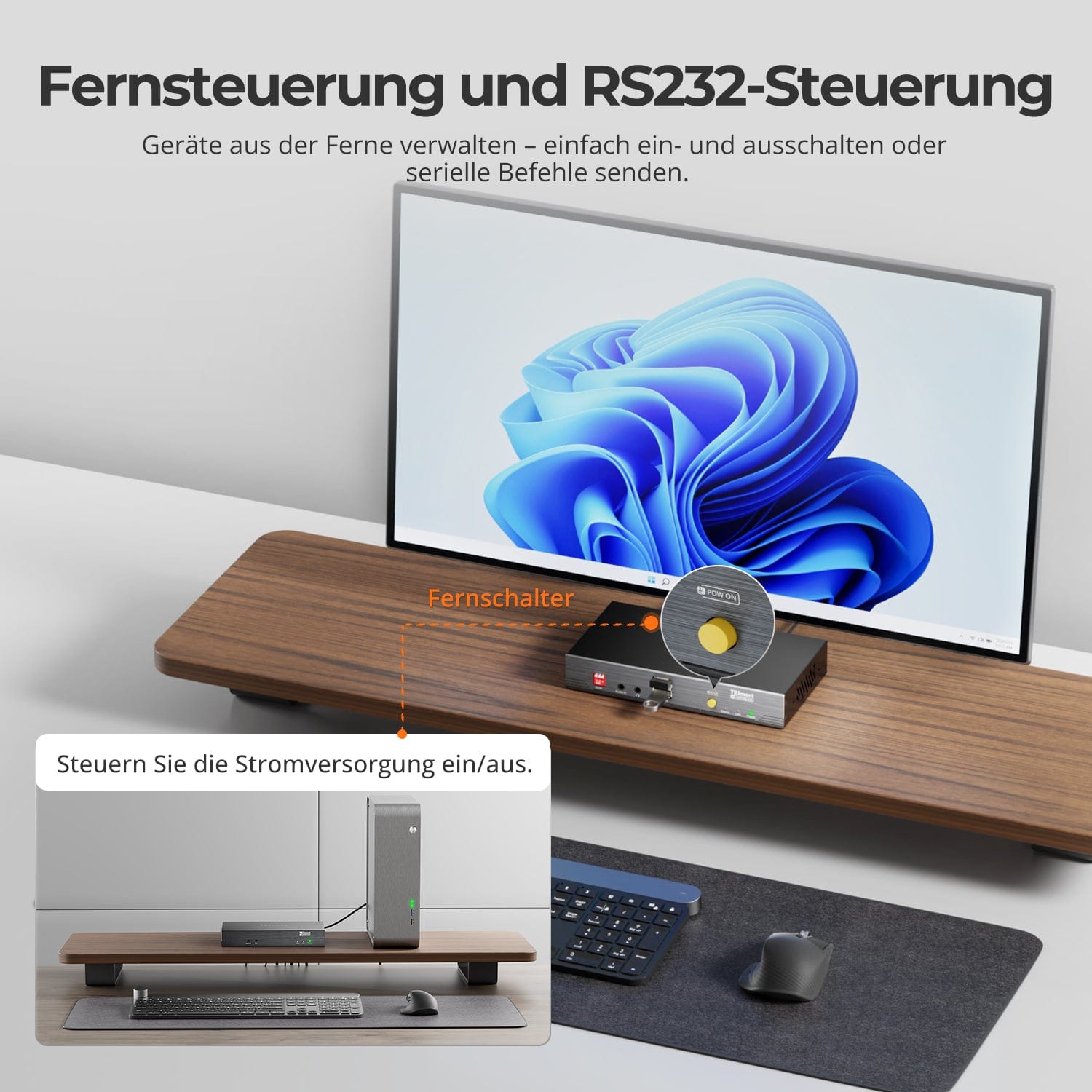

Schalten Sie den Desktop-PC am Empfänger ein, aus oder setzen Sie ihn zurück – über den mitgelieferten Mainboard-Power-Switch-Splitter. Bidirektionales RS232-Passthrough überträgt kompatible serielle Steuerbefehle.
03
IR und Audio in beide Richtungen

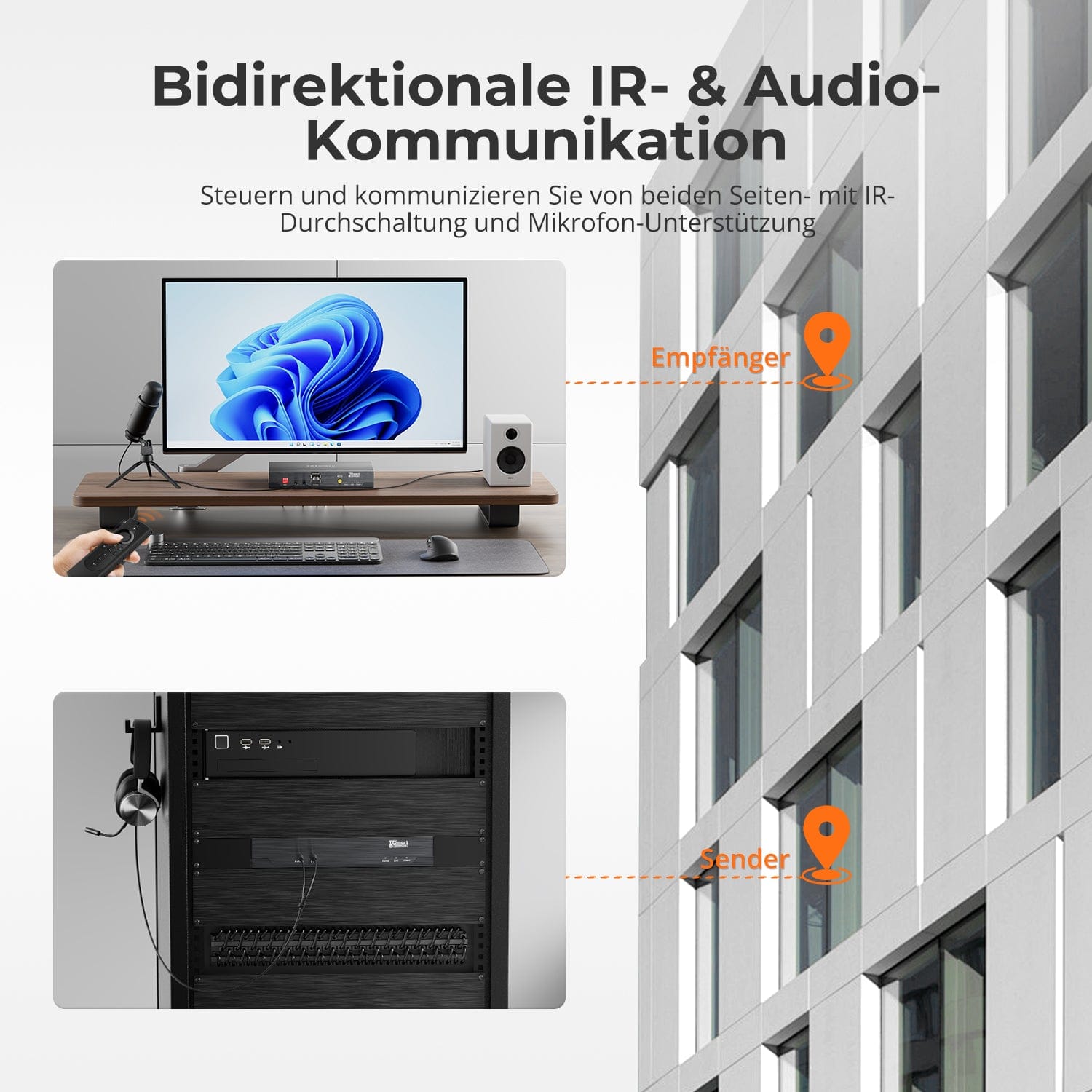

Übertragen Sie IR-Befehle und analoges Audio in beide Richtungen: Quelle vom Display aus steuern, Display von der Quelle aus bedienen oder Audio zwischen beiden Standorten übertragen.
Daten & Support
Kompatibilität & Anschlüsse
Technische Daten
Anleitungen & Downloads
Lieferumfang
1 × HKE10SS-E25 TX+RX
1 × IR-Senderkabel
1 × IR-Empfängerkabel
1 × F-PANEL POWER SW Splitter
2 × 12-V-DC-Netzteile
1 × Bedienungsanleitung
4 × Rackwinkel
Passende Modelle vergleichen
Wählen Sie die Modelle in den Menüs aus, um Computeranschlüsse, Entfernung, Bildausgabe und Installationsvoraussetzungen zu vergleichen.
Modell
HKE10SS-E25
Modell
HKE10SS-PD25
Modell
HKE12MM-L25
Computeranschluss
HDMI + USB
Computeranschluss
USB-A-Computeranschluss mit USB 3.2 Gen 1 oder höher
Computeranschluss
HDMI + USB je Sender
Monitorausgänge
1 × HDMI
Monitorausgänge
2 × HDMI
Monitorausgänge
1 × HDMI je Empfänger
Bildausgabe
4K30
Bildausgabe
Dual 4K60
Bildausgabe
1080p60
Übertragungsmedium
23AWG Cat6 oder höher, S/FTP
Übertragungsmedium
23AWG Cat6a oder höher, S/FTP
Übertragungsmedium
Cat5e oder höher, UTP / FTP
Maximale Entfernung
100 m / 328 ft
Maximale Entfernung
100 m / 328 ft
Maximale Entfernung
120 m / 394 ft je unterstützter Kupferverbindung
Verbindungsaufbau
Direkte Punkt-zu-Punkt-Verbindung
Verbindungsaufbau
Direkte Punkt-zu-Punkt-Verbindung
Verbindungsaufbau
Punkt-zu-Punkt oder über Netzwerk; bis zu 32 Sender + 32 Empfänger
USB am entfernten Arbeitsplatz
USB 2.0 / bis zu 480 Mbit/s
USB am entfernten Arbeitsplatz
USB 3.2 Gen 1 / 5 Gbit/s
USB am entfernten Arbeitsplatz
Tastatur und Maus; bildschirmübergreifende Steuerung in Quad-Screen
Softwarevoraussetzungen
Videoverbindung über Hardware
Softwarevoraussetzungen
DisplayLink-Treiber erforderlich
Softwarevoraussetzungen
Videoverbindung über Hardware
Stromversorgung
12-V-Gleichstromversorgung an Sender oder Empfänger
Stromversorgung
2 × 12-V-Gleichstromnetzteile
Stromversorgung
Kompatibler PoE-Switch oder lokale Netzteile
Installationsvoraussetzungen
Ein durchgehendes geschirmtes Kabel; ohne Ethernet-Switch oder Router
Installationsvoraussetzungen
Direkte TX–RX-Verbindung; HDCP-Videos unter macOS unterliegen den Einschränkungen von DisplayLink
Installationsvoraussetzungen
Ethernet-Switch / Router unterstützt; Einzelbild oder Quad-Screen
Häufige Fragen
Weitere Antworten finden Sie in unserem Hilfe-Center.
[Kompatibilität] Welche Quellen, Displays und Systeme eignen sich für HKE10SS-E25?
Verbinden Sie eine HDMI-Quelle mit USB am Sender und ein HDMI-Display oder einen Projektor am Empfänger. Unterstützt werden Windows, macOS, Linux und ältere Systeme. Quelle und Display müssen Auflösung und HDCP-Anforderungen erfüllen.
[Kompatibilität] Welches Kabel und welche maximale Entfernung sind möglich?
Ein durchgehendes, geschirmtes 23-AWG-S/FTP-Kabel ab Cat6 verbindet Sender und Empfänger direkt über bis zu 100 m. Keine Ethernet-Switches, Router oder andere aktive Netzwerkgeräte dazwischenschalten. Vermeiden Sie möglichst Kupplungen und Patchpanels.
[Kompatibilität] Welche maximale Videoauflösung ist möglich?
Maximal 3840×2160 bei 30 Hz, außerdem niedrigere Formate wie 1920×1080 bei 60 Hz. 4K60 wird nicht unterstützt. Quelle, Display, HDMI- und Cat-Kabel, HDCP sowie EDID-Modus bestimmen die tatsächliche Ausgabe.
[Funktionen] Welche Signale und Steuerungen verlängert HKE10SS-E25?
HDMI-Video/Audio, USB 2.0, bidirektionales analoges Audio, IR und RS232 sowie hardwarebasierte PC-Stromsteuerung. HDCP 1.4 wird unterstützt; die Übertragungslatenz liegt unter 0,1 ms.
[Anschlüsse] Welchen USB-Standard unterstützt der Extender?
USB 2.0 mit bis zu 480 Mbit/s. Verbinden Sie Computer und Sender über USB-A auf USB-B und Geräte am Empfänger. USB-3.x-Geräte arbeiten mit USB-2.0-Geschwindigkeit. Bei hohem Strombedarf nutzen Sie separate Versorgung oder einen aktiven Hub.
[Funktionen] Wie funktioniert die bidirektionale IR-Steuerung?
Für Quellensteuerung vom Empfänger aus verbinden Sie den IR-Empfänger mit RX IR In und den IR-Sender mit TX IR Out vor dem Quellensensor. Für Displaysteuerung vom Sender aus nutzen Sie umgekehrt TX IR In und RX IR Out.
[Anschlüsse] Wie funktioniert bidirektionales Audio?
Analoges Audio kann gleichzeitig in beide Richtungen übertragen werden. Verbinden Sie die Quelle mit Audio In und Lautsprecher, Kopfhörer oder andere Empfänger mit dem entsprechenden Audioausgang.
[Anschlüsse] Wozu dient RS232?
RS232 überträgt serielle Daten transparent in beide Richtungen. Der Extender erzeugt oder übersetzt keine Gerätebefehle. Beide Geräte müssen gleiche Baudrate, Datenbits, Stoppbits und Parität verwenden.
[Funktionen] Wie funktioniert die PC-Stromsteuerung aus der Ferne?
Die Empfängertaste bildet einen Druck auf den Mainboard-Einschalter nach – unabhängig vom Betriebssystem, auch vor dem Start oder im BIOS. Verbinden Sie den F-PANEL-POWER-SW-Splitter am Sender mit dem passenden zweipoligen Mainboard-Anschluss. Prüfen Sie vorher die Mainboard-Anleitung und trennen Sie vor internen Anschlussarbeiten die Netzspannung.
[Anschlüsse] Benötigen beide Geräte ein eigenes Netzteil?
Nein. Ein 12-V-Netzteil an Sender oder Empfänger kann beide Geräte versorgen; die Empfängerseite wird empfohlen. Zwei Netzteile liegen bei und können bei Bedarf getrennt genutzt werden. Verwenden Sie nur passende 12-V-Netzteile.
[Einrichtung] Wie schließe ich Sender und Empfänger an?
Verbinden Sie HDMI und USB des Computers mit dem Sender. Verbinden Sie TX direkt über geschirmtes Cat6 mit RX und dort Display und USB-Geräte. Schalten Sie Strom, Quelle und Display ein und prüfen Sie Power, Link und Video. Testen Sie zunächst mit kurzen Kabeln.
[Einrichtung] Wie wähle ich den EDID-Modus?

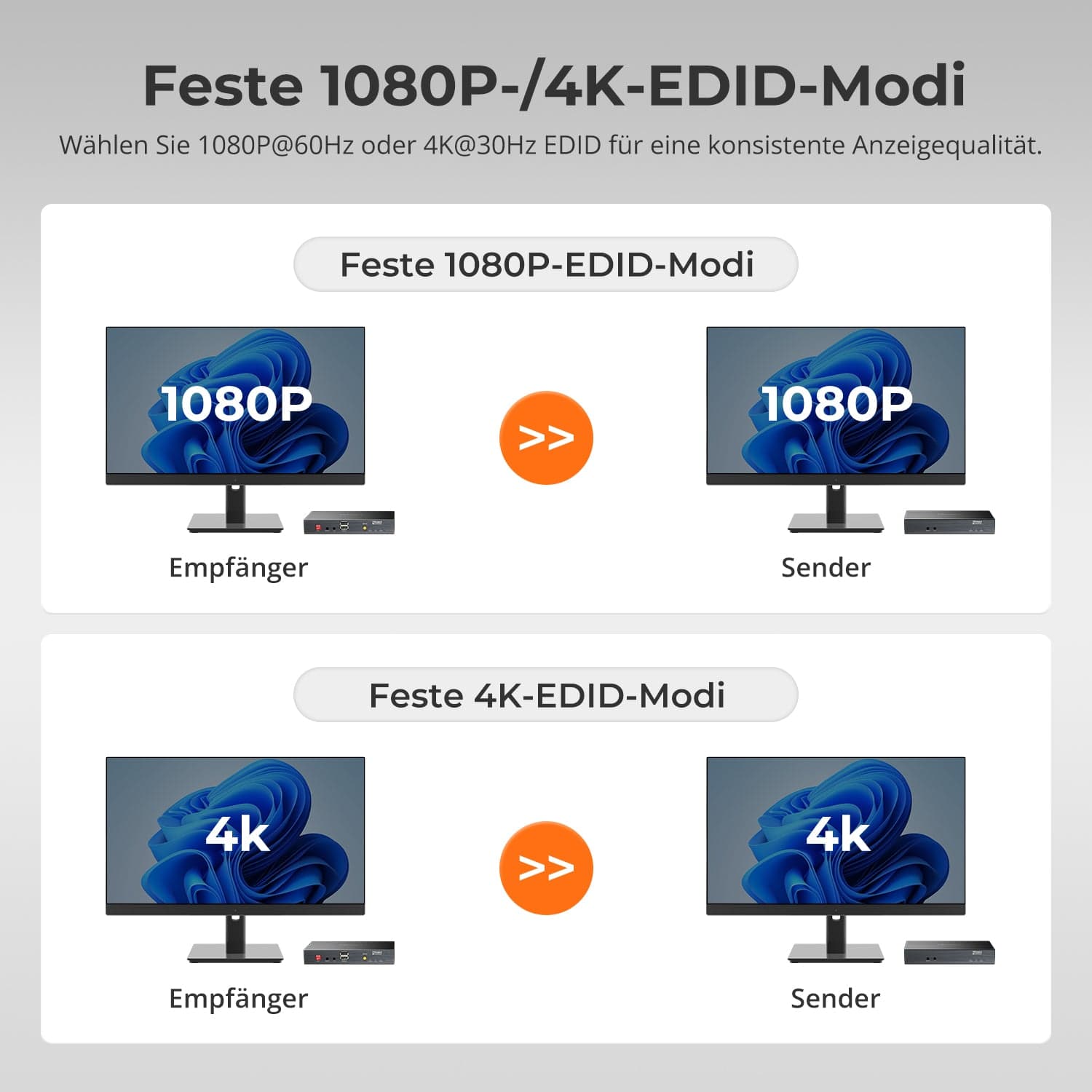

Am DIP-Schalter des Empfängers: Schalter 2 auf ON für festes 4K@30Hz, Schalter 3 auf ON für festes 1080p@60Hz; andere Kombinationen für Intelligent EDID. Starten Sie danach die Quelle neu oder verbinden Sie HDMI erneut, damit EDID neu gelesen wird.
[Funktionen] Was bedeuten Power, Link und Video?
Rot: DC-Versorgung erkannt. Blau: Cat-Verbindung zwischen Sender und Empfänger hergestellt. Regelmäßig grün blinkend: aktives Videosignal. Bei fehlender Link-Anzeige prüfen Sie Kabel und Stromversorgung.
